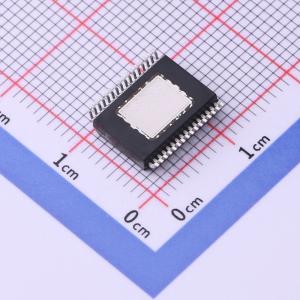

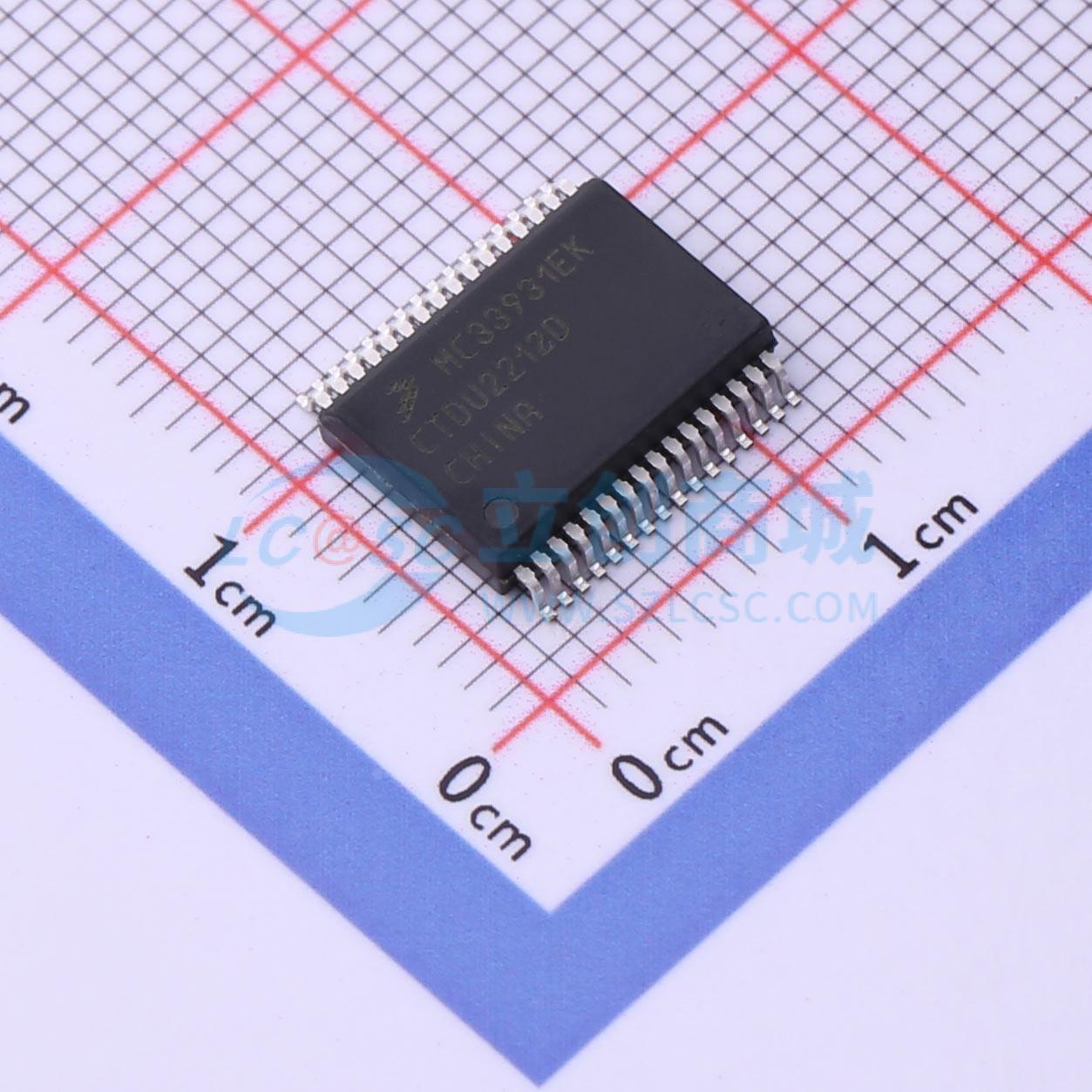

MC33931EK
5A 有刷直流电机驱动芯片 28V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用增强散热封装的单片 H 桥功率 IC，主要用于汽车电子节气门控制，也适用于本规格书中规定的电流和电压范围内的任何低压直流伺服电机控制应用。该 H 桥能够控制峰值电流高达 5.0 A 的感性负载，RMS 电流能力取决于提供给器件封装的散热程度。内部峰值电流限制（调节）在负载电流超过 6.5A±1.5A 时激活，输出负载可以在高达 11 kHz 的频率下进行脉冲宽度调制。负载电流反馈功能提供一个与负载电流成比例（负载电流的 0.24%）的电流输出，适合由微控制器的 A/D 输入进行监控
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MC33931EK
- 商品编号
- C1556878
- 商品封装
- SOIC-32-EP-300mil
- 包装方式
- 管装
- 商品毛重
- 8.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 235mΩ | |
| 工作温度 | -40℃~+125℃ |
| 电压-负载 | 5V ~ 28V |
| 安装类型 | 表面贴装型 |
| 输出配置 | 半桥（2） |
| 技术 | CMOS |
| 步进分辨率 | - |
| 电机类型-AC，DC | 有刷直流 |
| 电流-输出 | 5A |
| 电机类型-步进 | - |
| 封装/外壳 | 32-SSOP（0.295"，7.50mm 宽）裸露焊盘 |
| 接口 | 并联 |
| 工作温度 | -40°C ~ 125°C（TA） |
| 功能 | 驱动器 - 全集成，控制和功率级 |
| 供应商器件封装 | 32-SOIC-EP |
| 电压-供电 | 5V ~ 28V |
| 应用 | 汽车级 |
