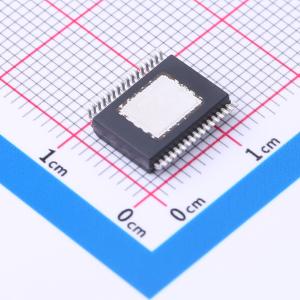

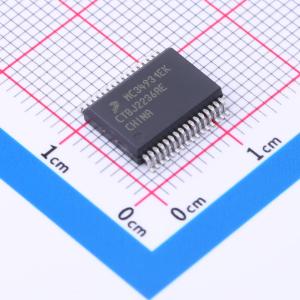

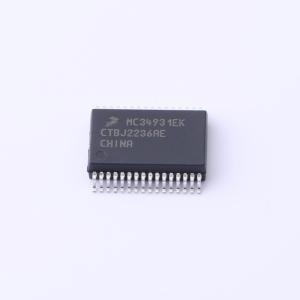

MC34931EK

5A 有刷直流电机驱动芯片 36V

描述

是一款采用坚固热增强封装的单片H桥功率IC，专为在本规格规定的电流和电压限制内的任何低压直流伺服电机控制应用而设计。该器件采用SMARTMOS技术。能够控制峰值电流高达5.0A的感性负载。RMS电流能力取决于提供给器件封装的散热程度。当负载电流超过6.5A±1.5A时，内部峰值电流限制（调节）将启动。输出负载可以进行脉宽调制（PWM），频率高达20kHz。负载电流反馈功能提供负载电流的0.24%比例电流输出，适合微控制器的A/D输入进行监控。状态标志输出报告欠压、过流和过热故障情况。两个独立输入提供两个半桥图腾柱输出的极性控制。禁用输入用于强制H桥输出为三态（高阻抗关断状态）。

品牌名称

NXP(恩智浦)

商品型号

MC34931EK

商品编号

C1556927

商品封装

SOIC-32-EP-300mil​

包装方式

管装

商品毛重

0.76克(g)
