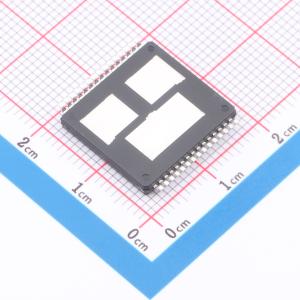

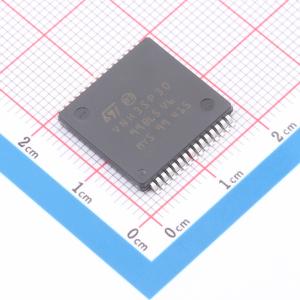

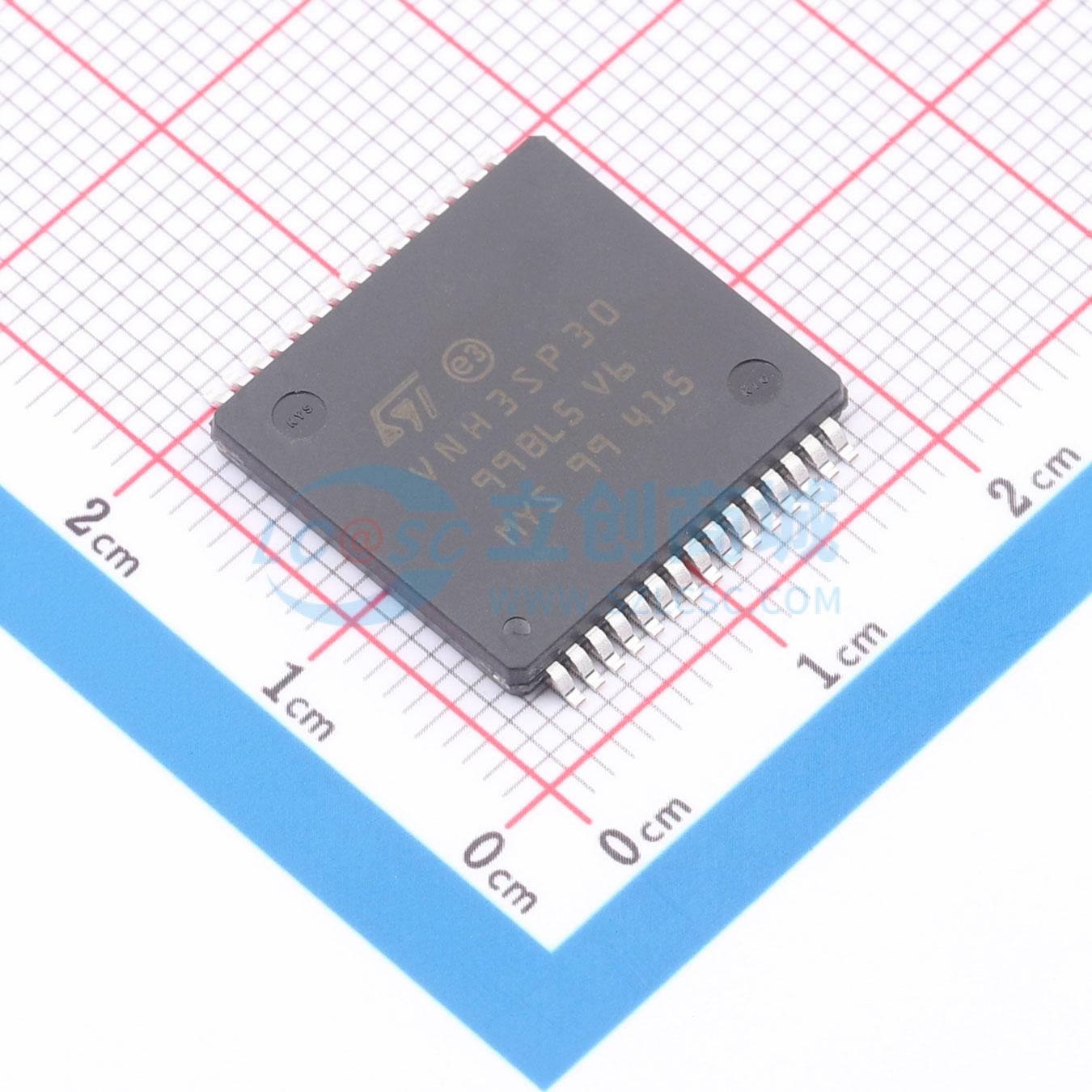

温馨提醒：图片仅供参考，商品以实物为准
VNH3SP30-E
30A 有刷直流电机驱动芯片 36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是全桥电机驱动器，适用于广泛的汽车应用。该设备集成了双单片高端驱动器 (HSD) 和两个低端开关。HSD 开关采用专有 VIPower M0-3 技术设计，可在同一芯片上高效集成真正的功率 MOSFET 和智能信号/保护电路。低端开关是采用专有 EHD ("STripFET™") 工艺制造的垂直 MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH3SP30-E
- 商品编号
- C1556955
- 商品封装
- MultiPowerSO-30
- 包装方式
- 管装
- 商品毛重
- 13.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 30A | |
| 峰值电流 | 45A | |
| 工作电压 | 5.5V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 45mΩ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
VNH3SP30-E是一款全桥电机驱动器，适用于多种汽车应用。该器件集成了双单片高侧驱动器（HSD）和两个低侧开关。HSD开关采用专有技术设计，在同一芯片上高效集成了真正的功率MOSFET和智能信号/保护电路。低侧开关是采用专有工艺制造的垂直MOSFET。这三个电路组装在MultiPowerSO-30封装中，具有电隔离的引线框架。该封装专为恶劣的汽车环境设计，通过裸露的芯片焊盘提供改进的热性能。其完全对称的机械设计在板级提供了优异的可制造性。输入信号INA和INB可直接与微控制器接口，以选择电机方向和制动条件。引脚DIAGA/ENA或DIAGB/ENB在连接到外部上拉电阻时，启用桥的一条支路，还提供反馈数字诊断信号。电机速度可通过PWM在所有可能条件下控制。在所有情况下，PWM引脚的低电平状态将关闭LSA和LSB开关。当PWM上升到高电平时，LSA或LSB将根据输入引脚的状态再次开启。
商品特性
- AEC-Q100合格
- 输出电流：30A
- 5V逻辑电平兼容输入
- 欠压和过压关断
- 过压钳位
- 热关断
- 交叉导通保护
- 线性电流限制器
- 极低的待机功耗
- PWM工作频率高达10kHz
- 防止接地丢失和VCC丢失的保护
- 封装：ECOPACK®
应用领域
- 多种汽车应用
