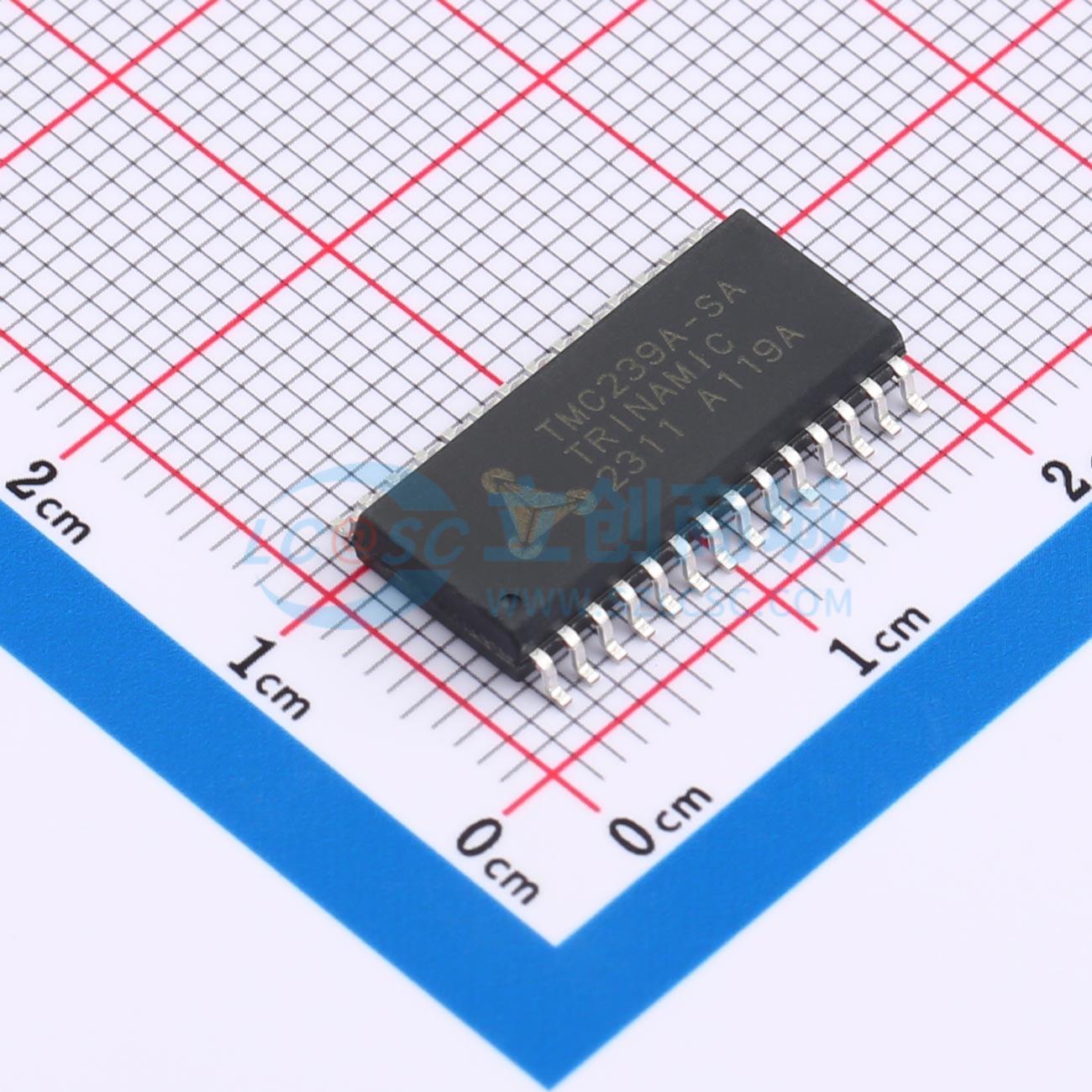

温馨提醒：图片仅供参考，商品以实物为准

TMC239A-SA

5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TRINAMIC
商品型号: TMC239A-SA
商品编号: C1556944
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 1.9克(g)

商品参数

商品概述

TMC239A两相步进电机驱动器可通过纯SPI操作实现高达16倍微步驱动，或使用模拟电压设置线圈电流、数字极性和衰减模式控制，实现高达64倍微步驱动。TMC239可驱动八个外部N&P配对MOSFET，电机电流最高可达7A，电压最高可达36V。集成的保护和诊断功能支持稳定可靠的运行。引脚兼容的TMC249A增加了StallGuard无传感器失速检测功能，并提供紧凑型QFN封装可选。

商品特性

使用4个双MOS晶体管，RMS电流最高可达7A。电压范围为7V…36V DC
数字部分供电为3.3V或5V DC
SPI和外部模拟/数字信号
每整步微步分辨率最高可达64
通过低RDS-ON功率级实现低功耗
保护功能：过压、过温和短路保护
诊断功能：过流、开路负载、两级过温诊断
混合衰减模式，确保电机运行平稳
斜率控制，减少电磁辐射
电流控制，确保电机和驱动器低温运行
待机和关机模式

应用领域

纺织、缝纫机
办公自动化
打印机和扫描仪
自动取款机
现金循环机
销售点系统
天线定位
泵和阀门
实验室自动化
液体处理
医疗领域

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(26个/管，最小起订量 1 个)

个

起订量：1 个26个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	输出电流	7A
	步长细分	16；64

	属性	参数值
	接口类型	SPI
	集成开关	否
	工作温度	-40℃~+125℃
