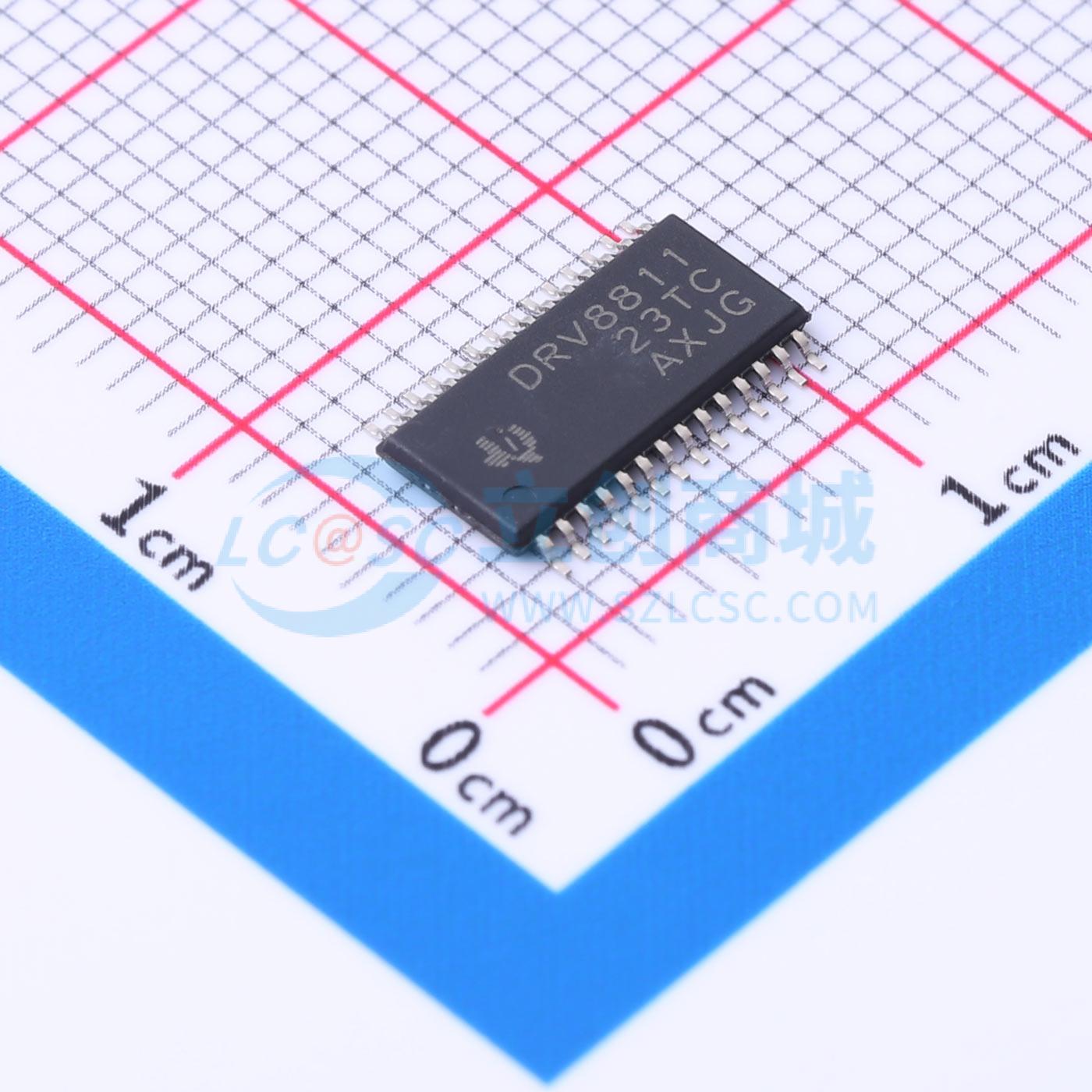

DRV8811PWP

1.9A 5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8811 具有电流调节功能和 1/8 微步进的 38V、1.9A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8811PWP
商品编号: C1556868
商品封装: HTSSOP-28-EP
包装方式: 管装
商品毛重: 2.23克(g)

商品参数

商品概述

DRV8811器件为打印机、扫描仪和其他自动化设备应用提供了集成式步进电机驱动解决方案。该器件有两个H桥驱动器，以及用于控制步进电机的微步进分度器逻辑。输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。简单的步进和方向（STEP-and-DIR）接口便于与控制电路连接。步进模式引脚可将电机配置为整步、半步、四分之一步或八分之一步模式。衰减模式和PWM关断时间可编程。内部设有过流保护、短路保护、欠压锁定和过温保护等关断功能。 DRV8811器件采用带散热焊盘的PowerPAD 28引脚HTSSOP封装。

商品特性

脉冲宽度调制（PWM）微步进电机驱动器
高达1/8步微步进分度器
步进和方向控制
可编程混合衰减、消隐和关断时间
每相绕组电流高达1.9 A
低1.0 Ω（高侧+低侧）MOSFET导通电阻RDS(on)（25°C）
8 V至38 V工作电源电压范围
与DRV8818引脚兼容
散热增强型表面贴装封装
保护功能：VM欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）

应用领域

打印机、扫描仪
办公自动化设备
游戏机
工厂自动化机器人

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

近期成交1单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	电机驱动电压(Vm)	8V~38V
	输出电流	1.9A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	1；8；2；4
	接口类型	-
	集成开关	是
	导通电阻	1Ω
	工作温度	-40℃~+85℃
