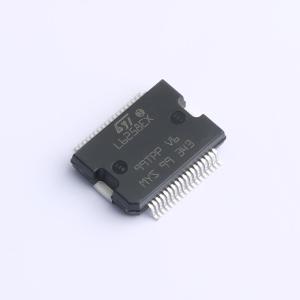

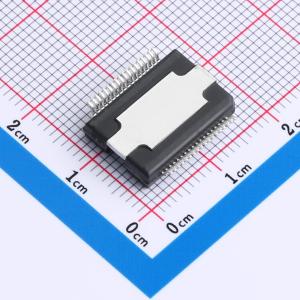

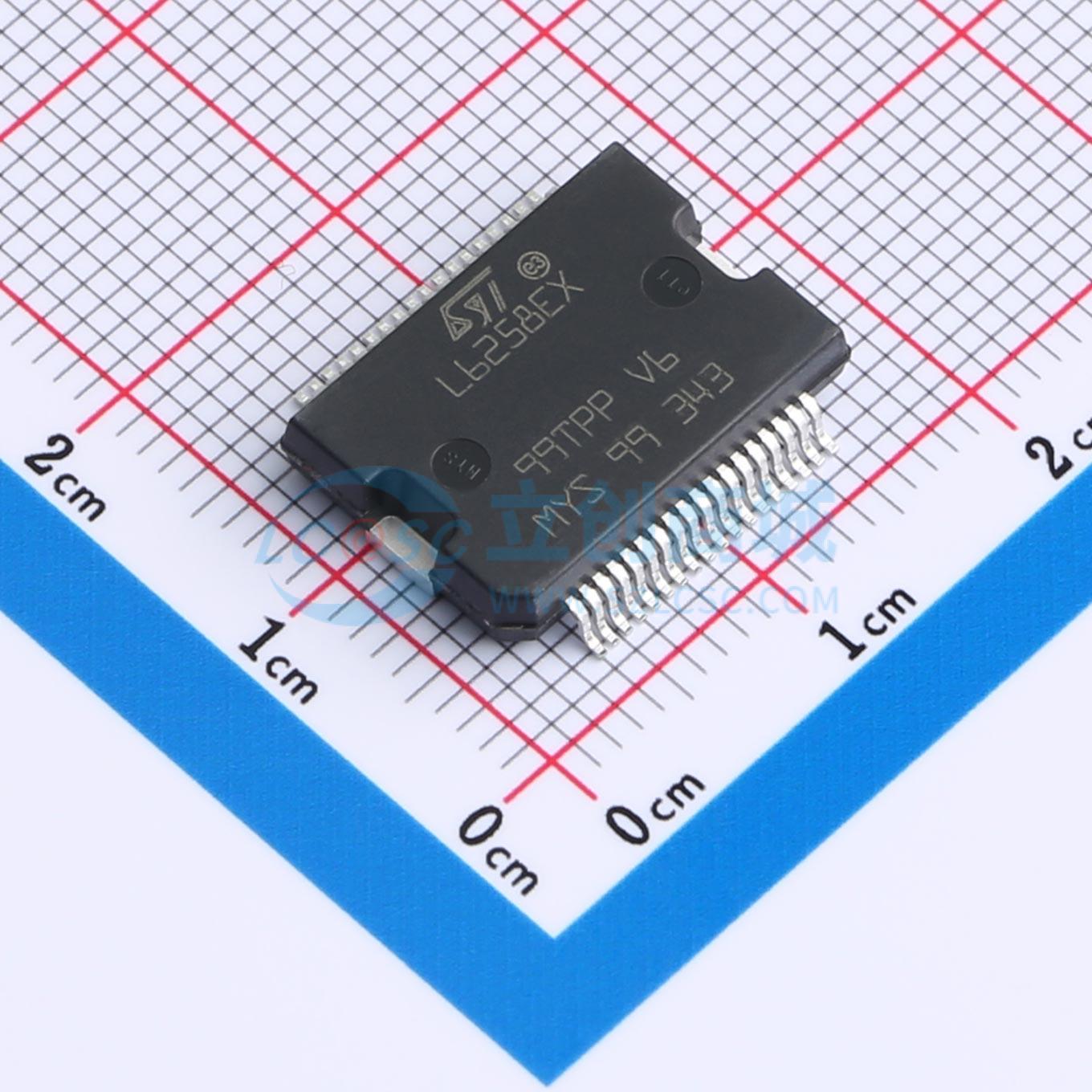

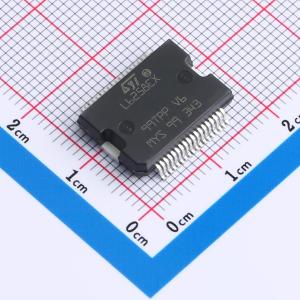

E-L6258EX

1.5A 有刷直流电机驱动芯片 5.25V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PWM控制的大电流DMOS通用电机驱动器
品牌名称: ST(意法半导体)
商品型号: E-L6258EX
商品编号: C1556872
商品封装: PowerSO-36
包装方式: 管装
商品毛重: 3.04克(g)

商品参数

商品概述

L6258EX是一款采用BCD技术实现的双全桥电机控制芯片，能够驱动双极步进电机的两个绕组，或双向控制两台直流电机。 L6258EX与少量外部元件可构成完整的控制和驱动电路。它具备高效相移斩波功能，可在最低电流控制水平下实现极低的电流纹波，使该器件非常适合步进电机和直流电机应用。功率级为双DMOS全桥，耐压高达40V，并集成了电流续流二极管。在连续模式下，每个绕组的输出电流能力为1.5A，启动峰值电流可达2A。若芯片温度超过安全限制，热保护电路将禁用输出。

商品特性

可驱动双极步进电机的两个绕组或两台直流电机
每个绕组输出电流高达1.5A
宽电压范围：12V至40V
四象限电流控制，适用于微步进和直流电机控制
精确的PWM控制
无需续流二极管
TTL/CMOS兼容输入
交叉导通保护
热关断

数据手册PDF

放大查看下载PDF

优惠活动

6.9折起

购买数量

(31个/管，最小起订量 1 个)

个

起订量：1 个31个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.75V~5.25V
	电机驱动电压(Vm)	12V~40V
	输出电流	1.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	600mΩ
	工作温度	-55℃~+150℃
