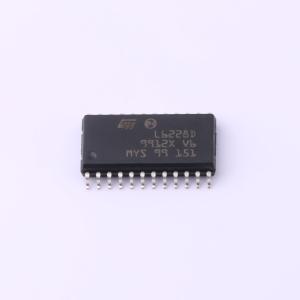

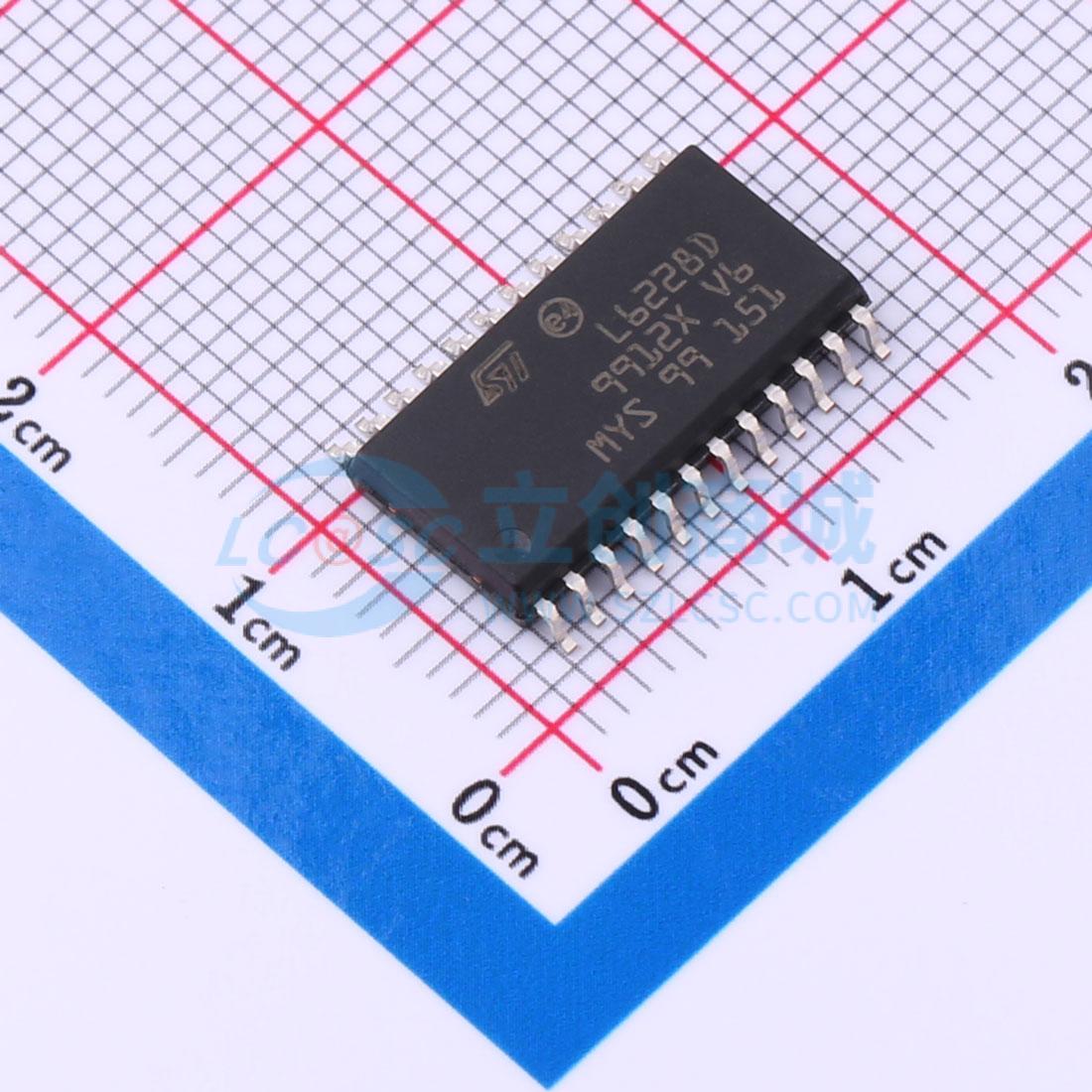

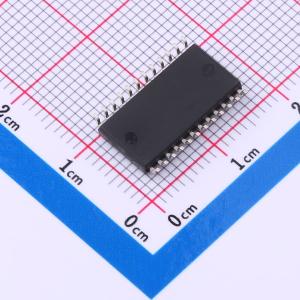

L6228D

1.4A 52V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双极步进电机的L6208 DMOS驱动
品牌名称: ST(意法半导体)
商品型号: L6228D
商品编号: C1556916
商品封装: SO-24-300mil
包装方式: 管装
商品毛重: 1.32克(g)

商品参数

商品概述

L6228器件是一款采用BCD技术实现的DMOS全集成步进电机驱动器，具备无功耗过流保护功能。该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。该器件包含驱动两相双极步进电机所需的所有电路，包括：双DMOS全桥、执行斩波调节的固定关断时间PWM电流控制器以及生成步进序列的相位序列发生器。L6228器件提供PowerSO36和SO24 (20+2+2)封装，其特点是在高端功率MOSFET上具备无功耗过流保护和热关断功能。

商品特性

工作电源电压范围为8至52 V
输出峰值电流为2.8 A（均方根值为1.4 A）
在结温Tj = 25 ℃时，RDS(ON)典型值为0.73 Ω
工作频率高达100 kHz
无功耗过流保护
双独立恒转矩PWM电流控制器
快速/慢速衰减模式选择
快速衰减准同步整流

应用领域

双极步进电机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(32个/管，最小起订量 1 个)

个

起订量：1 个32个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~52V
	电机驱动电压(Vm)	8V~52V
	输出电流	1.4A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	步长细分	2；1
	集成开关	是
	导通电阻	1.47Ω
	工作温度	-40℃~+150℃
