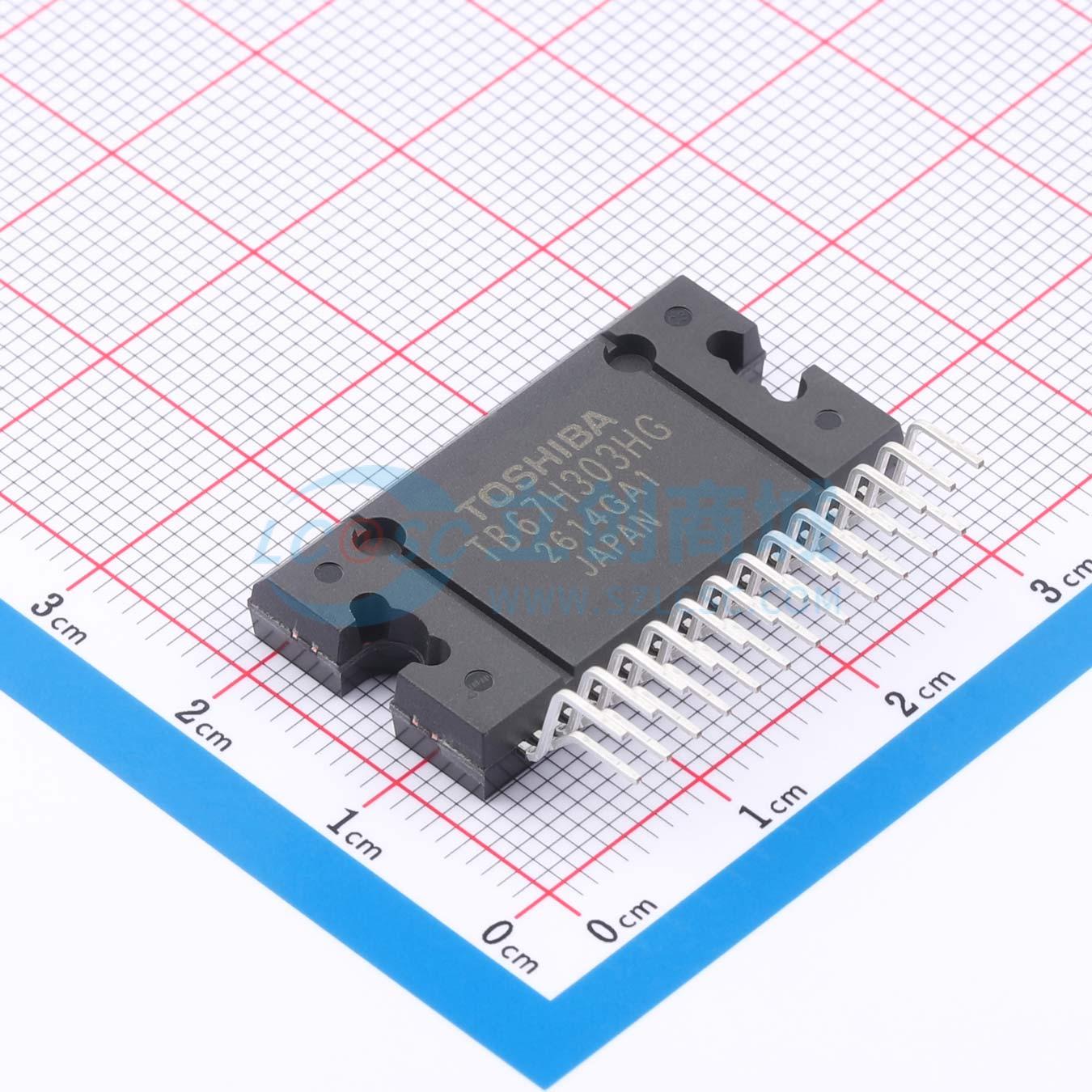

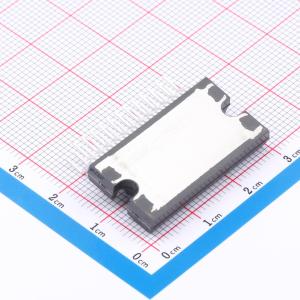

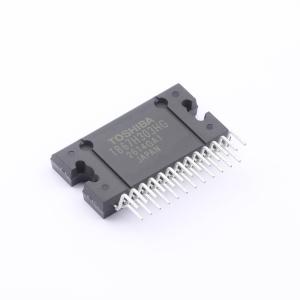

TB67H303HG
8A 有刷直流电机驱动芯片 42V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TB67H303HG是一款用于直流电机的全桥驱动IC，其输出晶体管采用MOS管。通过采用低导通电阻的DMOS输出驱动器和PWM驱动，可实现高功率、高效率驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67H303HG
- 商品编号
- C1556864
- 商品封装
- HZIP-25
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 8A | |
| 峰值电流 | 10A | |
| 工作电压 | 8V~42V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 200mΩ | |
| 静态电流(Iq) | 1.9mA | |
| 工作温度 | -30℃~+85℃ |
商品概述
TB67H303HG是一款用于直流电机的全桥驱动IC，其输出晶体管采用MOS管。通过采用低导通电阻的DMOS输出驱动器和PWM驱动，可实现高功率、高效率驱动。
商品特性
- 直流电机全桥驱动IC
- 导通电阻（上管 + 下管）= 0.2Ω（典型值）
- 正转/反转/短路制动/停止功能
- 待机功能
- PWM控制（直接PWM或恒流PWM驱动）
- 输出耐压：Vcc = 50 V
- 输出电流：IoUT = 10.0 A（绝对最大额定值，峰值），IOUT = 8.0 A（工作范围，最大值）
- 封装：HZIP25 - P - 1.00F
- 内置输入下拉电阻：100 kΩ（典型值）
- 输出监控引脚（用于过热关断/过流检测监控）：ALERT1引脚（IALERT1（最大值） = 1 mA）
- 输出监控引脚（用于欠压锁定监控）：ALERT2引脚（IALERT2（最大值） = 1 mA）
- 单电源供电
- 内置过热关断（TSD）电路
- 内置欠压锁定（UVLO）电路
- 内置过流检测（ISD）电路
