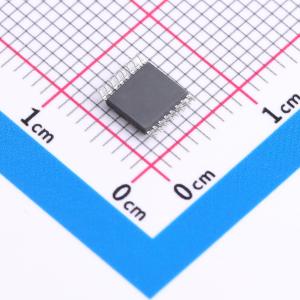

DAC128S085CIMT/NOPB

DAC128S085 是一款功能齐全的通用八通道 12 位电压输出数模转换器 (DAC)，可采用 2.7 V 至 5.5 V 单电源供电，在 3 V 电源下功耗为 1.95 mW，在 5 V 电源下功耗为 4.85 mW。DAC128S085 提供 16 引脚 WQFN 封装和 16 引脚 TSSOP 封装。WQFN 封装使 DAC128S085 成为同类产品中体积最小的八通道 DAC。片上输出放大器支持轨到轨输出摆幅，三线串行接口在整个电源电压范围内的时钟速率最高可达 40 MHz。同类竞争产品在 2.7 V 至 3.6 V 电源电压范围内的时钟速率限制为 25 MHz。该串行接口与标准 SPI、QSPI、MICROWIRE 和 DSP 接口兼容。DAC128S085 还支持菊花链操作，使用单个串行接口可同时更新任意数量的 DAC128S085。 DAC128S085 有两个参考源。一个参考输入为 A 至 D 通道提供参考，另一个参考源为 E 至 H 通道提供参考。每个参考源可在 0.5 V 至 VA 之间独立设置，从而提供尽可能宽的输出动态范围。DAC128S085 具有一个 16 位输入移位寄存器，用于控制操作模式、掉电状态以及 DAC 通道的寄存器/输出值。所有八个 DAC 输出可同时或单独更新。 上电复位电路确保 DAC 输出在上电时为零伏，并保持该状态，直到向器件进行有效写入操作。DAC128S085 的掉电功能允许每个 DAC 独立供电，并提供三种不同的终端选项。当所有 DAC 通道均处于掉电状态时，在 3 V 电源下功耗降至小于 0.3 μW，在 5 V 电源下功耗降至小于 1 μW。DAC128S085 的低功耗和小封装特性使其成为电池供电设备的理想选择。 DAC128S085 是引脚兼容 DAC 系列产品之一，该系列还包括 8 位的 DAC088S085 和 10 位的 DAC108S085。这三款器件引脚排列相同，使系统设计人员无需重新设计印刷电路板即可选择适合其应用的分辨率。DAC128S085 的工作温度范围为 -40℃ 至 125℃ 的扩展工业温度范围。

• 保证单调性
• 低功耗运行
• 轨到轨电压输出
• 菊花链功能
• 上电复位至 0 V
• 同步输出更新
• 单通道掉电功能
• 宽电源电压范围（2.7 V 至 5.5 V）
• 双参考电压，范围为 0.5 V 至 VA
• 工作温度范围为 -40℃ 至 125℃
• 业内最小封装
• 分辨率 12 位
• 积分非线性 ±8 LSB（最大值）
• 微分非线性 0.75 / -0.4 LSB（最大值）
• 建立时间 8.5 μs（最大值）
• 零码误差 15 mV（最大值）
• 满量程误差 -0.75 %FSR（最大值）
• 电源功耗：典型值 1.95 mW（3 V）/ 4.85 mW（5 V），掉电功耗典型值 0.3 μW（3 V）/ 1 μW（5 V）

• 电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
• ADC 的电压参考
• 传感器电源电压
• 范围检测器
