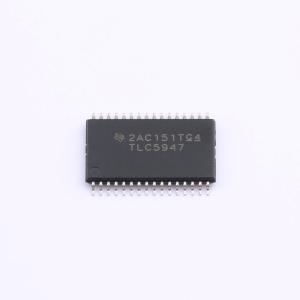

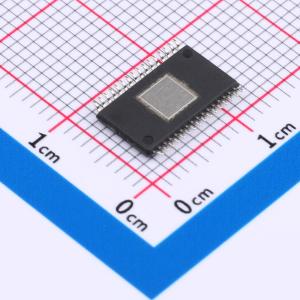

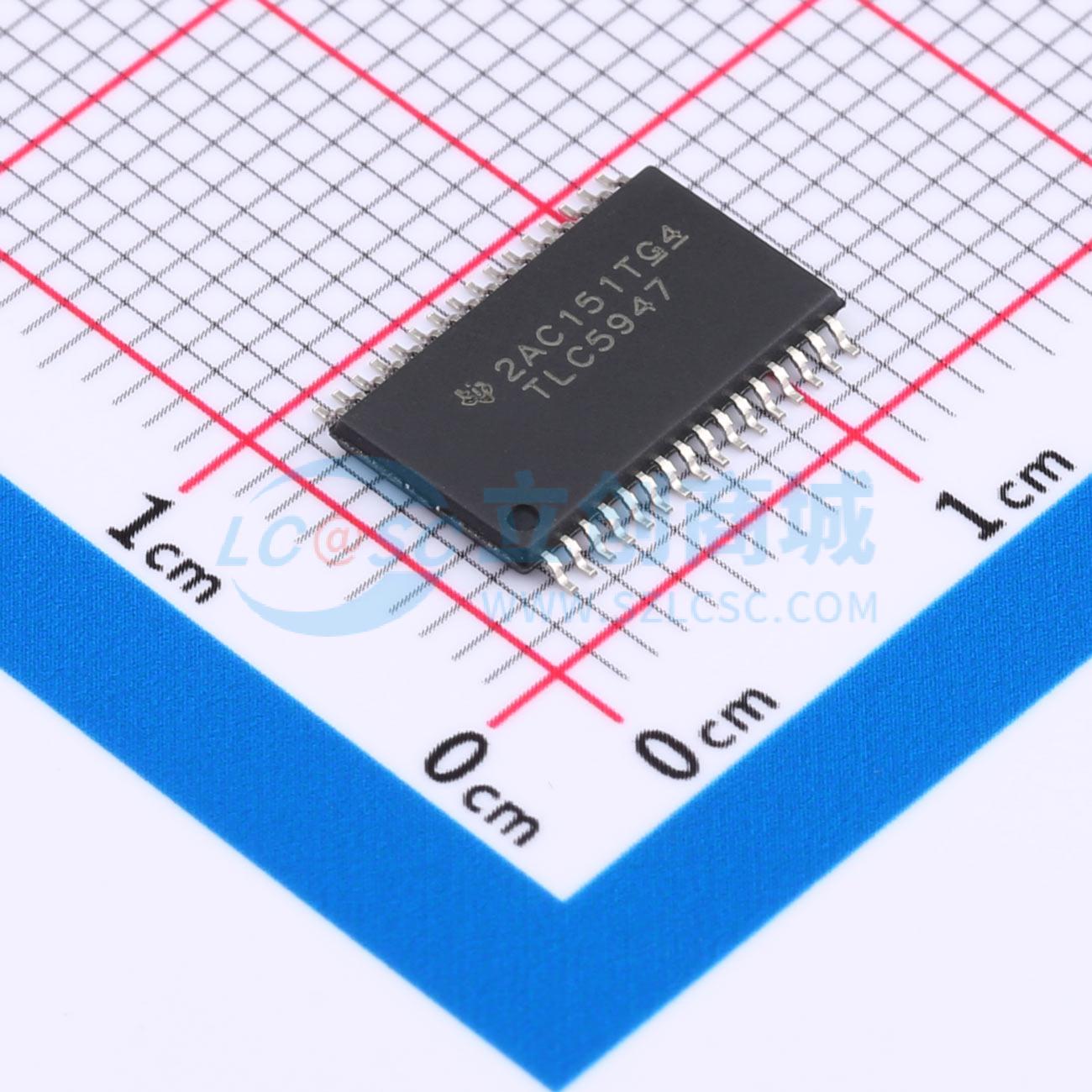

TLC5947DAP
TLC5947 24通道，12位PWM LED驱动器，带内部振荡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5947 具有内部振荡器的 24 通道 12 位 PWM LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5947DAP
- 商品编号
- C1554203
- 商品封装
- HTSSOP-32-EP-6.1mm
- 包装方式
- 管装
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 24 | |
| 输出电流 | 30mA | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
商品概述
TLC5947是一款24通道恒流灌电流LED驱动器。每个通道均可通过4096级脉冲宽度调制（PWM）进行单独调节。PWM控制会根据编程的灰度（GS）数据自动重复。GS数据通过串行接口端口写入。所有24个通道的电流值由单个外部电阻设置。 TLC5947具备热关断（TSD）功能，在过热情况下会关闭所有输出驱动器。当温度恢复正常时，所有输出驱动器会自动重启。
商品特性
- 24通道恒流灌电流输出
- 30 mA驱动能力（恒流灌电流）
- 12位（4096级）PWM灰度控制
- LED电源电压高达30 V，VCC = 3.0 V至5.5 V
- 恒流精度：通道间±2%（典型值），器件间±2%（典型值）
- CMOS逻辑电平I/O
- 30 MHz数据传输速率（独立模式），15 MHz数据传输速率（级联器件，SCLK占空比 = 50%）
- 数据在下降沿移出，避免数据移位错误
- 自动显示重复
- 4 MHz内部振荡器
- 热关断（TSD）：过热时自动关断，温度正常时重启
- 降噪：4通道分组延迟，防止浪涌电流
- 工作温度：-40℃至85℃
应用领域
- 静态LED显示屏
- 信息公告牌
- 娱乐照明
- 电视背光源
