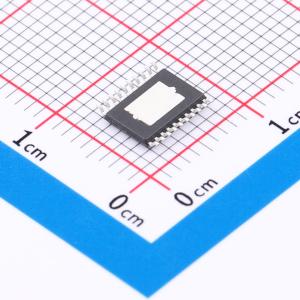

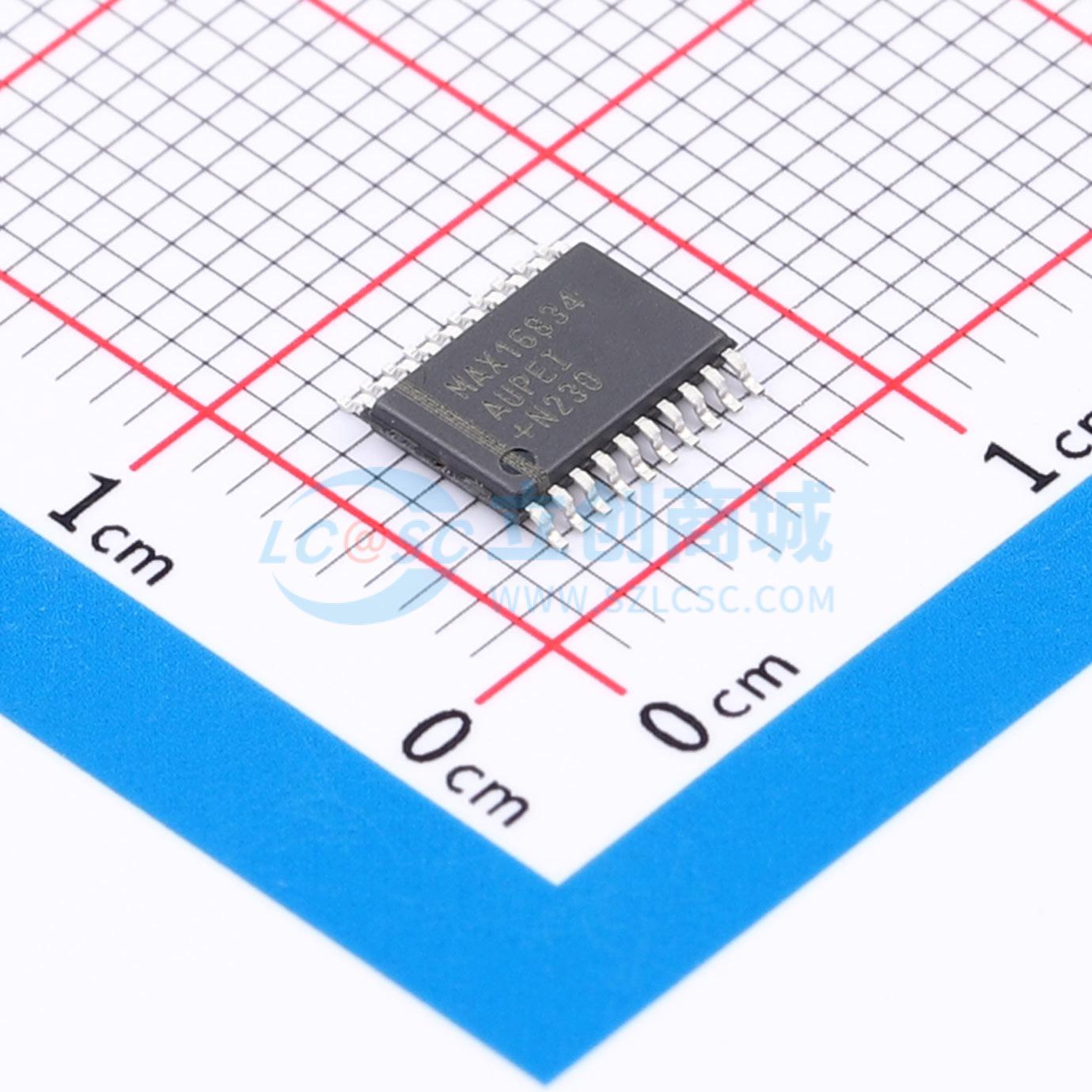

温馨提醒：图片仅供参考，商品以实物为准
MAX16834AUP+
集成高端LED电流检测和PWM调光MOSFET驱动器的高功率LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 大功率LED驱动器，集成高边LED电流检测和PWM调光MOSFET驱动器、灵活的HB LED驱动器支持绿色技术的LED照明、显示器背光和背投显示
- 商品型号
- MAX16834AUP+
- 商品编号
- C1554205
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.75V~28V | |
| 开关频率 | 100kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压；降压；SEPIC；降压-升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
应用领域
- 单串LED LCD背光
- 汽车前后照明
- 投影系统RGB LED光源
- 建筑和装饰照明（MR16, M111）
- 聚光灯和环境灯
- DC-DC升压/升降压转换器
