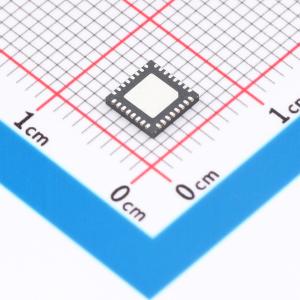

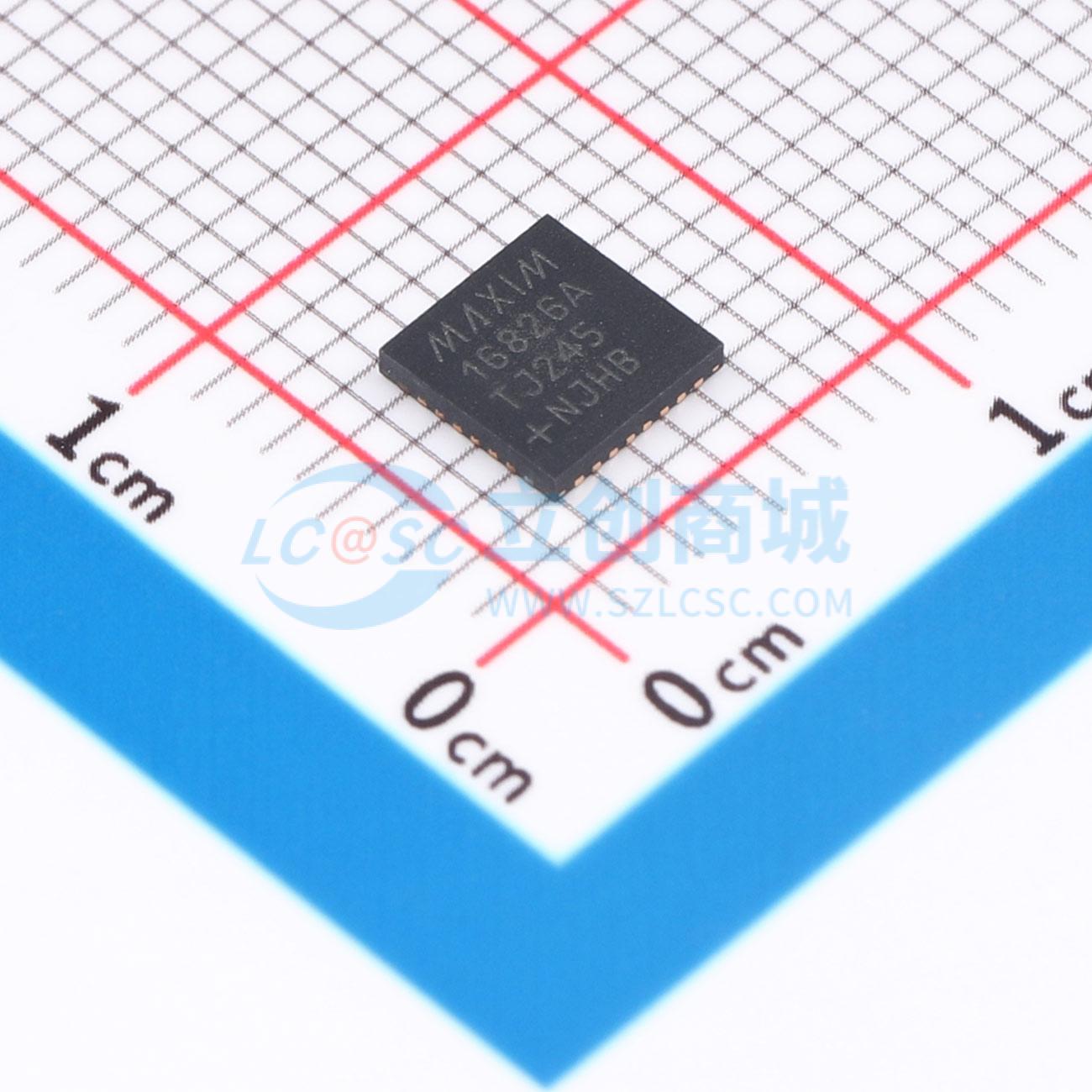

温馨提醒：图片仅供参考，商品以实物为准
MAX16826ATJ+
可编程四线HB LED驱动器，具有输出电压优化和故障检测功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可编程、四串HB LED驱动器，可优化输出电压，并具有故障检测、可编程、四串LED驱动器，集成ADC优化输出电压及LED故障检测功能
- 商品型号
- MAX16826ATJ+
- 商品编号
- C1554217
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.75V~24V | |
| 开关频率 | 100kHz~1MHz | |
| 通道数 | 4 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 15mA | |
| 调光 | PWM | |
| 特性 | 过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 升压；SEPIC | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
MAx16826 高亮度 LED (HB LED) 驱动器专为汽车 LCD 显示屏背光以及其他显示应用（如工业或台式显示器和 LCD 电视）而设计。MAx16826 集成了开关稳压器控制器、4 通道线性恒流源驱动器、模数转换器 (ADC) 和 2 的补码接口。该 IC 专为承受高达 40V 的汽车负载突变，并且可以在冷启动条件下工作。
MAx16826 包含一个电流模式 PWM 开关稳压器控制器，用于调节 LED 阵列的输出电压。开关稳压器部分可配置为升压或 SEPIC 转换器，其开关频率可编程为 100kHz 至 1MHz。
MAx16826 包括 4 个通道的可编程、故障保护、恒流源驱动器控制器，能够驱动所有白色、RGB 或 RGB 加上琥珀色 LED 配置。每个通道的 LED 调光控制通过直接 PWM 信号实现，用于四个线性恒流源中的每一个。内部 ADC 测量外部驱动晶体管的漏极电压和开关稳压器的输出。这些测量结果通过 I2C 接口提供给外部微控制器 (μC)，以实现输出电压优化和 LED 故障监测。
每个线性恒流源通道的 LED 电流幅度和开关模式稳压器输出电压使用 2 的补码接口进行编程。其他功能包括：逐周期电流限制、LED 串短路保护和过温保护。MAx16826 采用增强散热的 5mm x 5mm，32 引脚薄 QFN 封装，并在汽车 -40°C 至 +125°C 温度范围内规格化。
应用领域
- LCD背光：
- 汽车信息娱乐显示器
- 汽车仪表盘显示器
- 工业和桌面显示器
- LCD电视
- 汽车照明：
- 自适应前灯照明
- 近光灯和远光灯组件
