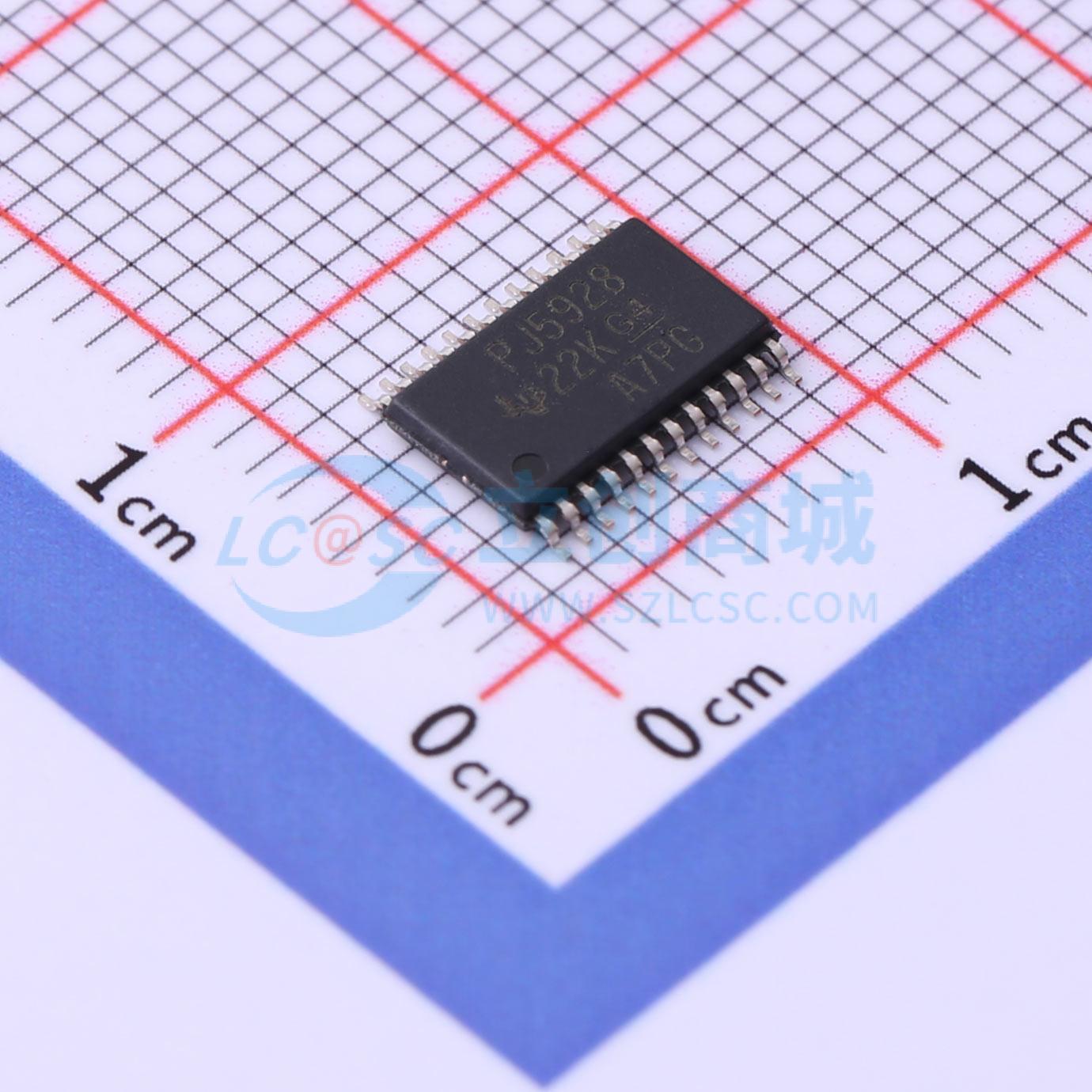

温馨提醒：图片仅供参考，商品以实物为准
TLC5928PWP
16通道恒流LED驱动器带LED开路检测
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC5928 具有 LED 开路检测功能的 16 通道恒流 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5928PWP
- 商品编号
- C1554302
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 35MHz | |
| 通道数 | 16 | |
| 输出电流 | 35mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC5928是一款16通道恒流LED汇流驱动器。每个通道都可以通过向内部寄存器写入串行数据来开启或关闭。所有16个通道的恒流值由一个外部电阻设置。
TLC5928具有两个错误检测电路：一个是LED开路检测（LOD），另一个是预热警告（PTW）。LOD在恒流输出开启时检测断开或短接到地的LED。PTW指示高温状态。
商品特性
- 16通道，带开/关控制的恒流沉输出
- 35 mA能力（恒流沉）
- 10 ns高速恒流切换瞬态时间
- 较低的导通时间误差
- LED电源电压高达17 V
- VCC = 3.0 V至5.5 V
- 恒流精度：通道间=±1%，器件间=±1%
- CMOS逻辑电平I/O
- 35 MHz数据传输速率
- 20 ns BLANK脉冲宽度
- 可读错误信息：
- LED开路检测（LOD）
- 预热警告（PTW）
- 工作温度：-40℃至85℃
应用领域
- LED 视频显示
- 信息板
- 照明
