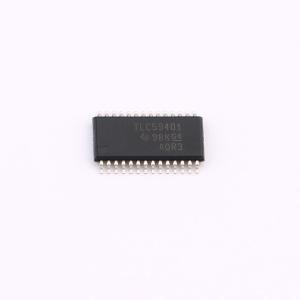

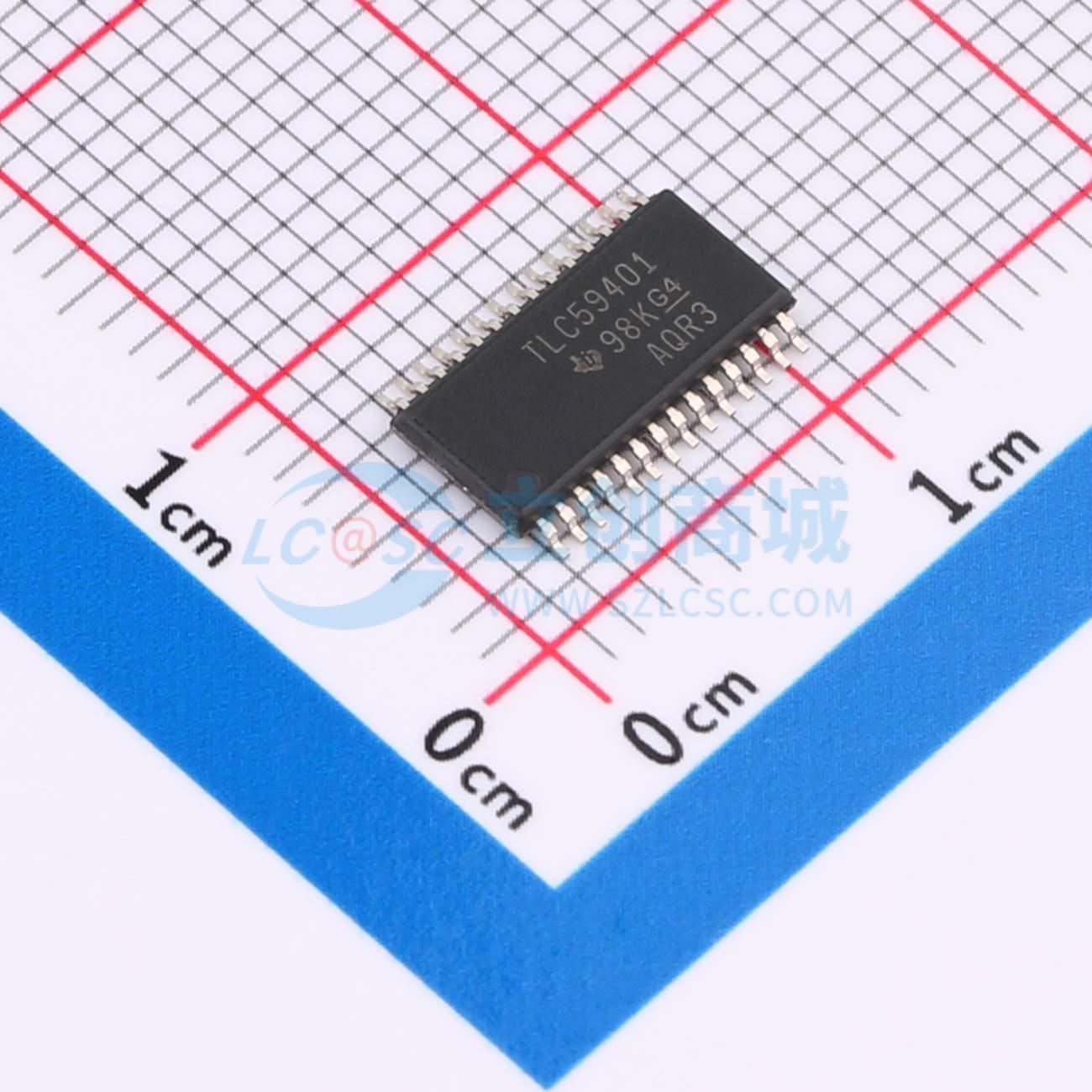

TLC59401PWP
16通道带点校正和灰度PWM控制的驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC59401 带有像点修正与灰度 PWM 控制的 16 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59401PWP
- 商品编号
- C1554356
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 管装
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电流 | 120mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 8% |
商品概述
一款16通道恒流灌电流LED驱动器。每个通道均具备独立可调的4096级灰度PWM亮度控制和64级恒流灌电流（点校正）功能。点校正可调节LED通道之间以及不同LED驱动器之间的亮度差异。灰度控制和点校正均可通过串行接口进行操作。只需一个外部电阻即可设置所有16个通道的最大电流值。
TLC59401具备两个错误信息电路。LED开路检测（LOD）可指示输出端的LED是否损坏或断开。热错误标志（TEF）可指示过热情况。
商品特性
- 16通道
- 12位（4096级）灰度PWM控制
- 点校正 – 6位（64级）
- 驱动能力（恒流灌电流） – 0 mA至80 mA（VCC ≤ 3.6 V） – 0 mA至120 mA（VCC > 3.6 V）
- LED电源电压最高可达17 V
- VCC = 3.0V至5.5V
- 串行数据接口
- 可控浪涌电流
- 30 MHz数据传输速率
- CMOS电平输入/输出
- 错误信息 – LOD：LED开路检测 TEF：热错误标志
应用领域
- 单色、多色、全彩LED显示屏
- LED招牌
- 显示器背光源
