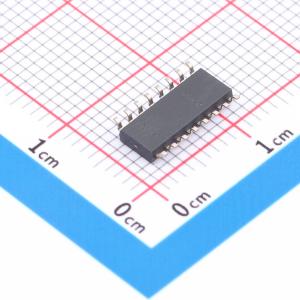

TPIC2810D

8位带I2C接口的LED驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPIC2810 配备 I2C 接口的 8 位 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPIC2810D
商品编号: C1554396
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.728克(g)

商品参数

商品概述

TPIC2810是一款单片中压小电流8位移位寄存器，设计用于驱动低端开关电阻负载，不推荐用于开关感性负载。该器件包含8位串行输入并行输出移位寄存器，为8位D型存储寄存器提供输入，数据通过I²C总线接口传输，只有在群组ID和设备地址验证后才会将数据传输到数据移位寄存器，子地址引导I²C总线接口对设备读写数据或将数据传输到输出。当输出使能G为高电平时，所有漏极输出关闭；当G为低电平时，输出存储寄存器的数据直接传输到输出缓冲器。当输出缓冲器数据为低电平时，DMOS晶体管输出关闭；当数据为高电平时，DMOS晶体管输出具备灌电流能力。该器件内置上电清零功能，通电时会将所有寄存器初始化为关闭状态，还内置热传感器监测芯片温度，发生过流情况时会关闭漏极输出。

商品特性

导通电阻典型值为5Ω
拥有8路功率DMOS晶体管输出，单路输出连续电流为100mA
具备210mA限流能力
漏极输出ESD防护能力可达3000V
输出钳位电压为40V
输出为低端开漏DMOS晶体管，额定输出电压40V，连续灌电流能力100mA
25℃时每个输出最大限流为210mA，限流值随结温升高而降低，可提供额外保护
输出端子ESD防护最高可达3000V，输入端子ESD防护可达2000V，人体模型测试
逻辑电源电压最大额定值7V
逻辑输入电压范围-0.3V~7V
功率DMOS漏源电压额定值40V
连续源漏二极管阳极电流210mA
脉冲源漏二极管阳极电流420mA，脉冲条件为脉冲宽度≤100μs，占空比≤2%
25℃时脉冲漏电流额定值210mA，每个输出，所有输出开启
25℃时单输出峰值漏电流额定值210mA
工作结温范围-40℃~150℃
工作壳温范围-40℃~125℃
存储温度范围-65℃~150℃

应用领域

低端开关电阻负载驱动
LED驱动

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	2MHz
	通道数	8
	输出电压	40V
	输出电流	100mA

	属性	参数值
	调光	I2C
	功能特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	-
