EZ-PD CCG4 是一款双 USB Type-C 控制器，符合最新的 USB Type-C 和 PD 标准。EZ-PD CCG4 为笔记本电脑、电源适配器和扩展坞提供了完整的双 USB Type-C 和 USB-Power Delivery 端口控制解决方案。它还可以用于双角色和下游端口应用。EZ-PD CCG4 使用 Cypress 的专有 M0S8 技术，配备 32 位、48 MHz Arm Cortex-M0 处理器，具有 128 KB 闪存，并集成了两个完整的 Type-C 收发器，包括 Type-C 终端电阻 R_P 和 R_D。

32位MCU子系统

• 48 MHz Arm Cortex-M0 CPU
• 128 KB Flash
• 8 KB SRAM

集成数字模块

• 最多四个集成的定时器和计数器，以满足USB-PD协议所需的响应时间
• 四个运行时串行通信模块（SCBs），具有可配置的I2C、SPI或UART功能

时钟和振荡器

• 集成振荡器，无需外部时钟

Type-C和USB-PD支持

• 集成USB Power Delivery 3.0支持（33球CSP部件仅支持PD 2.0）
• 两个集成的USB-PD BMC收发器
• 在两个Type-C端口上为UFP（RD）和DFP（RP）集成电流源
• 为DRP（电源/负载）应用集成死电池终止
• 支持两个USB Type-C端口
• 集成VCONN FETs为EMCA电缆供电
• 集成快速角色交换和扩展数据消息（33球CSP部件不支持）

低功耗操作

• 2.7 V至5.5 V工作电压
• 用于GPIO的独立供电电压引脚，允许在I/O上进行1.71 V至5.5 V信号传输
• 复位：1.0 μA，深度睡眠：2.5 μA，睡眠：2.5 mA

系统级ESD对CC引脚

• 基于IEC61000-4-2等级4C的8 kV接触放电和±15 kV空气间隙放电（仅限40引脚QFN和33球CSP）

可热插拔I/O

• Port I2C引脚和CC1、CC2引脚可热插拔

封装

• 4.0 mm x 4.0 mm, 0.5 mm, 24引脚QFN

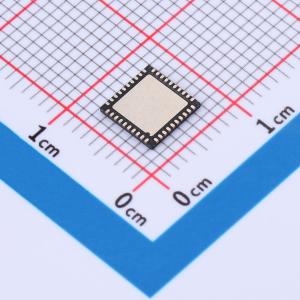

• 6.0 mm x 6.0 mm, 0.6 mm, 40引脚QFN
• 2.4 mm x 2.5 mm, 0.5 mm, 33球CSP
• 支持扩展工业温度范围-40°C至+105°C

• 笔记本电脑
• 电源适配器
• 泊坞站
