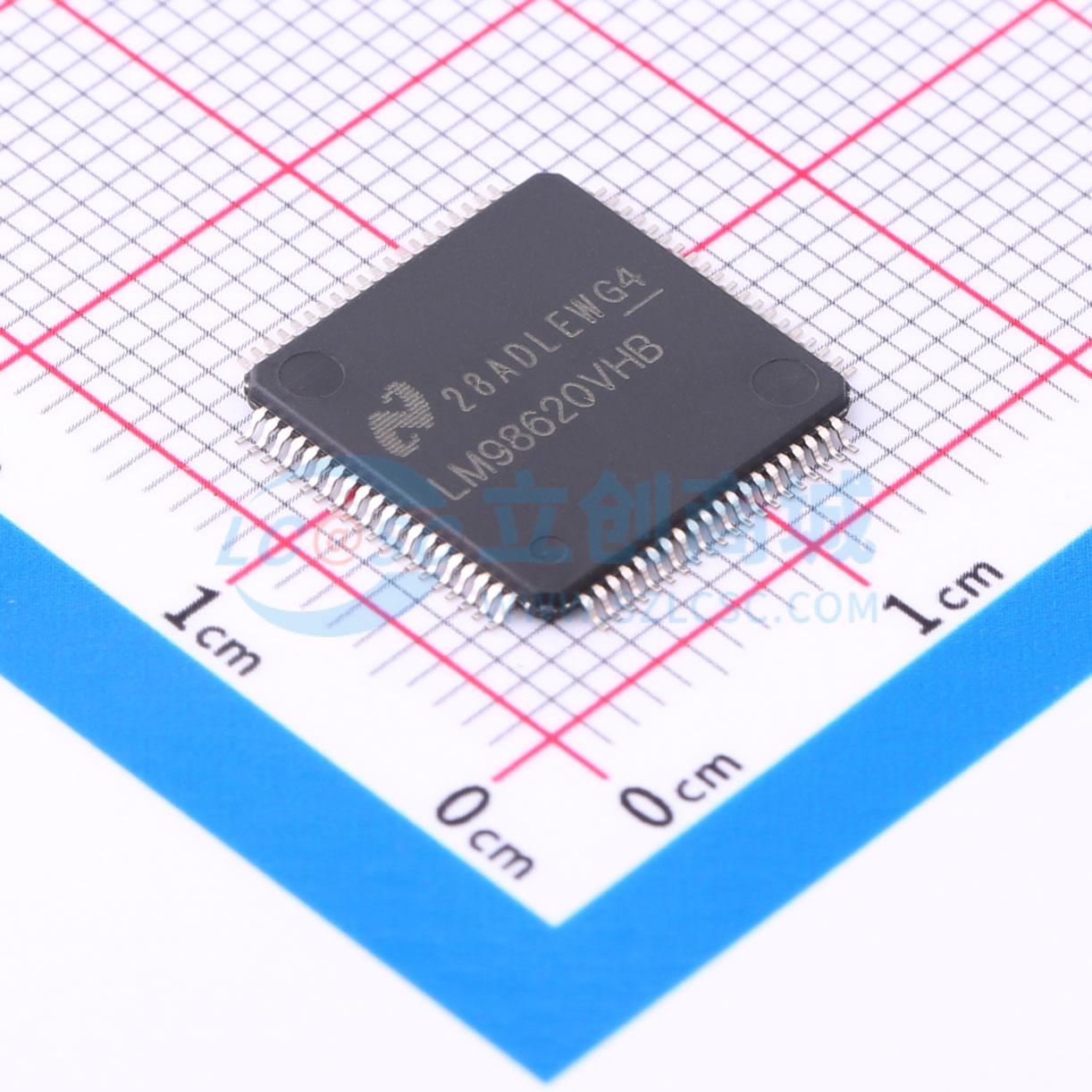

温馨提醒：图片仅供参考，商品以实物为准

LM98620VHB/NOPB

LM98620 10位70 MSPS 6通道图像信号处理器，带LVDS输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM98620是一款完全集成的10位70 MSPS信号处理解决方案，适用于高性能数字彩色复印机、扫描仪和其他图像处理应用。它具有创新的六通道架构，利用相关双采样(CDS)或样本保持(SH)类型的采样。
品牌名称: TI(德州仪器)
商品型号: LM98620VHB/NOPB
商品编号: C1554444
商品封装: TQFP-80(12x12)
包装方式: 托盘
商品毛重: 2.2克(g)

商品参数

商品概述

LM98620是一款全集成10位70 MSPS成像信号处理器，带LVDS输出，针对高性能图像处理设计，采用创新六通道架构，支持相关双取样（CDS）或取样保持（SH）采样，可实现高速信号吞吐量。CDS/SH输入级可提供1倍或2.1倍增益设置，每个通道配备专用1倍至10倍（8位）可编程增益放大器，可实现精确增益调整；数字白电平自动校准回路可自动设置可编程增益放大器值，达到选定的白目标电平；每个通道还配有±4位粗调、±10位精调模拟失调校正数模转换器，可在取样保持放大器前完成失调校正，校正值可由自动数字黑电平校正回路控制；每个通道的可编程增益放大器和失调数模转换器可独立编程，六个通道可分别设置独特的增益和失调值；采用2对1复用方案将信号路由至三个70MHz高性能模数转换器，全差分处理通道具备优异的抗噪声能力，噪声底低至-68.5dB，10位模数转换器具备出色的动态性能。

商品特性

3.3V单电源工作，供电电压范围为3.0V~3.6V
支持CDS或S/H处理
通道速率35MHz
时序引脚、控制引脚和LVDS引脚具备增强型ESD保护
采用低功耗CMOS设计
支持可选择的12端至16端LVDS串行数据输出
配备4线串行接口
采用2通道对称架构
每个通道支持独立增益和失调校正
每个通道支持数字黑电平校准
每个通道支持数字白电平校准
支持可编程输入钳位
输入范围为1.2V峰峰值（CDS增益=1.0）、0.58V峰峰值（CDS增益=2.1）
输入采样率：6通道模式下为5~35MSPS，3通道模式下为10~35MSPS
可编程增益放大器增益范围为1×~10×（0~20dB）
CDS/SH增益设置支持1×或2.1×
总通道增益范围为1×~21×（0~26dB）
可编程增益放大器增益分辨率为模拟8位
模数转换器分辨率为10位
模数转换器采样率为10~70MSPS
信噪比为68.5dB（增益=1×）
失调数模转换器范围：FDAC为±111mV或±59.5mV，CDAC为±281mV
失调数模转换器分辨率：FDAC为±10位，CDAC为±4位
典型功耗为1.02W

应用领域

高性能数码彩色复印机
扫描仪
其他图像处理应用

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	-
	数据速率	-

	属性	参数值
	工作电压	3V~3.6V
	工作温度	0℃~+70℃
	功能特性	可编程增益放大器
