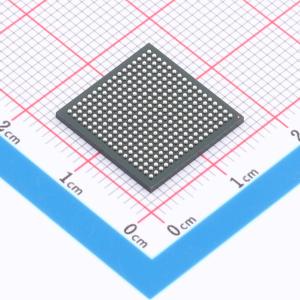

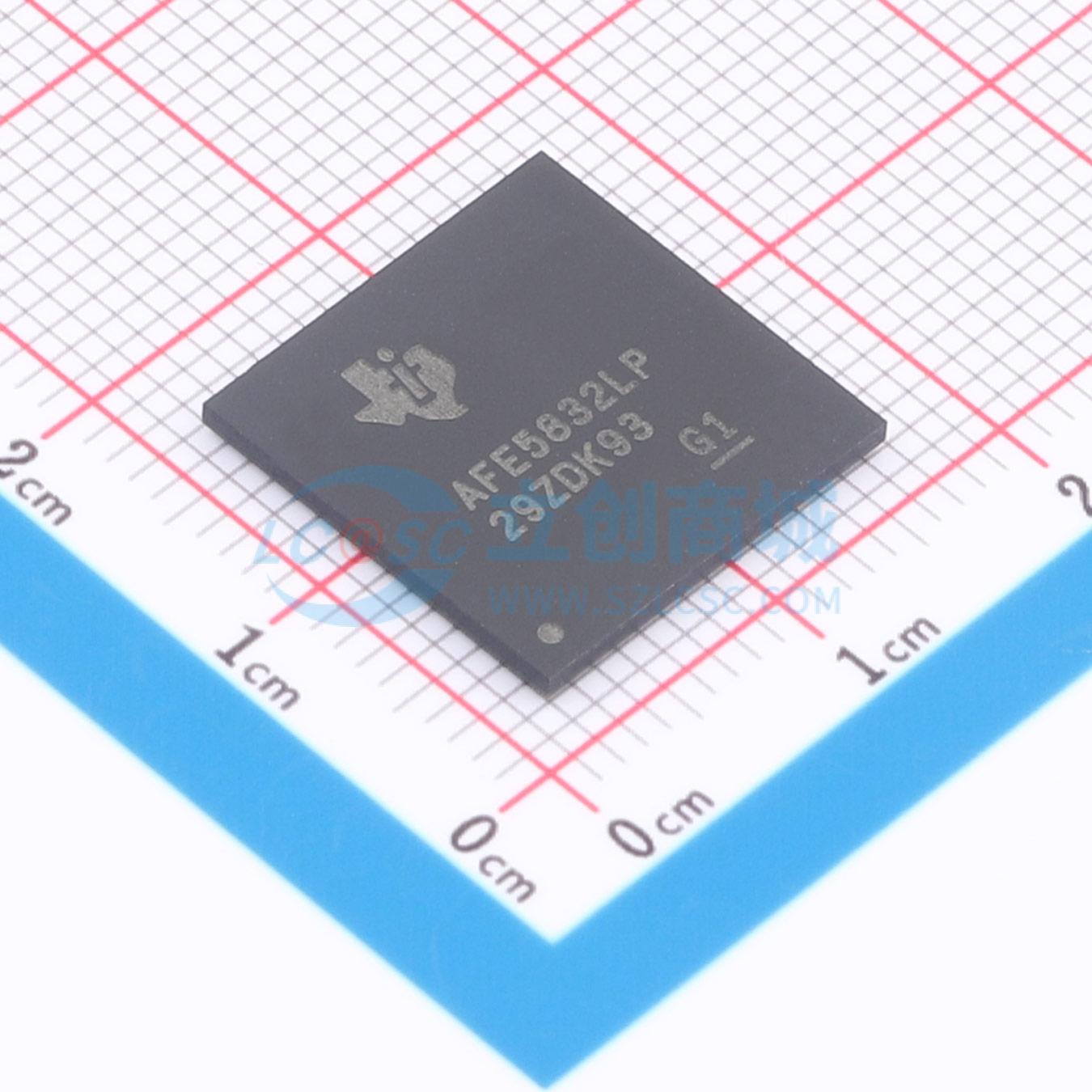

AFE5832LPZAV

AFE5832LP 是高度集成的模拟前端(AFE) 解决方案，专用于需要高性能、低功耗和小尺寸特性的便携式超声波系统。 该器件采用带有两个裸片（1 个VCA 裸片和1 个ADC 裸片）的多芯片模块(MCM)。VCA 裸片的32 个通道与ADC 裸片的16 个通道相连。每个ADC 通道交替转换奇数和偶数VCA 通道。 VCA 裸片中的每个通道均可配置为两种模式之一：时间增益补偿(TGC) 模式和连续波(CW) 模式。在TGC 模式下，每个通道包含一个低噪声放大器(LNA)、一个可编程衰减器(ATTEN)、一个可编程增益放大器和一个三阶低通滤波器(LPF)。LNA 增益可通过编程设定为21dB、18dB 或15dB。ATTEN 支持0dB 至36dB 的衰减范围，并对衰减进行数字化控制。PGA 提供阶跃为3dB 的21dB 至27dB 增益选项。LPF 截至频率可以在10MHz 和25MHz 之间进行设置，以支持具有不同频率的应用。在CW 模式下，LNA 的输出将进入具有16 种可选相位延迟的低功耗无源混频器。可以对每个模拟输入信号施加不同的相位延迟，从而执行片上波束形成操作。CW 混频器中的谐波滤波器可以抑制三阶和五阶谐波，从而增强CW 多普勒测量的灵敏度。 ADC 裸片的16 个通道可以配置为以12 位或10 位分辨率运行。ADC 分辨率可与转换速率之间进行折衷，并且能够在12 位和10 位分辨率下分别以80MSPS 和100MSPS 的最大速度运行。由于每个ADC 交替转换两个VCA 通道，因此该AFE 的32 个通道中每个通道的最大采样率在12 位和10 位模式下分别为40MSPS 和50MSPS。根据设计，ADC 的功耗可根据采样率进行调整。ADC 输出接口通过低压差分信令(LVDS) 进行输出，可轻松与低成本现场可编程门阵列(FPGA) 连接。 作为一种极低功耗的AFE 解决方案，此产品适用于具有严格电池寿命要求的系统。 该AFE 采用15mm × 15mm 289 引脚NFBGA 封装，并与AFE5832 系列实现引脚兼容。

• 用于超声波应用的32 通道AFE：LNA、衰减器、LPF、ADC 和CW 混频器
• 数字时间增益补偿(DTGC) 总增益范围：0dB 至48dB
• 具有可编程增益的低噪声放大器(LNA)：低电流噪声：1pA/rtHz，增益：21dB、18dB 和15dB，线性输入范围：高达700mVPP
• 可编程衰减器(ATTEN)：衰减范围（阶跃为0.125dB）：0 至36dB
• 数字TGC 引擎
• 可在12 位80MSPS 或10 位100MSPS 条件下进行转换的16 个ADC：每个ADC 可在半速率下转换两组输入，12 位模式：72dBFS SNR，10 位模式：61dBFS SNR
• TGC 模式功耗：在低功耗模式、4nV/rtHz、10 位、20MSPS、LVDS（2 倍速率）条件下的最低功耗为18.5mW/通道；在低噪声模式、3nV/rtHz、12 位、40MSPS 条件下的功耗为27.8mW/通道；在低功耗模式、4nV/rtHz、12 位、40MSPS 条件下的功耗为24.4mW/通道
• 出色的器件间增益匹配：±0.5dB（典型值）
• 谐波失真等级：–55dBc
• 快速且一致的过载恢复
• 具有以下特性的连续波(CW) 路径：在相对于5MHz 载波1kHz 频率偏移下具有–148dBc/Hz 的低近端相位噪声，无信号时的功耗：10mW/通道，相位分辨率：λ/16，三次和五次谐波12dB 抑制
• LVDS 接口，速度高达1Gbps
• 小型封装：15mm×15mm NFBGA - 289

• 医疗超声波成像
• 无损检测设备
• 声纳成像设备
• 探头内置电子器件
