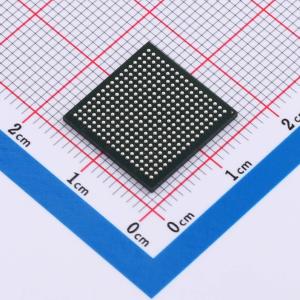

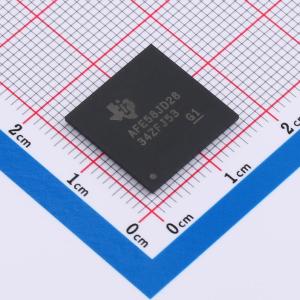

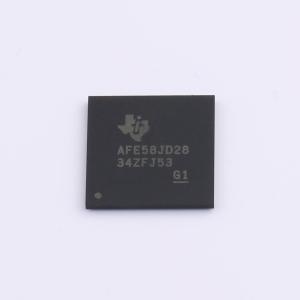

AFE58JD28ZAV

AFE58JD28 器件是高度集成的模拟前端(AFE) 解决方案，专用于需要高性能、低功耗和小尺寸的超声波系统。 AFE58JD28 是针对医疗超声波应用进行了优化的集成模拟前端(AFE)。该器件通过具有两个裸片的多芯片模块(MCM) 进行实现：一个电压控制放大器(VCA) 裸片和一个模数转换器(ADC) 裸片。VCA 裸片具有16 个与ADC 裸片的16 个通道进行连接的通道。 VCA 裸片中的每个通道均可配置为两种模式之一：时间增益补偿(TGC) 模式和连续波(CW) 模式。在TGC 模式下，每个通道包含一个低噪声放大器(LNA)、一个电压控制器衰减器(VCAT)、一个可编程增益放大器(PGA) 和一个三阶低通滤波器(LPF)。LNA 能够以21dB、18dB 或15 dB 的增益进行编程。LNA 还支持有源终端。VCAT 支持0dB 至36dB 的衰减范围，并对衰减进行模拟电压控制。PGA 提供阶跃为3dB 的18dB 至27dB 增益选项。LPF 截至频率可以在10MHz 和30MHz 之间进行设置，以支持具有不同频率的超声波应用。在CW 模式下，LNA 的输出将进入具有16 种可选相位延迟的低功耗无源混频器，后跟具有带通滤波器的加法放大器。可以对每个模拟输入信号施加不同的相位延迟，从而执行片上波束形成操作。CW 混频器中的谐波滤波器可以抑制三阶和五阶谐波，从而增强CW 多普勒测量的灵敏度。 ADC 裸片的16 个通道可以配置为以14 位或12 位分辨率运行。ADC 分辨率可以与转换速率进行折衷，并且能够在14 位和12 位的分辨率下分别以65MSPS 和80MSPS 的最大速度运行。ADC 设计为根据采样率调整其功耗。ADC 的输出接口通过低电压差分信号(LVDS) 进行输出，可轻松与低成本现场可编程门阵列(FPGA) 相连接。 此外，AFE58JD28 还包含数字解调器和JESD204B 数据打包块。具有可编程抽取滤波器的数字同相和正交(I/Q) 解调器以低功耗加快了计算密集型算法的执行速度。该器件还支持速率高达5Gbps 的可选JESD204B 接口，进一步降低了高通道数系统中电路板布线的难度。 该器件还支持各种功率和噪声组合选项，从而优化系统性能。因此，对于具有严格的电池寿命要求的系统而言，这些器件是非常合适的超声波AFE 解决方案。 该器件采用15mm × 15mm NFBGA - 289 封装，并且与AFE5818 和AFE5816 系列引脚兼容。

• 用于超声波应用的16 通道AFE
• 用于TGC 和CW 模式且经过优化的信号链四个可编程TGC 配置文件
• 低噪声放大器(LNA) 可编程增益：21dB、18dB 和15 dB
• 低噪声放大器(LNA) 线性输入信号振幅：0.37VPP、0.5VPP 和0.71VPP
• 低噪声放大器(LNA) 有源终端
• 电压控制衰减器(VCAT) 衰减范围：0dB–36dB
• ADC 模式（空闲通道SNR）：14 位、65MSPS 模式：75dBFS；12 位、80MSPS 模式：72dBFS
• 针对噪声和功耗进行了优化：TGC 模式：102mW/通道(0.8nV/√Hz)、65MSPS、14 位输出；CW 模式：63mW/通道
• 出色的器件间增益匹配：±0.4dB（典型值）
• 快速且一致的过载恢复
• 连续波(CW) 路径在相对于2.5MHz 载波1kHz 频率偏移下具有–159dBc/Hz 的低近端相位噪声
• 连续波(CW) 路径相位分辨率：λ/16
• 连续波(CW) 路径支持16x 和8x CW 时钟
• 三阶和五阶谐波12dB 抑制
• 数字I/Q 解调器分数抽取滤波器M = 1 至63（单位增量为0.25）
• 数字I/Q 解调器数据吞吐量在抽取后降低
• 具有32 个预设配置文件的片上RAM
• LVDS 接口，速度高达1Gbps
• 5Gbps JESD 接口：JESD204B 子类0、1 和2；每个JESD 信道包含2、4 或8 个通道
• 小型封装：15mm×15mm NFBGA - 289

• 医疗超声波成像
• 无损检测设备
• 声纳成像设备
