温馨提醒：图片仅供参考，商品以实物为准

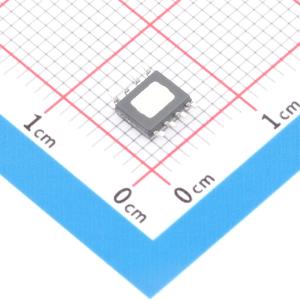

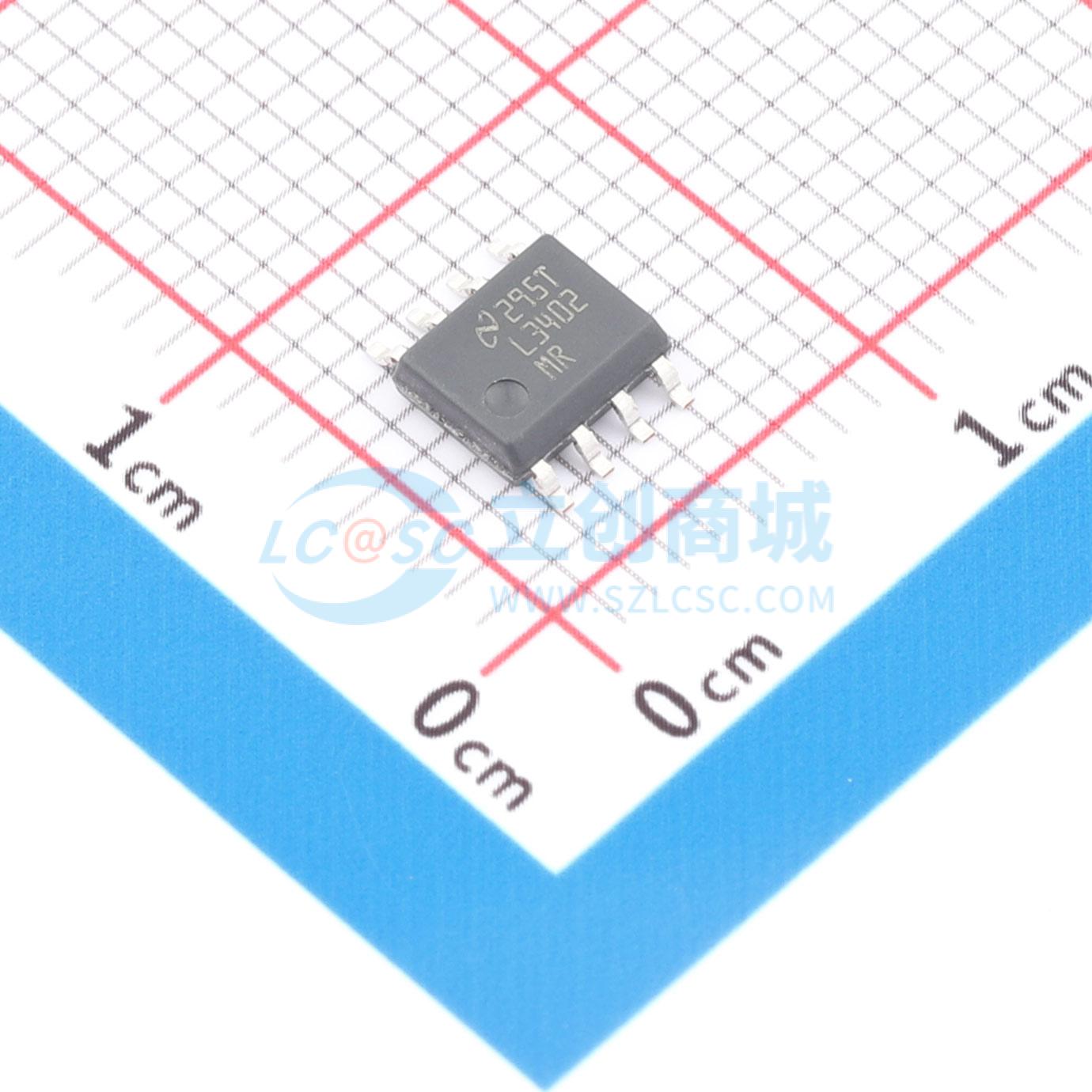

LM3402MR/NOPB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM3402 42V 0.5A 恒流降压型 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LM3402MR/NOPB
商品编号: C1554393
商品封装: SO-8-EP
包装方式: 管装
商品毛重: 7.6克(g)

商品参数

	属性	参数值
	调光	PWM
	功能特性	过压保护(OVP)；LED开路保护；过温保护(OTP)；短路保护(SCP)
	工作电压(AC)	-
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	-
	恒流精度	-

商品概述

LM3402/HV 是单片开关稳压器，设计用于为高功率LED提供恒定电流。它们非常适合汽车、工业和通用照明应用，包含一个高端N沟道MOSFET开关，其电流限制为735 mA（典型值），适用于降压（Buck）稳压器。通过结合外部电阻的滞环控制与受控导通时间，转换器输出电压可根据需要调整，以向不同数量和类型的串联及串并联连接的LED阵列提供恒定电流。该器件还具备脉宽调制（PWM）调光、断开/开路LED保护、低功耗关断和热关断等功能。

应用领域

LED驱动器
恒流源
通用照明
工业照明

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	6V~42V
	开关频率	1MHz
	通道数	1
	输出电压	-
	输出电流	500mA
