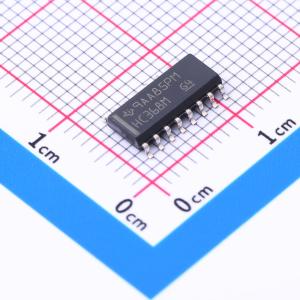

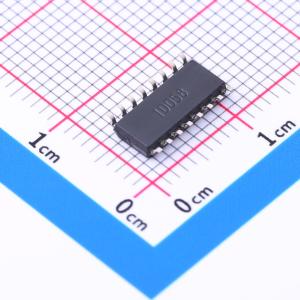

温馨提醒：图片仅供参考，商品以实物为准
CD74HC368M
高速CMOS逻辑六路缓冲器/线路驱动器，三态同向和反向
- 描述
- CD74HC368 具有三态输出的 6 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC368M
- 商品编号
- C1548427
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 元件数 | 2 | |
| 每个元件位数 | 2；4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | 21ns@4.5V,50pF |
商品概述
HC367、HCT367、HC368 和 CD74HCT368 硅栅 CMOS 三态缓冲器是通用型高速同相和反相缓冲器。HC367 和 HCT367 是同相缓冲器，而 HC368 和 CD74HCT368 是反相缓冲器。它们具有大驱动电流输出，因而即使在驱动大的总线电容时仍能实现高速运作。这些电路具有很低的 CMOS 电路功耗，然而速度却与低功耗肖特基 TTL 电路不相上下。这两种电路均能够驱动多达 15 个低功耗肖特基输入。
商品特性
- 宽工作温度范围：-55℃ 至 125℃
- 平衡的传播延迟及转换时间
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
- HC 类型工作电压为 2 V 至 6 V
- 高抗噪性：当电源电压 VCC 为 5V 时，低电平噪声容限 NIL 为 30%，高电平噪声容限 NIH 为电源电压 VCC 的 30%
- HCT 类型工作电压为 4.5V 至 5.5V
- 直接 LSTTL 输入逻辑兼容性，低电平输入电压 VIL 为 0.8V （最大值），高电平输入电压 VIH 为 2V （最小值）
- CMOS 输入兼容性，当电压为低电平输出电压 VOL、高电平输出电压 VOH 时，输入电流 II 小于等于 1μA
交货周期
订货7-9个工作日购买数量
(40个/管，最小起订量 1000 个)个
起订量：1000 个40个/管
