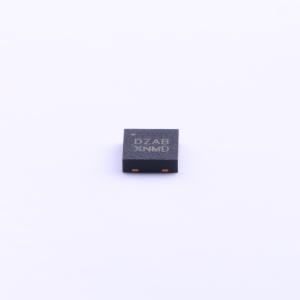

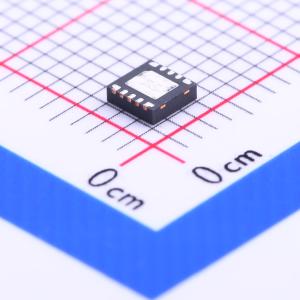

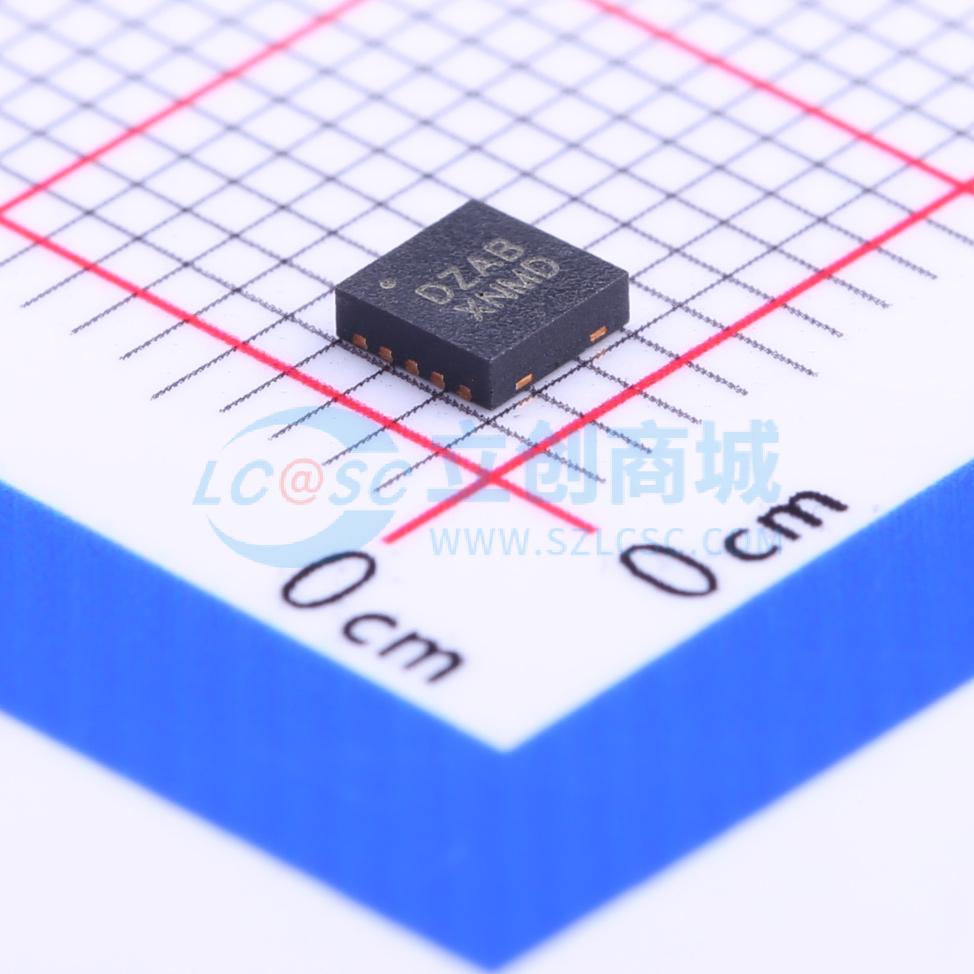

温馨提醒：图片仅供参考，商品以实物为准

ISL80101IRAJZ-T

ADJ 输入6V 输出0.8V~5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低压、大电流、单输出LDO，指定输出电流为1A。该LDO的输入电压范围为2.2V至6V，能够提供0.8V至5V的输出电压。具有可调输出功能。采用亚微米BiCMOS工艺，与双极LDO相比，该CMOS LDO的静态电流会随着负载的变化而显著降低，这意味着更高的效率和更小的封装尺寸。先进的内部补偿实现了非常快速的负载瞬态响应。软启动引脚上的外部电容提供了可调节的软启动斜坡。使能功能允许该器件进入低静态电流关断模式。电源良好逻辑输出可指示故障情况。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL80101IRAJZ-T
商品编号: C152358
商品封装: TDFN-10-EP(3x3)
包装方式: 编带
商品毛重: 1.6克(g)

商品参数

商品概述

ISL80101-ADJ是一款低压、大电流、单输出LDO，额定输出电流为1A。该LDO的输入电压范围为2.2V至6V，能够提供0.8V至5V的输出电压。ISL80101-ADJ具有可调输出功能。该产品系列采用亚微米BiCMOS工艺，以提供一流的模拟性能和整体价值。与双极型LDO相比，这款CMOS LDO的静态电流会随负载显著降低，这意味着更高的效率和更小的封装尺寸。先进的内部补偿实现了非常快速的负载瞬态响应。软启动引脚上的外部电容可提供可调的软启动斜坡。使能功能可让该器件进入低静态电流关断模式。电源正常逻辑输出可指示故障状态。

商品特性

在输入电压、负载变化以及TJ = -40°C至+125°C的温度范围内，保证VOUT精度为±1.8%
当VOUT = 2.5V时，压差电压极低，仅为±30mV
瞬态响应非常快
可编程软启动
电源正常输出
电源抑制比（PSRR）出色，可达65dB
限流保护
热关断功能
采用10引脚DFN封装
无铅（符合RoHS标准）

应用领域

DSP、FPGA和μP核心电源
对噪声敏感的仪器系统
开关模式电源的后置稳压
工业系统
医疗设备
电信和网络设备
服务器
硬盘驱动器（HD/HDD）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5V
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	212mV@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	53uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
