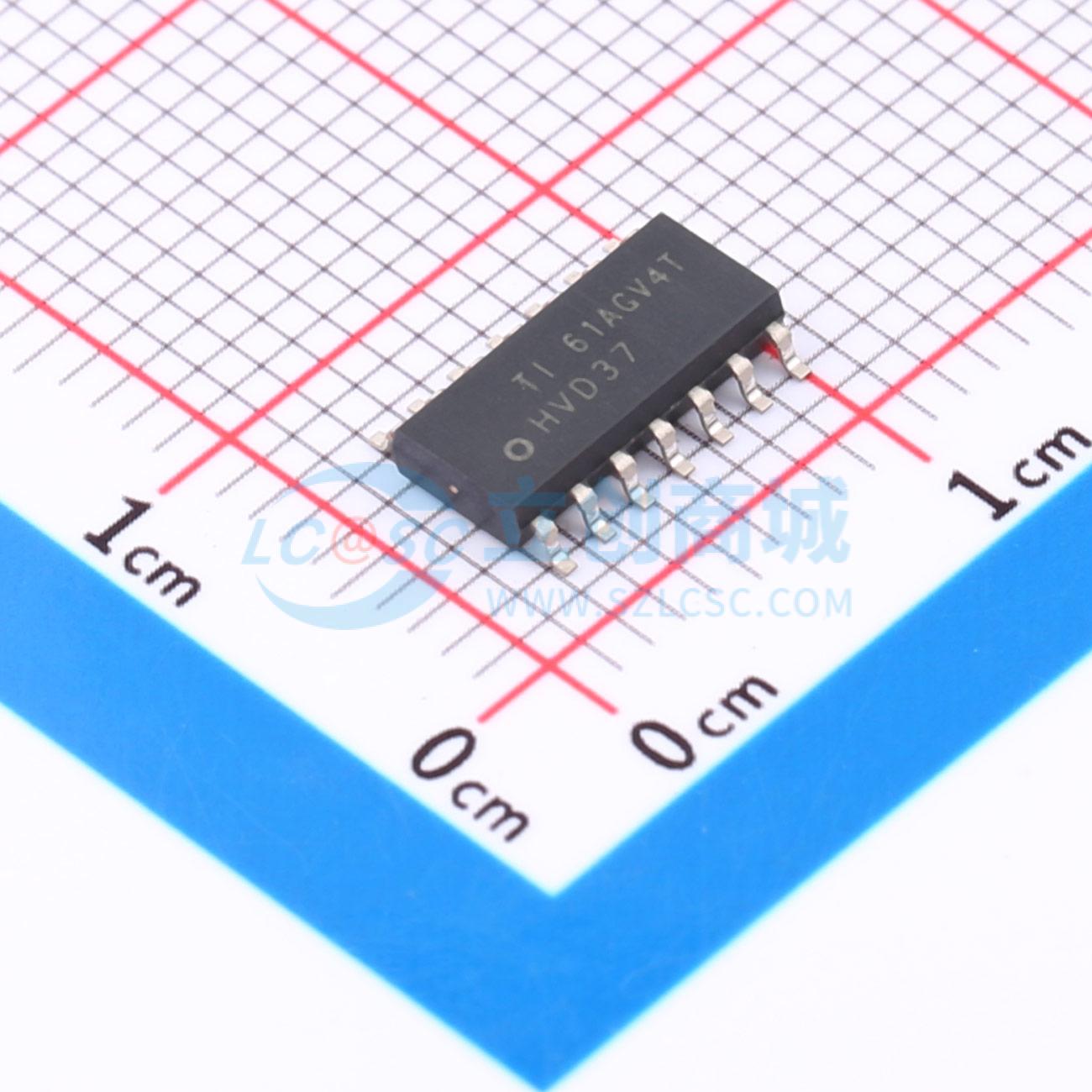

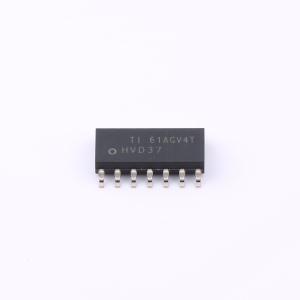

SN65HVD37D
低功耗、3.3V 电源全双工 RS-485 驱动器/接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、3.3V 电源全双工 RS-485 驱动器/接收器，适用于工业应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD37D
- 商品编号
- C1544017
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
SN65HVD37将一个强健的差分驱动器和一个具有高抗噪性的接收器结合在一起以满足要求严格的工业应用的需要。这个驱动器的差分输出和接收器的差分输入是分离的引脚，这样的话就形成了一个用于全双工（四线制）通讯的总线端口。这个驱动器和接收器可以独立启用并特有一个宽泛的共模电压范围，这使得此设备适合在长线缆上运行的多点应用。SN65HVD37额定工作温度范围为 -40℃至85℃
商品特性
- 低电流待机模式：<11A典型值
- 工作静态电流 < 1mA
- 为避免噪声干扰的高接收器迟滞（典型值60mV）
- 1/8单位负载(在总线上多达256个结点)
- 超过15kV HBM的总线引脚ESD保护
- 用于高达20Mbps信号传输速度的驱动器输出转换时间优化
- 用于带电插入应用的无波形干扰的加电和断电保护
- 5V-容错逻辑输入
- 总线空闲、打开和短路故障安全
- 驱动器电流限制和热关断
- 全面符合所有TIA-485-A规范
应用领域
- 电信设备
- 工业自动化
- 过程自动化
- 楼宇自动化
- 销售点（POS）终端
