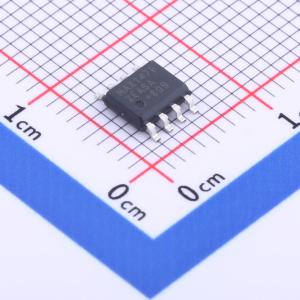

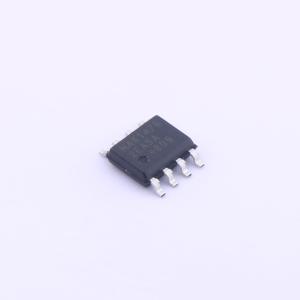

温馨提醒：图片仅供参考，商品以实物为准

MAX14782EASA+

MAX14782E 500Kbps 3.3V 至 5V RS-485/RS-422 收发器，带±35kV HBM ESD 保护

描述: 半双工 RS-485/RS-422 收发器，工作电压为 3.3V 或 5V，数据速率高达 500kbps，具有高 ESD 保护。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14782EASA+
商品编号: C1544046
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.6克(g)

商品参数

商品概述

MAX14782E是一款半双工RS-485/RS-422收发器，可在3.3V或5V电源下工作，具有高达±35kV的ESD防护性能，最高支持500kbps的数据速率。它是一款带ESD防护的3.3V至5V器件，适用于高速半双工通信，集成热插拔功能可在上电或热插入过程中消除总线上的错误跳变。该器件具备故障安全接收器输入，可在输入短路或开路时保证接收器输出为逻辑高电平，具有1单位负载接收器输入阻抗，总线上最多允许接入32个收发器。

商品特性

集成保护可提高终端设备正常运行时间
高ESD防护:
- ±35kV HBM ESD（符合JEDEC JS-001-2012）
- ±20kV 空气间隙ESD（符合IEC 61000-4-2）
- ±12kV 接触ESD（符合IEC 61000-4-2）
- ±4kV EFT（符合IEC 61000-4-4）
输出具备短路保护
真正故障安全接收器，可防止接收器输入短路或开路时出现错误跳变
热插拔能力，可消除上电或热插入过程中的错误跳变
电源电压范围为3V至5.5V
最高数据速率可达500kbps
工作温度范围为-40℃至+125℃
总线上最多允许接入32个收发器
最大关断电流低至10μA，可降低功耗

应用领域

运动控制器
现场总线网络
编码器接口
背板总线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	32
	静电保护	±35kV
	工作温度	-40℃~+125℃
	静态电流	4mA
	通讯模式	半双工
	功能特性	热插拔保护；热关断保护；使能关断；过流保护；低功耗模式
