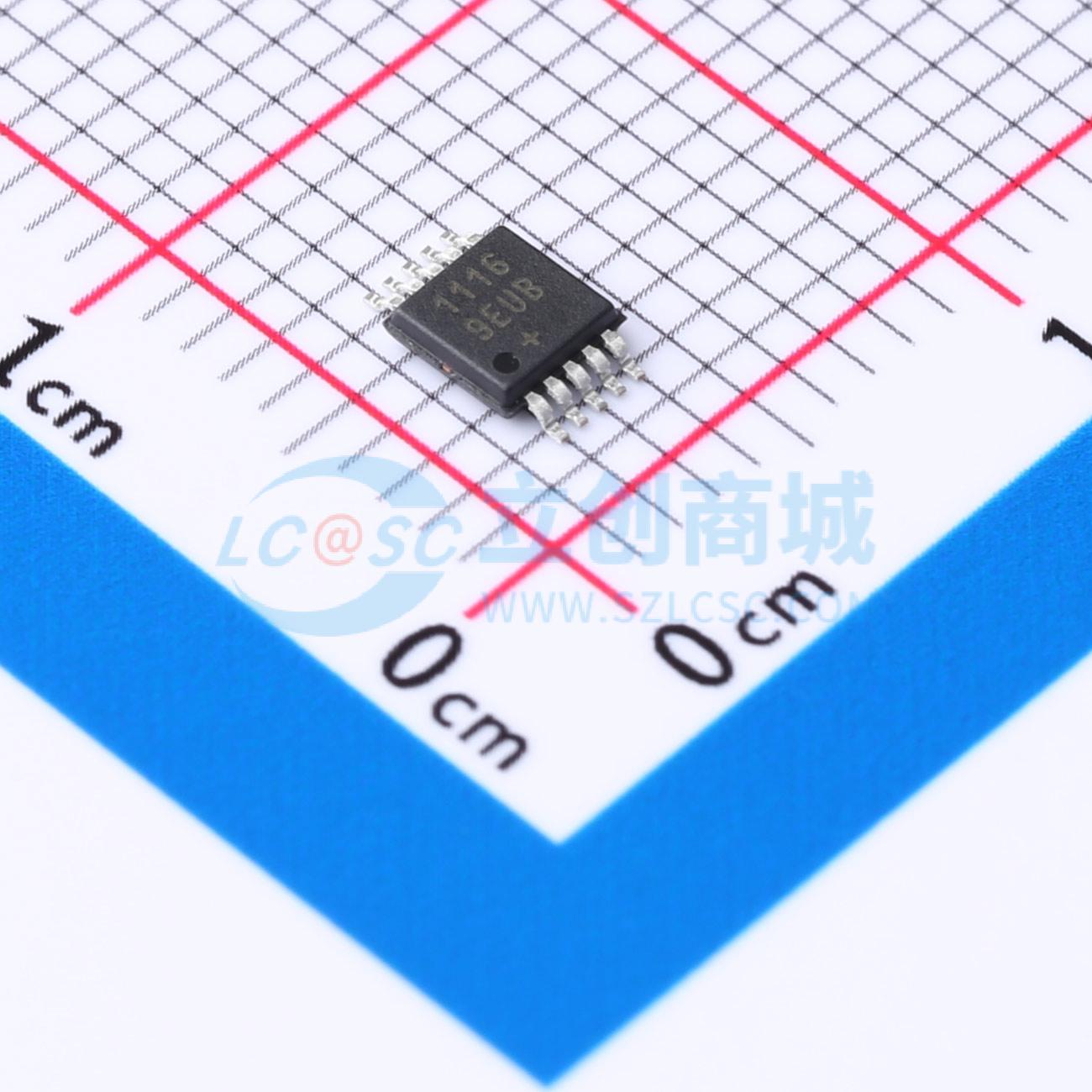

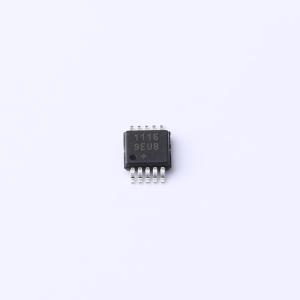

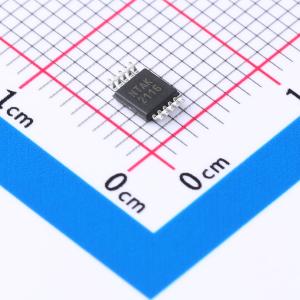

温馨提醒：图片仅供参考，商品以实物为准

MAX11169EUB+

描述: MAX11169是一款16位、250ksps的SARADC，具有真正的双极输入范围、内部参考和小型封装。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11169EUB+
商品编号: C1543322
商品封装: uMAX-10
包装方式: 管装
商品毛重: 1.1克(g)

商品参数

商品概述

MAX11169是一款16位、250ksps的逐次逼近寄存器（SAR）模数转换器（ADC），具有出色的交流和直流性能，具备真正的双极性输入范围、内部基准和小尺寸特点。该器件在单5V电源供电时，可测量±5V（10VP-P）的输入范围。其采用专利电荷泵架构，可直接对高阻抗源进行采样。MAX11169集成了带内部缓冲器的低漂移基准，节省了外部基准的成本和空间。该ADC在10kHz时可实现93dB的信噪比（SNR）和 -101dB的总谐波失真（THD）。MAX11169保证16位无失码，积分非线性（INL）典型值为±0.5 LSB。 MAX11169使用与SPI兼容的串行接口进行通信，支持2.5V、3V、3.3V或5V逻辑电平。该串行接口可用于多通道应用中多个ADC的级联，并提供忙指示选项，简化了系统同步和定时。 MAX11169采用10引脚、3mm x 5mm的μMAX封装，工作温度范围为 -40°C至 +85°C。

商品特性

高直流/交流精度，提升测量质量
16位分辨率，无失码
250ksps吞吐量，无流水线延迟
10kHz时93dB SNR和 -101dB THD
0.5 LSBRMS输入参考噪声
微分非线性（DNL）典型值为±0.2 LSB，积分非线性（INL）典型值为±0.5 LSB
高度集成的ADC，节省成本和空间
内部基准温漂为±7ppm/°C
内部基准缓冲器
±5V双极性模拟输入范围
宽电源范围和低功耗，简化电源设计
5V模拟电源
2.3V至5V数字电源
250ksps时功耗为33mW
关断模式下电流为10μA
多行业标准串行接口和小封装，减小尺寸
与SPI/QSPI/MICROWIRE/DSP兼容的串行接口
3mm x 5mm、10引脚微型μMAX封装

应用领域

工业过程控制
数据采集系统
医疗仪器
自动测试设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI

	属性	参数值
	差分输入	否
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
	信噪比	93dB
	基准电压源温漂	7ppm/℃
