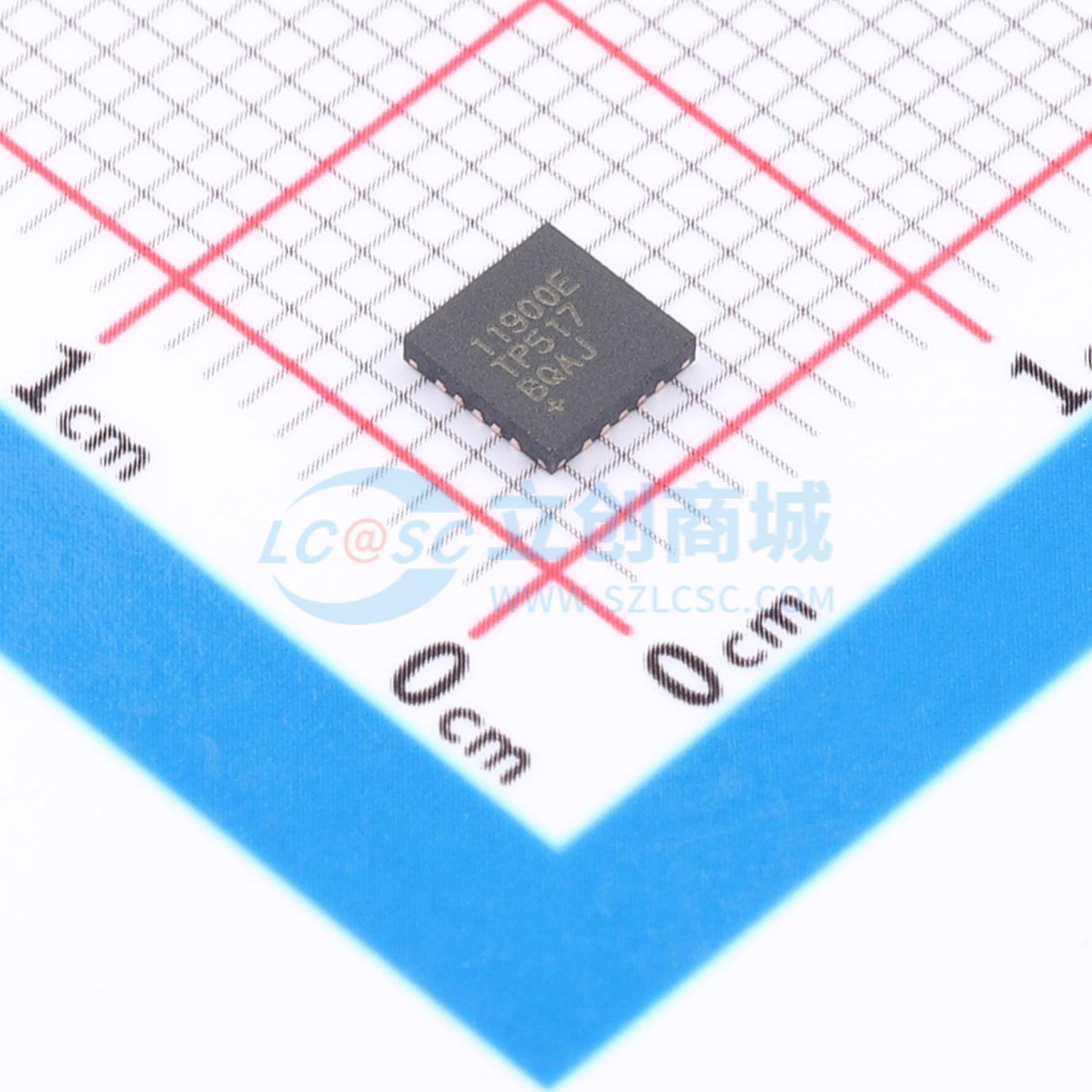

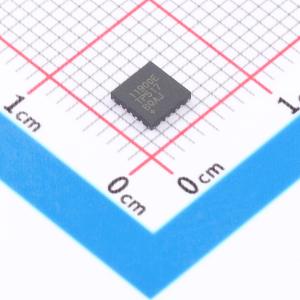

温馨提醒：图片仅供参考，商品以实物为准
MAX11900ETP+
16位，1 Msps，低功耗，全差分SAR ADC
- 描述
- 16位、1Msps、低功耗、全差分SAR ADC、带基准缓冲器的16位、低功耗、SAR ADC
- 商品型号
- MAX11900ETP+
- 商品编号
- C1543378
- 商品封装
- TQFN-20-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 1MHz | |
| 通道数 | 1 | |
| 工作电压 | 1.7V~1.9V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95.6dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR |
商品概述
MAX11900是一款16位、1Msps、单通道、全差分逐次逼近寄存器（SAR）模数转换器（ADC），内置基准缓冲器。MAX11900具备出色的静态和动态性能，功耗在同类产品中表现优异，且与吞吐量直接成比例。该器件的单极性差分输入范围为±VREF。电源包括为基准缓冲器提供的3.3V电源、1.8V模拟电源、1.8V数字电源，以及1.5V至3.6V的数字接口电源。 这款ADC的信噪比（SNR）达95.6dB，总谐波失真（THD）为 -115dB，保证16位分辨率且无失码，积分非线性（INL）最大为0.5 LSB。 MAX11900使用与SPI兼容的串行接口传输数据。该器件采用20引脚、4mm×4mm的TQFN封装，工作温度范围为 -40°C至 +85°C。
商品特性
- 高直流/交流精度，提升测量质量
- 16位分辨率，无失码
- 1Msps吞吐量，无流水线延迟
- 10kHz时，SNR为95.6dB，THD为 -115dB
- 过渡噪声为0.4 LSBRMS
- 微分非线性（DNL）最大为±0.25 LSB，积分非线性（INL）最大为±0.5 LSB
- 宽电源范围和低功耗，简化电源设计
- 1.8V模拟电源
- 1.5V至3.6V数字电源
- 1Msps时功耗为6.7mW
- 1ksps时功耗为6.7µW
- 关断模式下电流为1µA
- 多行业标准串行接口和小封装，减小尺寸
- 与SPI/QSPI/MICROWIRE DSP兼容的串行接口
- 4mm x 4mm 20引脚TQFN封装
应用领域
- 测试与测量
- 自动测试设备
- 医疗仪器
- 过程控制与工业自动化
- 数据采集系统
- 电信
- 电池供电设备
