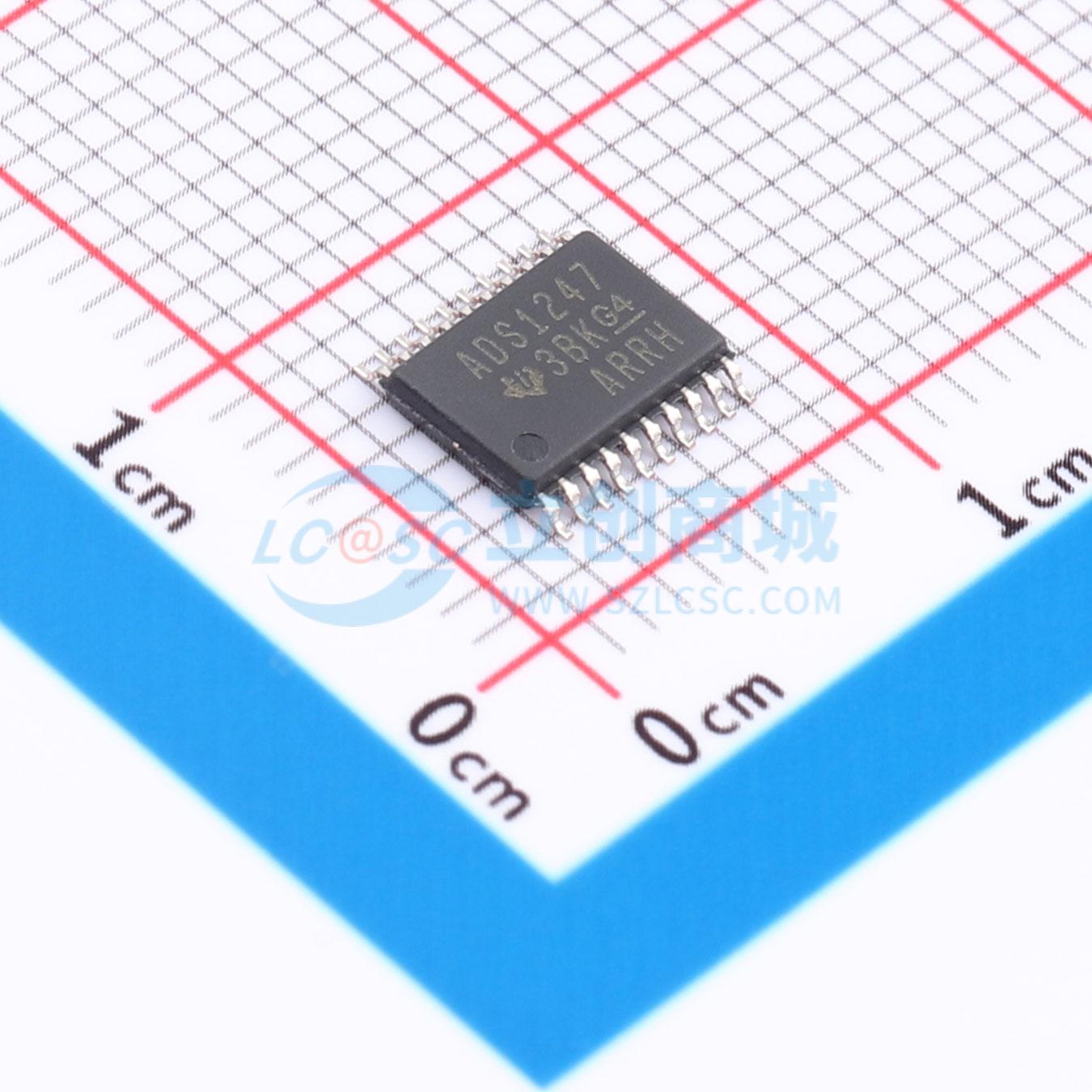

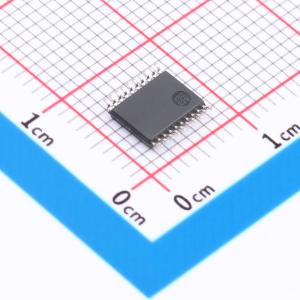

ADS1247IPW

ADS1246、ADS1247和ADS1248器件是精密的24位模数转换器（ADC），具备许多集成特性，可降低传感器测量应用的系统成本和元件数量。这些器件具有低噪声可编程增益放大器（PGA）、带单周期稳定数字滤波器的精密ΔΣ ADC以及内部振荡器。ADS1247和ADS1248器件还提供内置低漂移电压基准和两个匹配的可编程激励电流源（IDAC）。 输入多路复用器为ADS1248提供四个差分输入，为ADS1247提供两个差分输入，为ADS1246提供一个差分输入。此外，该多路复用器集成了传感器烧毁检测、热电偶电压偏置、系统监控和通用数字I/O（ADS1247和ADS1248）。PGA提供高达128 V/V的可选增益。这些特性为包括热电偶、热敏电阻和电阻式温度检测器（RTD）在内的温度传感器测量应用以及包括电阻桥传感器在内的其他小信号测量提供了完整的前端解决方案。数字滤波器在单周期内稳定，支持使用输入多路复用器时的快速通道切换，并提供高达2 kSPS的数据速率。对于20 SPS或更低的数据速率，滤波器可抑制50 Hz和60 Hz的干扰。

• 可编程数据速率高达2 kSPS
• 所有数据速率下单周期稳定
• 20 SPS时同时抑制50 Hz和60 Hz干扰
• 模拟多路复用器，具有8个（ADS1248）和4个（ADS1247）独立可选输入
• 低噪声PGA：PGA = 128时为48 nV_RMS
• 双匹配可编程激励电流源
• 低漂移内部2.048 V基准：10 ppm/°C（最大值）
• 传感器烧毁检测
• 4个或8个通用I/O（ADS1247、ADS1248）
• 内部温度传感器
• 电源和V_REF监控（ADS1247、ADS1248）
• 自校准和系统校准
• SPI兼容串行接口
• 模拟电源：单极性（2.7 V至5.25 V）和双极性（±2.5 V）工作
• 数字电源：2.7 V至5.25 V

• 温度传感器测量：RTD、热电偶和热敏电阻
• 压力测量
• 流量计
• 工厂自动化和过程控制
