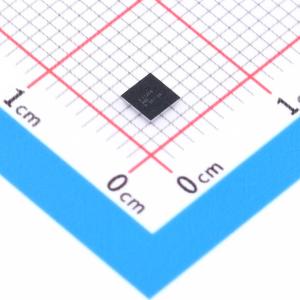

温馨提醒：图片仅供参考，商品以实物为准

MAX11259AWX+T

描述: 6通道，24位Delta-SigmaADC，具有高分辨率，适用于需要宽动态范围的工业应用
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX11259AWX+T
商品编号: C1543358
商品封装: WLP-36(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MAX11259是一款6通道、24位Δ-Σ型ADC，在实现卓越性能的同时，功耗极低。高达16ksps的采样率可实现精密直流测量。MAX11259通过兼容I2C的串行接口进行通信，采用小型（3mm x 3mm）WLP封装。 MAX11259提供一个噪声为6.2nV/√Hz的可编程增益放大器（PGA），增益设置范围为1倍至128倍。集成的PGA可将信号输入与开关电容采样网络隔离开来。PGA还使MAX11259能够直接与高阻抗源接口，而不会影响可用动态范围。 MAX11259可由2.7V至3.6V的单路模拟电源供电，也可由±1.8V的双路模拟电源供电，允许对低于地电位的模拟输入进行采样。数字电源范围为1.7V至2.0V或2.0V至3.6V，可与1.8V、2.5V、3V或3.3V逻辑电平进行通信。

商品特性

为需要宽动态范围的工业应用提供高分辨率
50sps时信噪比为133dB
1000sps时信噪比为124dB
延长便携式应用的电池续航时间
工作模式电流为2.2mA
睡眠电流为1μA
单路或双路模拟电源，提供灵活的输入电压范围
2.7V至3.6V（单电源）或±1.8V（双电源）
支持系统集成
低噪声、6.2nV/√Hz的PGA，增益为1、2、4、8、16、32、64、128
6通道、全差分输入
支持按需进行器件和系统增益及失调校准
用户可编程失调和增益寄存器
小封装下的强大性能
工作温度范围为-40°C至+125°C
WLP封装，3mm x 3mm（6x6焊球阵列）

应用领域

可穿戴电子设备
秤
压力传感器
电池供电仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	16kHz
	通道数	6
	工作电压	2.7V~3.6V

	属性	参数值
	接口类型	I2C
	差分输入	-
	积分非线性	-
	工作温度	-40℃~+125℃
