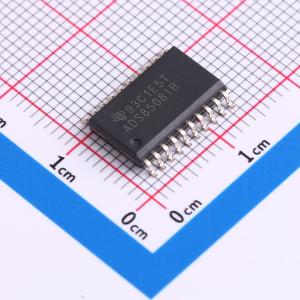

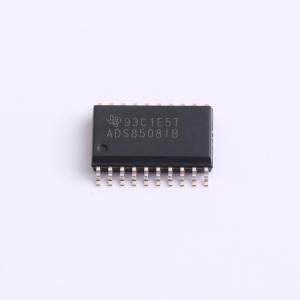

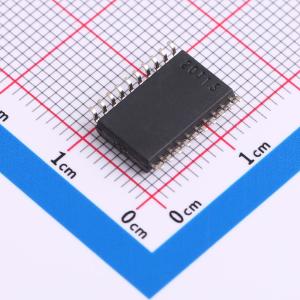

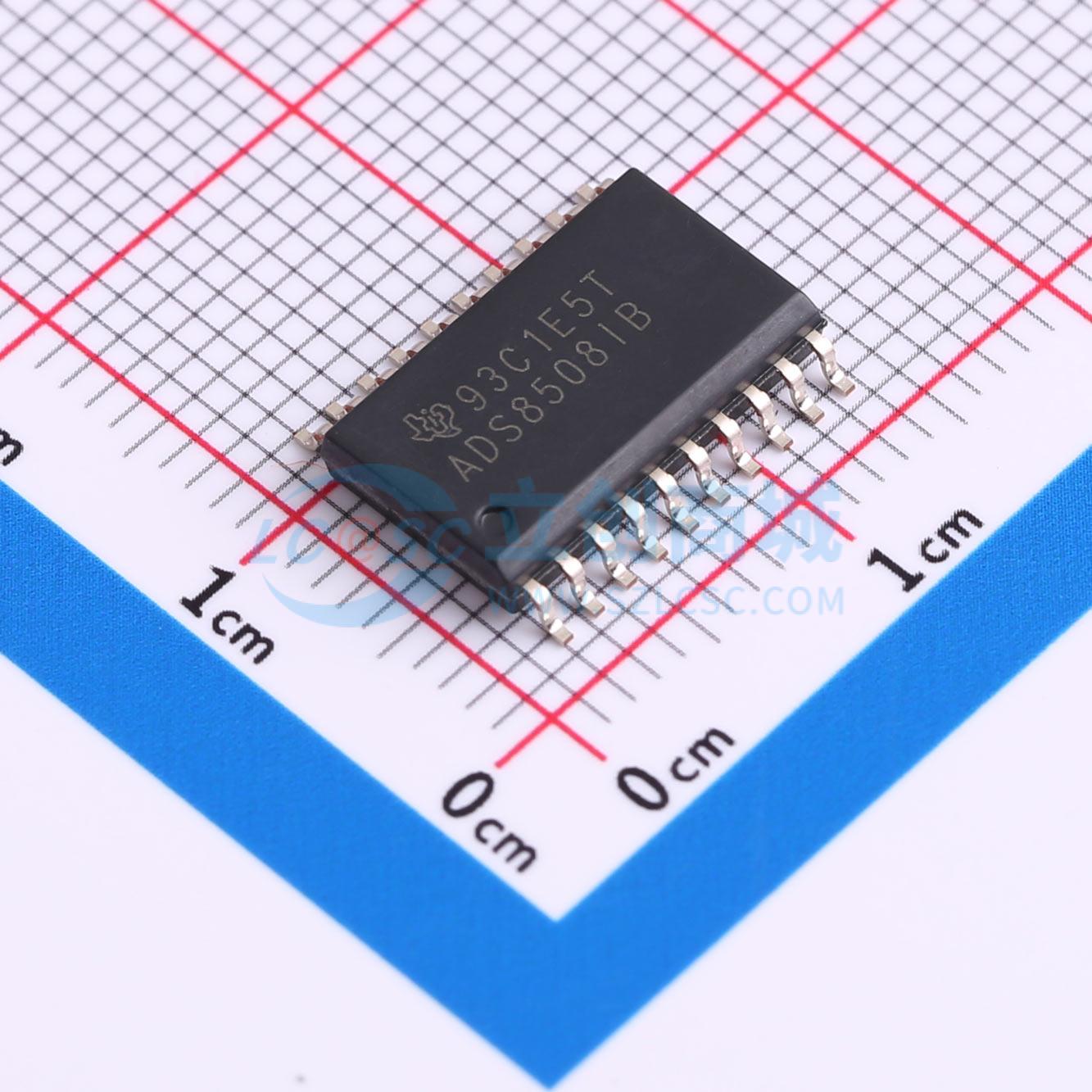

温馨提醒：图片仅供参考，商品以实物为准

ADS8508IBDW

12位 250KSPS 串行CMOS采样模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8508 具有串行接口 2.5V 内部基准的 12 位 250kHz CMOS 模数转换器
品牌名称: TI(德州仪器)
商品型号: ADS8508IBDW
商品编号: C1543338
商品封装: SOIC-20-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	72dB
	时钟/振荡器	内置；外置
	时钟频率(fc)	9MHz；100kHz~26MHz
	基准电压源	内置；外置
	基准电压源温漂	8ppm/℃
	可变增益	不支持
	ADC架构	SAR

商品概述

ADS8508是一款采用先进CMOS结构的完整12位采样模数（A/D）转换器。它包含一个完整的基于电容的12位逐次逼近寄存器（SAR）A/D转换器，具备采样保持、参考源、时钟和串行数据接口。数据可以使用内部时钟输出，也可以与外部数据时钟同步。ADS8508还提供输出同步脉冲，便于与标准DSP处理器配合使用。 ADS8508在全温度范围内的采样率为250 kHz。精密电阻提供多种输入范围，包括±10 V和0 V至5 V，同时其创新设计允许使用单一+5 V电源供电，功耗低于100 mW。 ADS8508采用20引脚SO封装，完全适用于工业级-40°C至85°C的温度范围。

商品特性

250 kHz采样率
4 V、5 V、10 V、±3.33 V、±5 V和±10 V输入范围
输入频率为45 kHz时，信纳比（SINAD）为73 dB
最大积分非线性（INL）为±0.45 LSB
最大微分非线性（DNL）为±0.45 LSB，12位无丢码
双极性零误差为±1 LSB
双极性零误差漂移为±0.4 ppm/°C
六种指定输入范围
具备菊花链（TAG）功能的SPI兼容串行输出
5 V电源
引脚与ADS7808（低速）和16位ADS8509/7809兼容
可使用内部或外部参考源
采样率为250 ksps时，典型功耗为70 mW
20引脚SO封装
简单的DSP接口

应用领域

工业过程控制
数据采集系统
数字信号处理
医疗设备仪器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	250kHz
	通道数	-
	工作电压	5V
	接口类型	SPI
	差分输入	否
	积分非线性	0.45LSB
