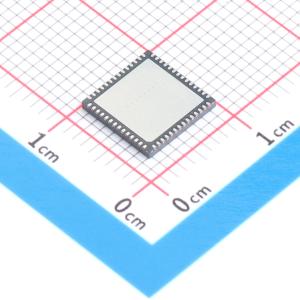

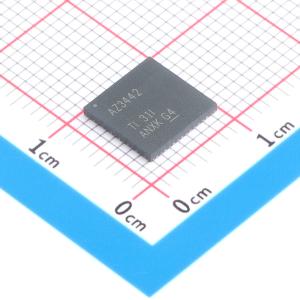

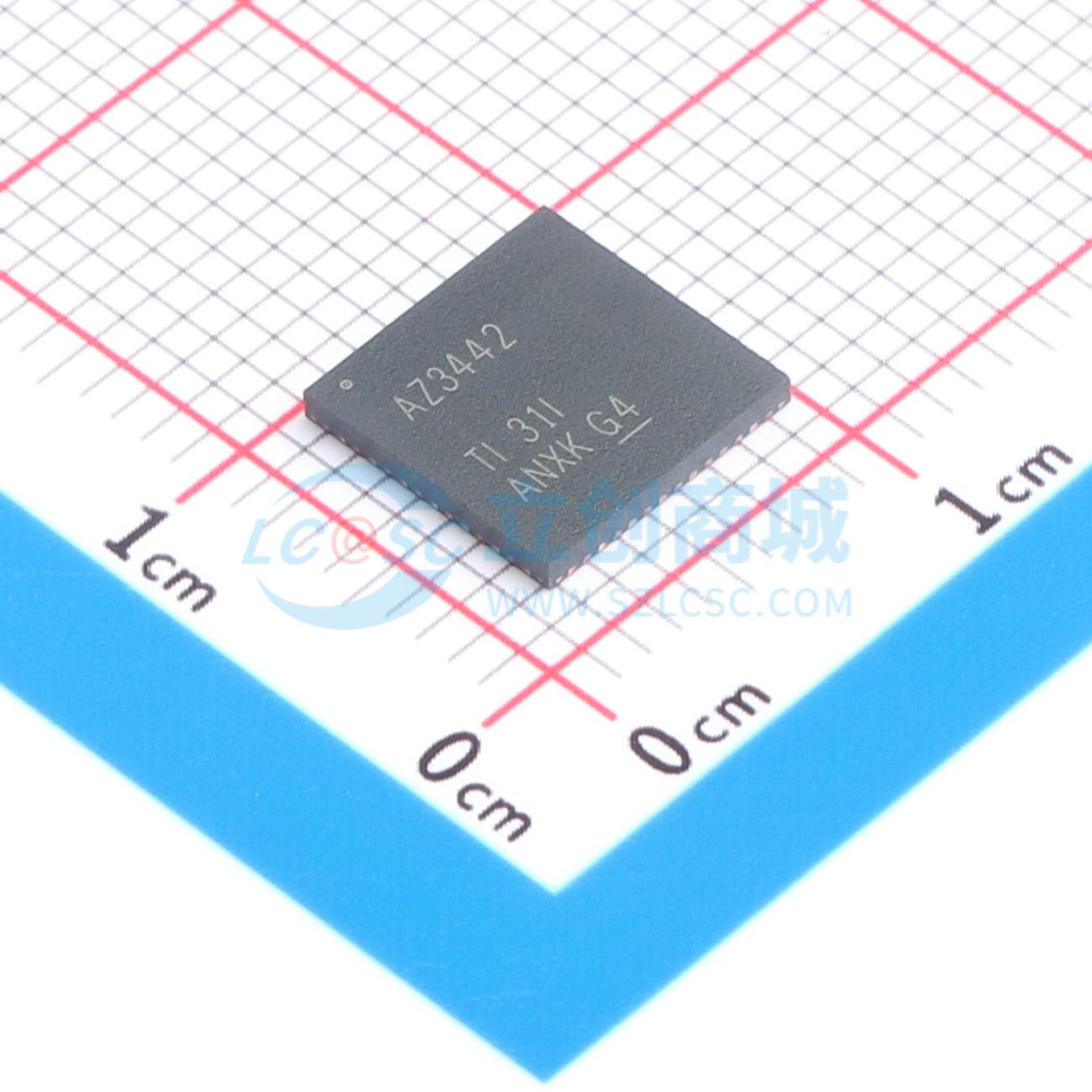

温馨提醒：图片仅供参考，商品以实物为准

ADC3442IRTQT

四通道、14位、25MSPS至125MSPS模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC3442 四通道、14 位、50MSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADC3442IRTQT
商品编号: C1542925
商品封装: QFN-56-EP(8x8)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADC344x 器件属于高线性度、超低功耗、四通道、14 位、25MSPS 至 125MSPS 模数转换器(ADC) 系列。此类器件专门设计用于支持具有宽动态范围需求且要求苛刻的高输入频率信号。输入时钟分频器可给予系统时钟架构设计更高的灵活性，同时 SYSREF 输入可实现整个系统同步。 ADC344x 系列支持串行低压差分信令(LVDS)，从而减少接口线路的数量，实现高系统集成密度。串行 LVDS 接口为双线制，通过两个 LVDS 对串行输出每个 ADC 数据。此外，也可提供单线制串行 LVDS 接口。内部锁相环(PLL) 会将传入的 ADC 采样时钟加倍，以获得串行输出各通道的 14 位输出数据时所使用的位时钟。除了串行数据流之外，数据帧和位时钟也作为 LVDS 输出进行传送。

商品特性

四通道
14 位分辨率
单电源：1.8V
串行低压差分信号(LVDS) 接口
支持 1 分频、2 分频和 4 分频的灵活输入时钟缓冲器
f₁ₙ = 70MHz 时，信噪比 (SNR)=72.4dBFS，无杂散动态范围 (SFDR)=87dBc
超低功耗：125MSPS 时为每通道 98mW
通道隔离：105dB
内部抖动和斩波
支持多芯片同步
与 12 位版本器件之间具有引脚到引脚兼容性
封装：超薄四方扁平无引线(VQFN)-56 (8mm x 8mm)

应用领域

多载波、多模式蜂窝基站雷达和智能天线阵列
电机控制反馈网络和矢量分析器
通信测试设备
无损检测
微波接收器
软件定义无线电(SDR)正交和分集无线电接收器

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	50MHz
	通道数	4
	工作电压	1.8V
	接口类型	串行

	属性	参数值
	差分输入	是
	积分非线性	0.8LSB
	工作温度	-40℃~+85℃
	信噪比	72.9dB
	时钟/振荡器	内置
	时钟频率(fc)	50MHz
