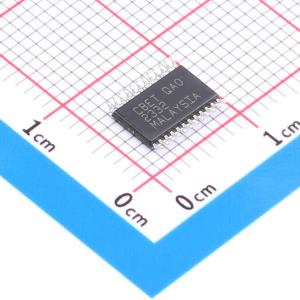

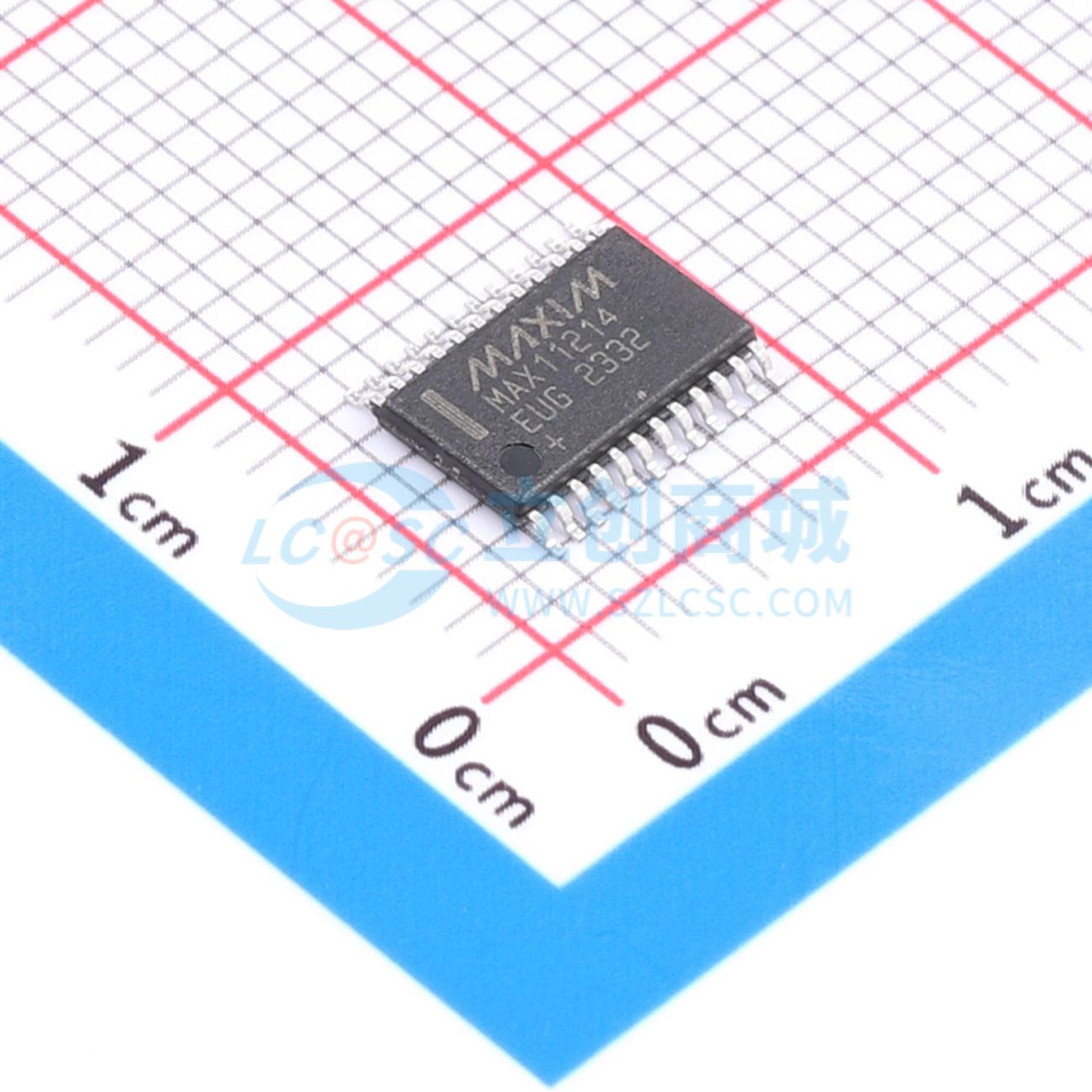

温馨提醒：图片仅供参考，商品以实物为准
MAX11214EUG+
24位、5mW、140dB信噪比、32ksps Δ-Σ ADC 带集成PGA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位、5mW、140dB SNR、32ksps Δ-Σ ADC，集成PGA、同类产品功耗最低的24位ADC
- 商品型号
- MAX11214EUG+
- 商品编号
- C1542933
- 商品封装
- TSSOP-24
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 32kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 140dB | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 4.096MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 8kHz；62.5Hz | |
| 静态电流 | 1.2mA |
商品概述
MAX11214是一款24位Δ-Σ型ADC，在功耗低至5mW的情况下，可实现出色的140dB信噪比（SNR）。高达32ksps的采样率支持精密直流和交流测量。积分非线性（INL）最大保证为4ppm，总谐波失真（THD）为 -122dB。MAX11214通过兼容SPI的串行接口进行通信，采用小型24引脚TSSOP封装。 MAX11214提供一款6.5nV/√Hz噪声的可编程增益放大器（PGA），增益设置范围为1倍至128倍。还可选配缓冲器，用于将信号输入与开关电容采样网络隔离开来。这使得MAX11214能够与高阻抗信号源配合使用，且不会影响可用动态范围。 MAX11214可采用2.7V至3.6V单路模拟电源供电，也可采用±1.8V双路模拟电源供电，允许对低于地电位的模拟输入进行采样。数字电源范围为2.0V至3.6V，可与2.5V、3V或3.3V逻辑电平通信。
商品特性
- 适用于需要宽动态范围的仪器仪表应用的高分辨率
- 15.6sps时SNR为134dB
- 500sps时SNR为124dB
- 50sps时无噪声分辨率为21位
- 1ksps时无噪声分辨率为18.6位
- 延长便携式应用的电池续航时间
- 模拟电源（AVDD）供电时，工作模式电流为1.2mA
- 模拟电源（AVDD）供电时，PGA低噪声模式电流为2.6mA
- 睡眠电流为1μA
- 直流测量的高精度
- 积分非线性（INL）典型值为1ppm，最大值为4ppm
- 单路或双路模拟电源提供灵活的输入电压范围
- 2.7V至3.6V（单电源）或±1.8V（双电源）
- 灵活的高性能滤波器架构简化设计
- 可编程SINC + FIR + IIR滤波器
- 线性或最小相位响应
- 可编程高通滤波器
- 可选FIR数据速率：62.5sps至8ksps
- 支持系统集成
- 低噪声PGA，增益为1、2、4、8、16、32、64、128倍
- 可选信号缓冲器
- 3个通用I/O端口
- 支持对增益和失调进行集成式器件和系统校准
- 坚固的24引脚TSSOP封装
应用领域
- 地震数据采集
- 科学仪器
- 高精度便携式传感器
- 医疗设备
- 自动测试设备（ATE）
