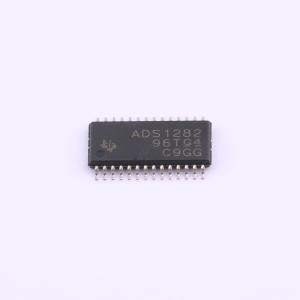

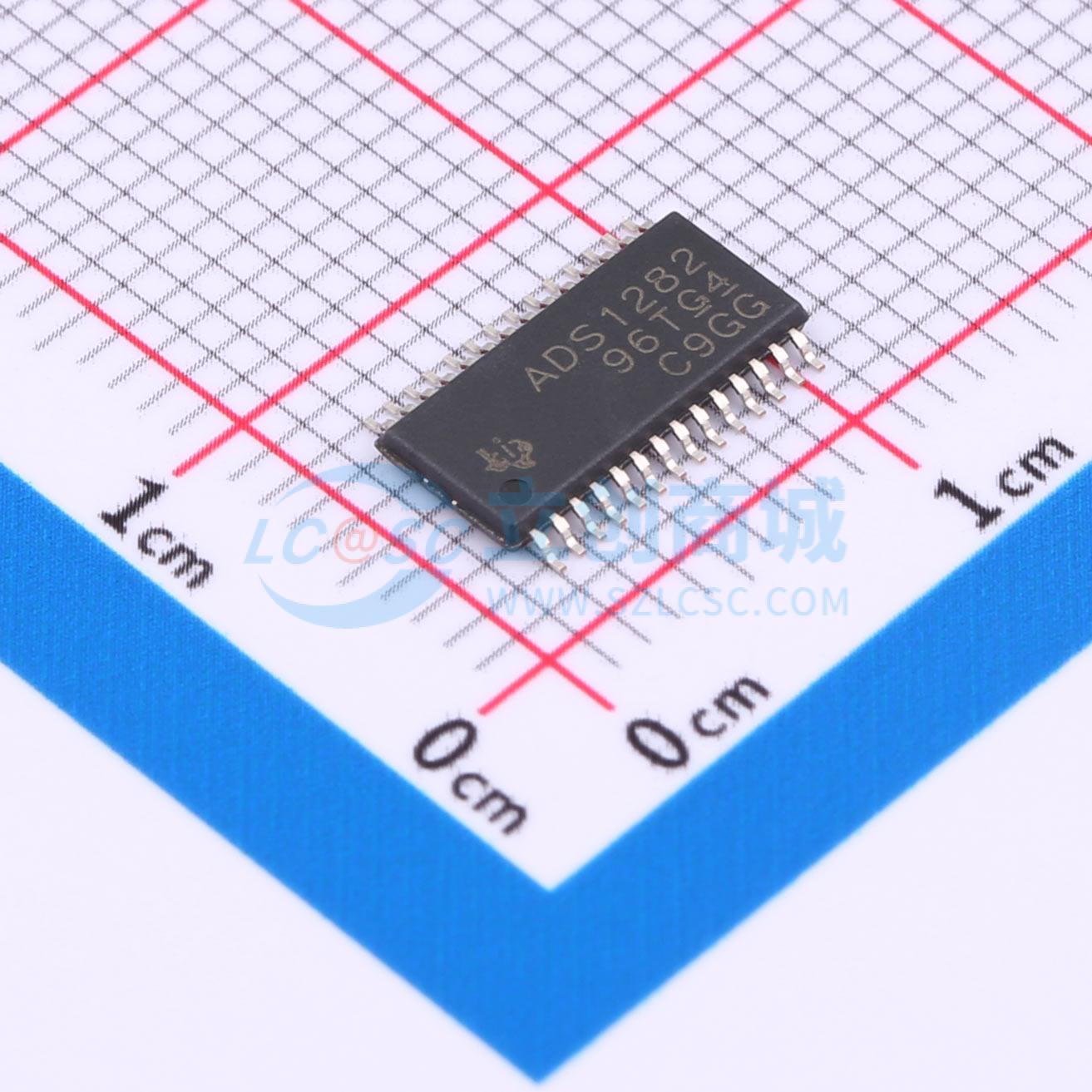

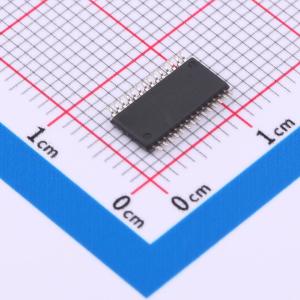

ADS1282IPWR

ADS1282 高分辨率模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1282 用于地震监测和能源勘探且具有 PGA 的超高分辨率 4kSPS 2 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1282IPWR
商品编号: C1542944
商品封装: TSSOP-28
包装方式: 编带
商品毛重: 0.53克(g)

商品参数

商品概述

ADS1282是一款高性能单芯片模数转换器（ADC），集成了低噪声可编程增益放大器（PGA）和双通道输入多路复用器（mux）。ADS1282适用于能源勘探和地震监测等严苛环境。该转换器采用四阶、本质稳定的Δ-Σ调制器，具备出色的噪声和线性性能。调制器可与片上数字滤波器配合使用，也可绕过调制器，使用后处理滤波器。灵活的输入多路复用器提供额外的外部输入用于测量，以及内部自测试连接。可编程增益放大器具有出色的低噪声（5 nV/√Hz）和高输入阻抗，可在宽增益范围内轻松连接地震检波器和水听器。数字滤波器提供250至4000样本每秒（SPS）的可选数据速率。高通滤波器（HPF）具有可调节的转折频率。片上增益和失调缩放寄存器支持系统校准。同步输入（SYNC）可用于同步多个ADS1282的转换。同步输入还可接受时钟输入，用于连续校准外部源的转换。放大器、调制器和滤波器的总功耗为25 mW。ADS1282采用紧凑的TSSOP - 28封装，工作温度范围为-40°C至+85°C，最大工作温度可达+125°C。

商品特性

高分辨率：130 dB信噪比（250 SPS）
高精度：总谐波失真：–122 dB；积分非线性：0.5 ppm
低噪声可编程增益放大器
双通道输入多路复用器
本质稳定的调制器，具备快速过范围检测功能
灵活的数字滤波器：Sinc + FIR + IIR（可选）
线性或最小相位响应
可编程高通滤波器
可选的有限长单位冲激响应滤波器数据速率：250 SPS至4 kSPS
滤波器旁路选项
低功耗：25 mW
关断功耗：10 μW
失调和增益校准引擎
同步输入
模拟电源：单极性（+5 V）或双极性（±2.5 V）
数字电源：1.8 V至3.3 V

应用领域

能源勘探
地震监测
高精度仪器仪表

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	31位
	采样率	250Hz
	通道数	2
	工作电压	1.65V~3.6V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	124dB
	时钟频率(fc)	4.096MHz；1MHz~4.096MHz
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	4kHz；250Hz
	静态电流	600uA
	全量程范围(FSR)	5V
