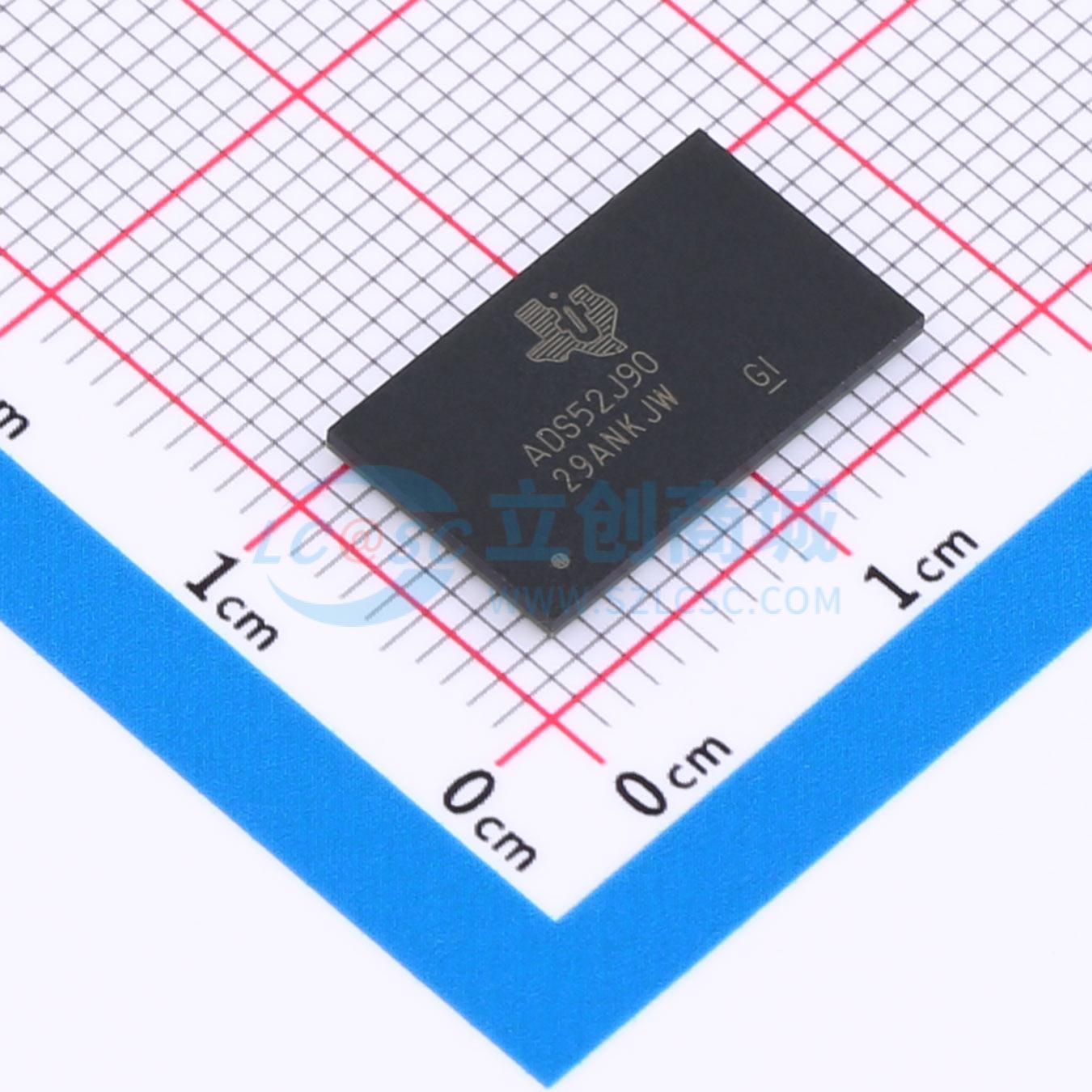

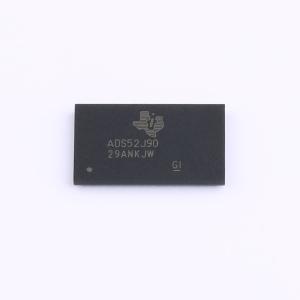

ADS52J90ZZE

描述: 16通道ADC，可配置为转换8、16或32路输入，具有10位、12位和14位三种分辨率模式，最大ADC转换速率为100MSPS（10位模式下）。
品牌名称: TI(德州仪器)
商品型号: ADS52J90ZZE
商品编号: C1542980

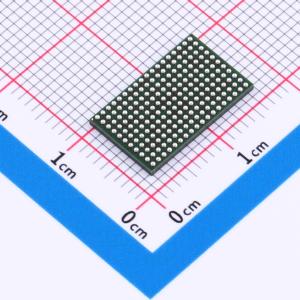

商品封装: NFBGA-198(9x15)
包装方式: 托盘
商品毛重: 0.36克(g)

商品参数

商品概述

ADS52J90是一款低功耗、高性能、16通道的模数转换器(ADC)。每个ADC在10位模式下的转换速率最高可达100MSPS。ADC分辨率越高，最高转换速率越低。该器件可配置为接受8、16或32个输入。在32位模式下，每个ADC以值为ADC转换速率一半的有效采样率对两个不同输入交替进行采样并转换。在8位输入模式下，两个ADC以交错方式对同一输入进行转换，这种情况下的有效采样率为ADC转换速率的2倍。ADC设计为根据转换速率调整其功耗。 ADC输出会进行串行化，并与帧时钟和高速位时钟一起通过低压差分信令(LVDS)接口输出。该器件还具有一个可选的JESD204B接口，同时可在16输入和32输入模式下工作。该接口的运行速率最高可达5Gbps。

商品特性

16通道ADC，可配置为转换8、16或32路输入
10位、12位和14位三种分辨率模式
最大ADC转换速率：10位模式下为100MSPS，12位模式下为80MSPS，14位模式下为65MSPS
16个ADC经配置可进行下列转换：8个输入，采样率为ADC转换速率的2倍；16个输入，采样率与ADC转换速率相同；32个输入，采样率为ADC转换速率的一半
支持10/12/14/16倍串行化的低压差分信令(LVDS)输出
5Gbps JESD接口：在16输入和32输入模式下受支持，JESD204B子类0、1和2，每条JESD信道包含2、4或8条通道
可选的数字I - Q解调器
电源：1.2V、1.8V
2VPP差分输入，0.8V共模差分或单端输入时钟
信噪比(SNR)：10位模式下为61dBFS，12位模式下为70dBFS，14位模式下为73.5dBFS
100MSPS转换速率下的功耗：41mW/通道
封装：NFBGA - 198 (9mm x 15mm)
无铅（符合RoHS标准）绿色

应用领域

超声波成像
便携式仪表
声纳和雷达
高速多通道数据采集

交货周期

订货83-85个工作日

购买数量

(160个/托盘，最小起订量 1000 个)

个

起订量：1000 个160个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	工作电压	1.2V~1.8V
	接口类型	LVDS
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	65MHz
	通道数	16
