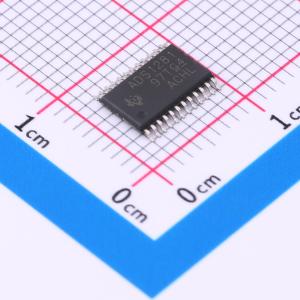

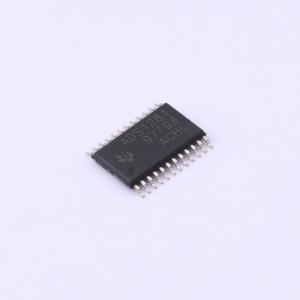

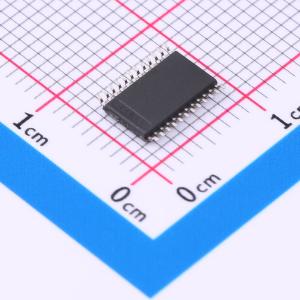

ADS1281IPW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1281 用于地震监测和能源勘探的超高分辨率 4kSPS 单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1281IPW
商品编号: C1542929
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.08克(g)

商品参数

商品概述

ADS1281是一款高性能单芯片模数转换器（ADC），专为能源勘探和地震监测等严苛环境需求而设计。单芯片设计可节省电路板面积，适用于高密度应用。该转换器采用四阶、本质稳定的ΔΣ调制器，具备出色的噪声和线性性能。该调制器可与片上数字滤波器配合使用，也可绕过片上数字滤波器，与后处理滤波器搭配使用。数字滤波器由sinc和有限脉冲响应（FIR）低通级以及无限脉冲响应（IIR）高通滤波器（HPF）级组成。可选的抽取功能可提供250至4000样本每秒（SPS）的数据速率。FIR低通级可提供线性和最小相位响应。HPF具有可调节的转折频率。片上增益和失调缩放寄存器支持系统校准。同步输入（SYNC）可用于同步多个ADS1281的转换。SYNC输入还可接受时钟输入，用于与外部源的转换进行连续对齐。调制器和滤波器的总功耗仅为12mW。ADS1281采用紧凑的TSSOP - 24封装，工作温度范围为-40°C至+85°C，最大工作温度可达+125°C。

商品特性

高分辨率：130dB SNR（250SPS）– 127dB SNR（500SPS）
高精度：总谐波失真（THD）：典型值–122dB，最大值–115dB；积分非线性（INL）：0.6ppm
本质稳定的调制器，具备快速响应的过范围检测功能
灵活的数字滤波器：sinc + FIR + IIR（可选），线性或最小相位响应
可编程高通滤波器
可选的FIR数据速率：250SPS至4kSPS
滤波器旁路选项
低功耗：工作功耗12mW；关断功耗10μW
用于失调和增益校正的校准引擎
同步输入（SYNC）
模拟电源：单极性（+5V）或双极性（±2.5V）
数字电源：1.8V至3.3V

应用领域

能源勘探
地震监测
高精度仪器仪表

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	31位
	采样率	4kHz
	通道数	1
	工作电压	5V；-2.5V~2.5V

	属性	参数值
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+125℃
	信噪比	130dB
