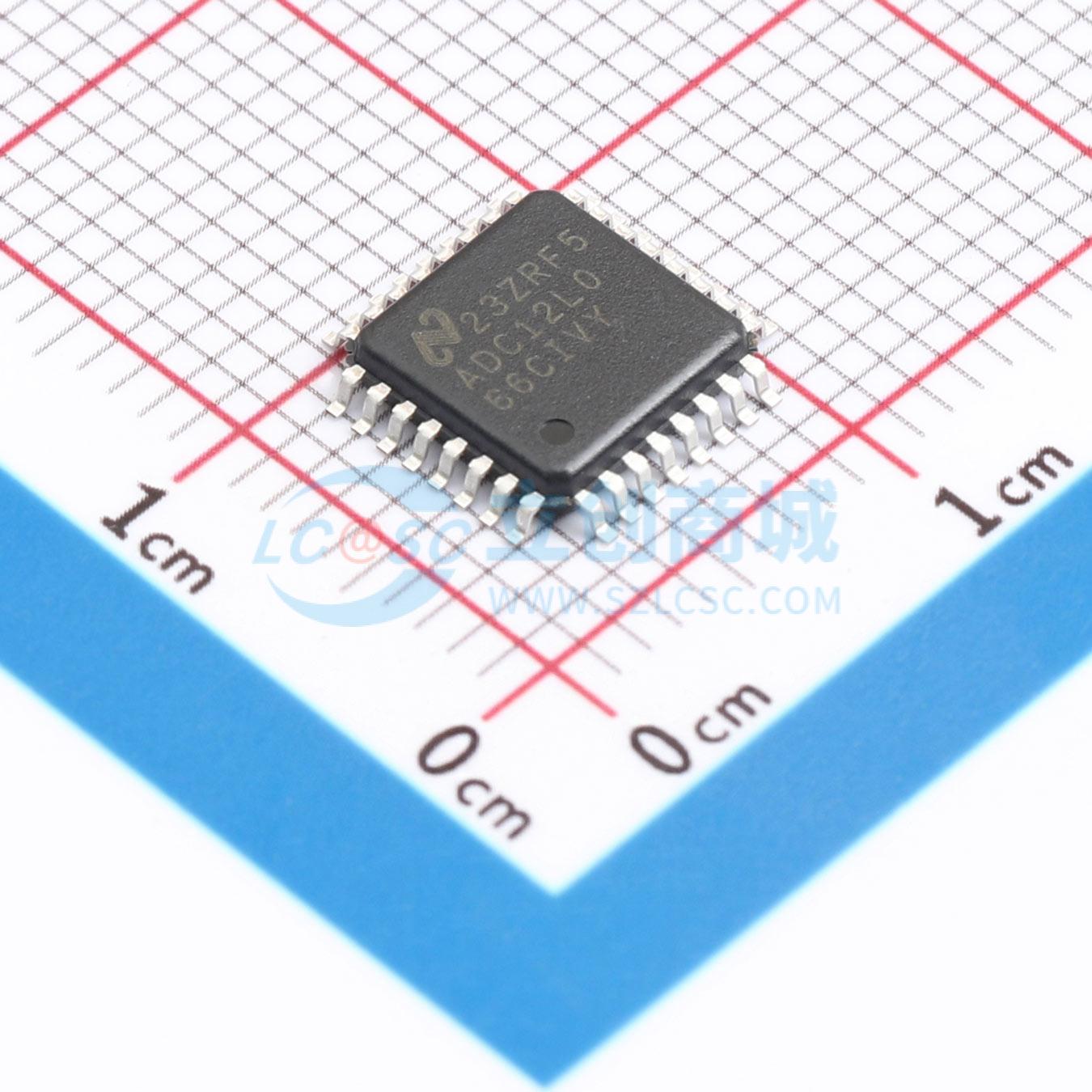

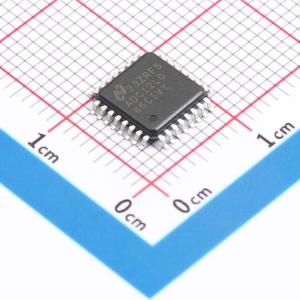

温馨提醒：图片仅供参考，商品以实物为准

ADC12L066CIVY/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC12L066是一款单电源操作的CMOS模数转换器，能够将模拟输入信号转换为12位数字字，采样速率为66MSPS，最小，具有内部采样保持电路和数字误差校正功能，提供出色的动态性能。
品牌名称: TI(德州仪器)
商品型号: ADC12L066CIVY/NOPB
商品编号: C1542914
商品封装: TQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

ADC12L066是一款单片CMOS模数转换器，能够以最低66兆采样每秒（Msps）的速率将模拟输入信号转换为12位数字字，典型工作速率可达80 Msps。该转换器采用差分流水线架构，具备数字误差校正功能和片上采样保持电路，在提供出色动态性能的同时，可将芯片尺寸和功耗降至最低。独特的采样保持级可实现450 MHz的满功率带宽。该器件采用单一3.3V电源供电，在66 Msps时功耗仅为357 mW（包括基准电流）。掉电功能可将功耗降至仅50 mW。差分输入提供的满量程输入摆幅等于±V_REF，也支持单端输入。为实现最佳性能，建议充分利用差分输入。为方便使用，片上将经过缓冲的高阻抗单端基准输入转换为差分基准，供处理电路使用。输出数据格式为12位偏移二进制。该器件采用32引脚LQFP封装，可在-40°C至+85°C的工业温度范围内工作。提供评估板以方便评估过程。

商品特性

单电源工作
低功耗
掉电模式
片上基准缓冲器

应用领域

超声与成像
仪器仪表
蜂窝基站/通信接收器
声纳/雷达
xDSL
无线本地环路
数据采集系统
DSP前端

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	66MHz
	通道数	1
	工作电压	3V~3.6V

	属性	参数值
	接口类型	-
	差分输入	是
	积分非线性	3LSB
	工作温度	-40℃~+85℃
	信噪比	66dB
