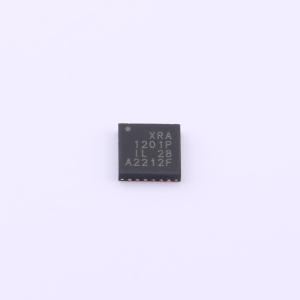

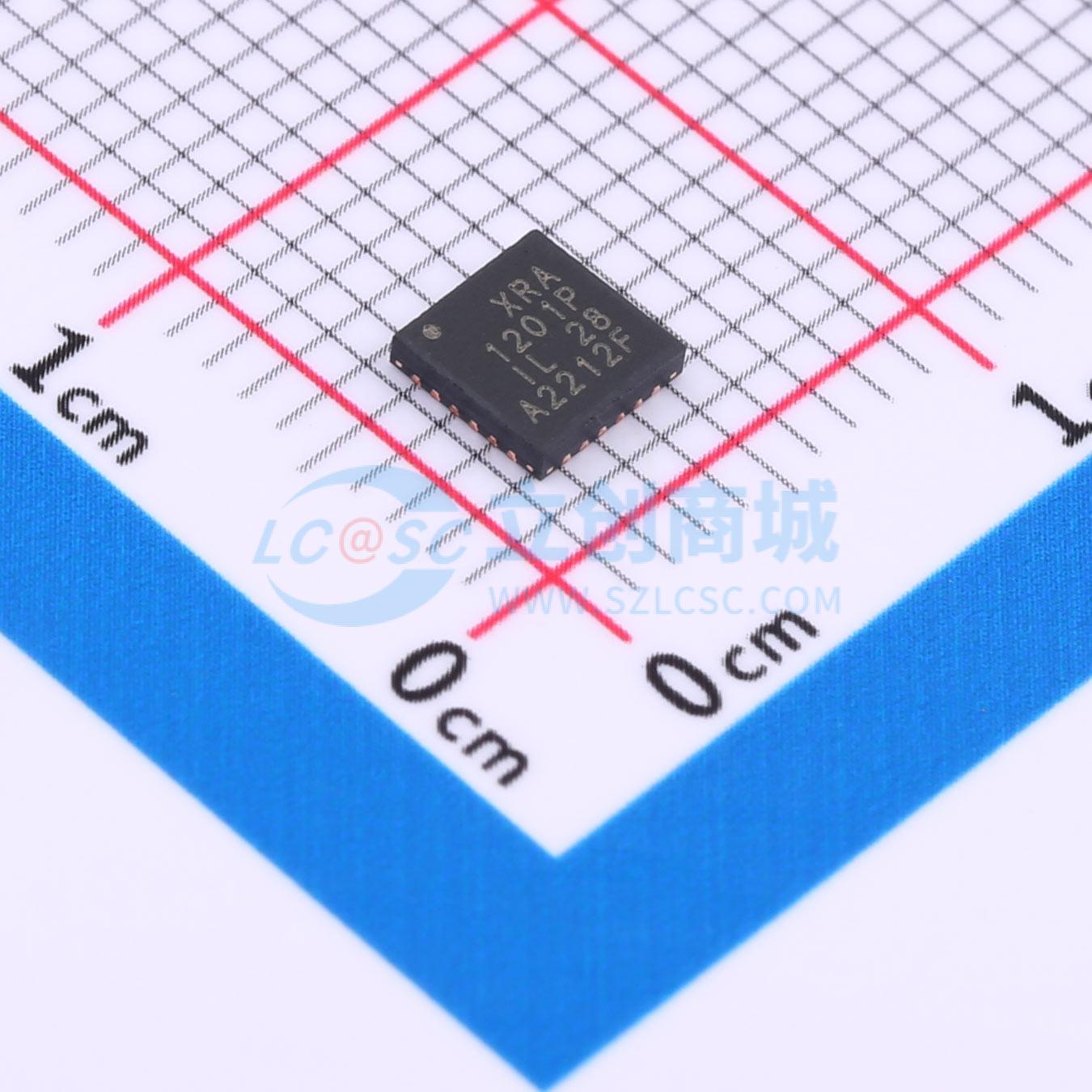

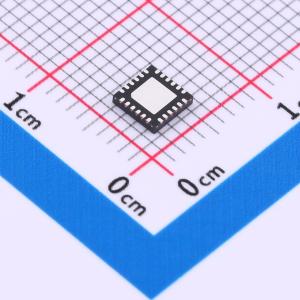

温馨提醒：图片仅供参考，商品以实物为准

XRA1201PIL24-F

16位I2C/SMBus GPIO扩展器

描述: 16位GPIO扩展器，支持I2C/SMBus接口，具有16个通用I/O端口。
品牌名称: MaxLinear(迈凌)
商品型号: XRA1201PIL24-F
商品编号: C1542492
商品封装: QFN-24-EP(4x4)
包装方式: 托盘
商品毛重: 1.01克(g)

商品参数

商品概述

XRA1201/1201P 是一款具有 I2C/SMBus 接口的 16 位 GPIO 扩展器。上电后，XRA1201 的每个 I/O 引脚上都有内部 100K 欧姆的上拉电阻，可以单独启用。XRA1201P 在上电时会启用内部上拉电阻，以确保输入处于已知状态。

此外，XRA1201/1201P 上的 GPIO 可以单独控制和配置。作为输出，GPIO 可以设置为高电平、低电平或三态模式。三态模式功能对于从远程设备移除电源但仍可能连接到 GPIO 扩展器的应用非常有用。

作为输入，可以启用或禁用内部上拉电阻，并且可以反转输入极性。中断可以编程为不同的行为。中断可以被编程为在上升沿、下降沿或两者都产生中断。如果输入恢复到其原始状态或通过读取输入的当前状态，中断可以被清除。

XRA1201/1201P 是其他具有 I2C SMBus 接口的 16 位 GPIO 扩展器的增强版本。XRA1201 在引脚和软件上与 PCA9535、TCA9535 和 MAX7312 兼容。XRA1201P 在引脚和软件上与 CAT9555、PCA9555、TCA9555、MAX7311 和 MAX7318 兼容。

XRA1201/1201P 提供 24 引脚 QFN 和 24 引脚 TSSOP 封装。

商品特性

1.65V 至 3.6V 工作电压
16 个通用输入输出 (GPIO)
耐 5V 输入
在 +1.8V 下最大待机电流为 1uA
I2C/SMBus 总线接口
- I2C 时钟频率高达 400kHz
- SDA 和 SCL 输入上的噪声滤波器
- 最多 32 个 I2C 从地址
可单独编程的输入
- 内部上拉电阻
- 极性反转
- 单独的中断使能
- 上升沿和/或下降沿中断输入滤波
可单独编程的输出
- 输出电平控制
- 输出三态控制
开漏低电平有效中断输出
引脚和软件与 PCA9535, TCA9535, MAX7312 (XRA1201) 兼容
引脚和软件与 CAT9555, PCA9555, TCA9555, MAX7311 和 MAX7318 (XRA1201P) 兼容
按照 JESD22-A114F 标准，具有 3kV HBM ESD 保护
按照 JESD78B 标准，闩锁性能为 200mA

应用领域

个人数字助理(PDA)
移动电话/数据设备
电池供电设备
全球定位系统(GPS)
蓝牙

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(490个/托盘，最小起订量 490 个)

个

起订量：490 个490个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	-
	工作电压	1.65V~3.6V

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	时钟频率(fc)	400kHz
	工作温度	-40℃~+85℃
	静态电流(Iq)	1uA
