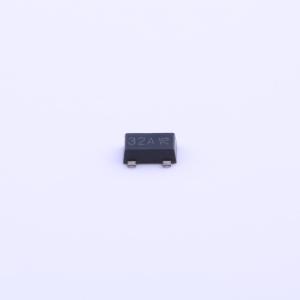

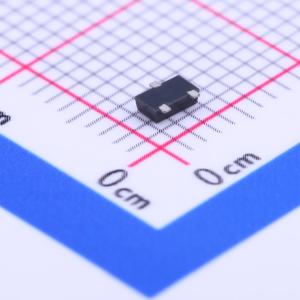

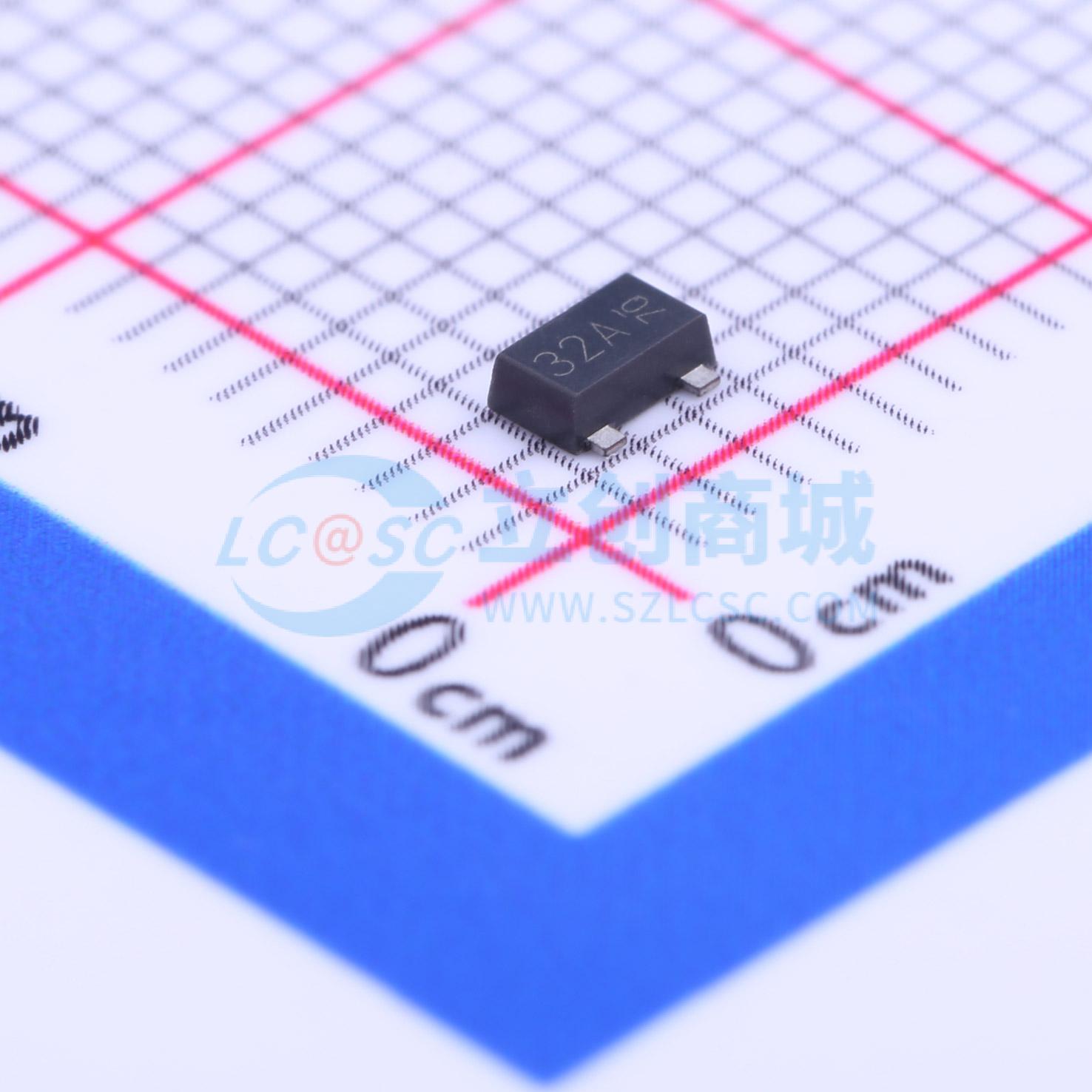

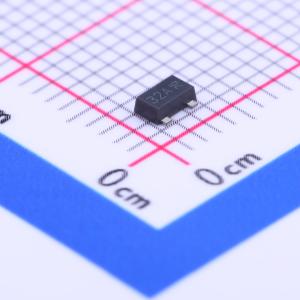

温馨提醒：图片仅供参考，商品以实物为准
ZTL432AFFTA
停产 ZTL432AFFTA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- ZTL432AFFTA
- 商品编号
- C151584
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~20V | |
| 输出电流 | 100mA | |
| 精度 | ±1% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 600uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
ZTL431和ZTL432是三端可调并联稳压器，具有出色的温度稳定性和高达100 mA的输出电流处理能力。通过选择两个外部分压电阻，输出电压可设置为2.5至20伏之间的任意选定电压。 在许多需要改善齐纳二极管性能的应用中，这些器件可替代齐纳二极管。 ZTL432与ZTL431的电气规格相同，但在SOT23（F后缀）和SOT23F（FF后缀）封装中的引脚排列不同。 这两种型号均有两个等级可供选择，A等级和B等级的初始公差分别为1%和0.5%。 除最大工作电压外，它们在功能上与TL431/TL432等效，标准环境温度范围为-40°C至+125°C。
商品特性
- 温度范围：-40°C至+125°C
- +25°C时的参考电压公差：
- 0.5% …… B等级
- 1% …… A等级
- 典型输出阻抗：0.2Ω
- 灌电流能力：1 mA至100 mA
- 可调输出电压：VREF至20 V
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 另有符合汽车标准的型号（ZTL431AQ、ZTL431BQ、ZTL432AQ、ZTL432BQ），相关数据手册单独提供。
应用领域
- 光耦合器线性化
- 线性稳压器
- 改进型齐纳可变参考源
