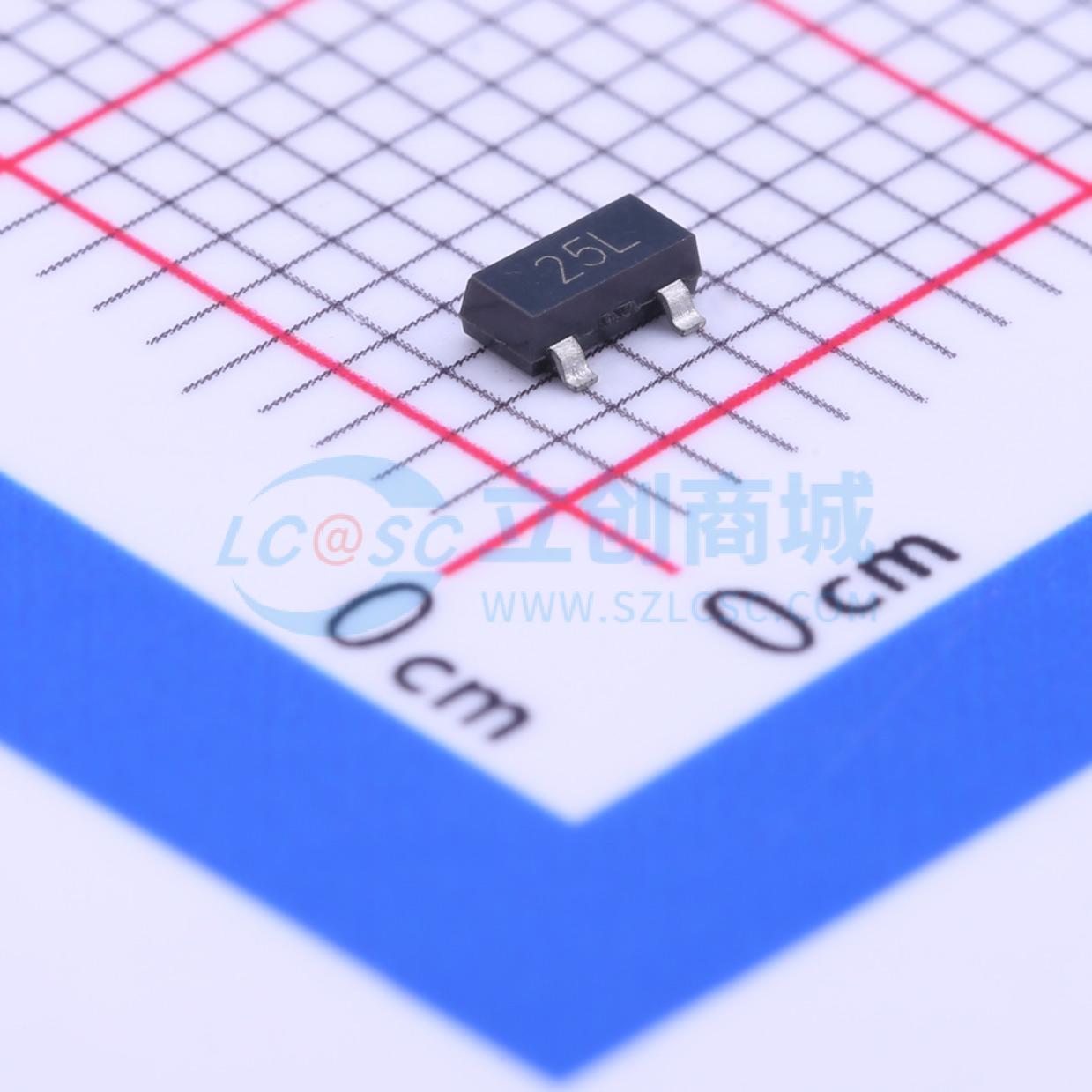

温馨提醒：图片仅供参考，商品以实物为准
ZR40402F25TA
停产 并联 25uA 100ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZR4040 - 2.5采用带隙电路设计，实现了2.5伏的精密微功耗电压基准。该器件有小外形表面贴装封装，非常适合对节省空间要求较高的应用，也有满足通孔安装需求的封装。ZR4040 - 2.5的设计无需外部电容即可提供稳定的电压，并且在容性负载下也能保持稳定
- 品牌名称
- DIODES(美台)
- 商品型号
- ZR40402F25TA
- 商品编号
- C154908
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 输出电压 | 2.5V | |
| 输出电流 | 15mA | |
| 精度 | ±2% | |
| 温度系数 | 100ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 25uA | |
| 最小阴极电流调节 | 60uA | |
| 噪声(10Hz-10kHz) | 45uVrms | |
| 工作温度 | -40℃~+85℃@(Ta) |
商品概述
ZR4040-2.5采用带隙电路设计，实现了2.5伏的精密微功耗电压基准。该器件有小外形表面贴装封装，非常适合对节省空间要求较高的应用，也有通孔封装可供选择。 ZR4040-2.5的设计无需外部电容即可提供稳定电压，并且在容性负载下也能保持稳定。建议ZR4040-2.5在60μA至15mA的电流范围内工作，因此非常适合低功耗和电池供电的应用。 在绝对最大电流25mA时仍能保持出色的性能，其坚固的设计和20伏处理能力使该基准能够承受高达200mA的瞬态效应和电流。卓越的开关能力使器件仅需几微秒即可达到稳定工作状态。
商品特性
- 小外形SOT23封装
- 无需稳定电容
- 典型温度系数30ppm/°C
- 典型斜率电阻0.4Ω
- 公差为2%、1%和0.5%
- 工业温度范围
- 工作电流60μA至15mA
- 瞬态响应，在小于10μs内达到稳定
- 绿色模塑料（无溴、锑）
应用领域
- 电池供电和便携式设备
- 计量和测量系统
- 仪器仪表
- 测试设备
- 数据采集系统
- 精密电源
