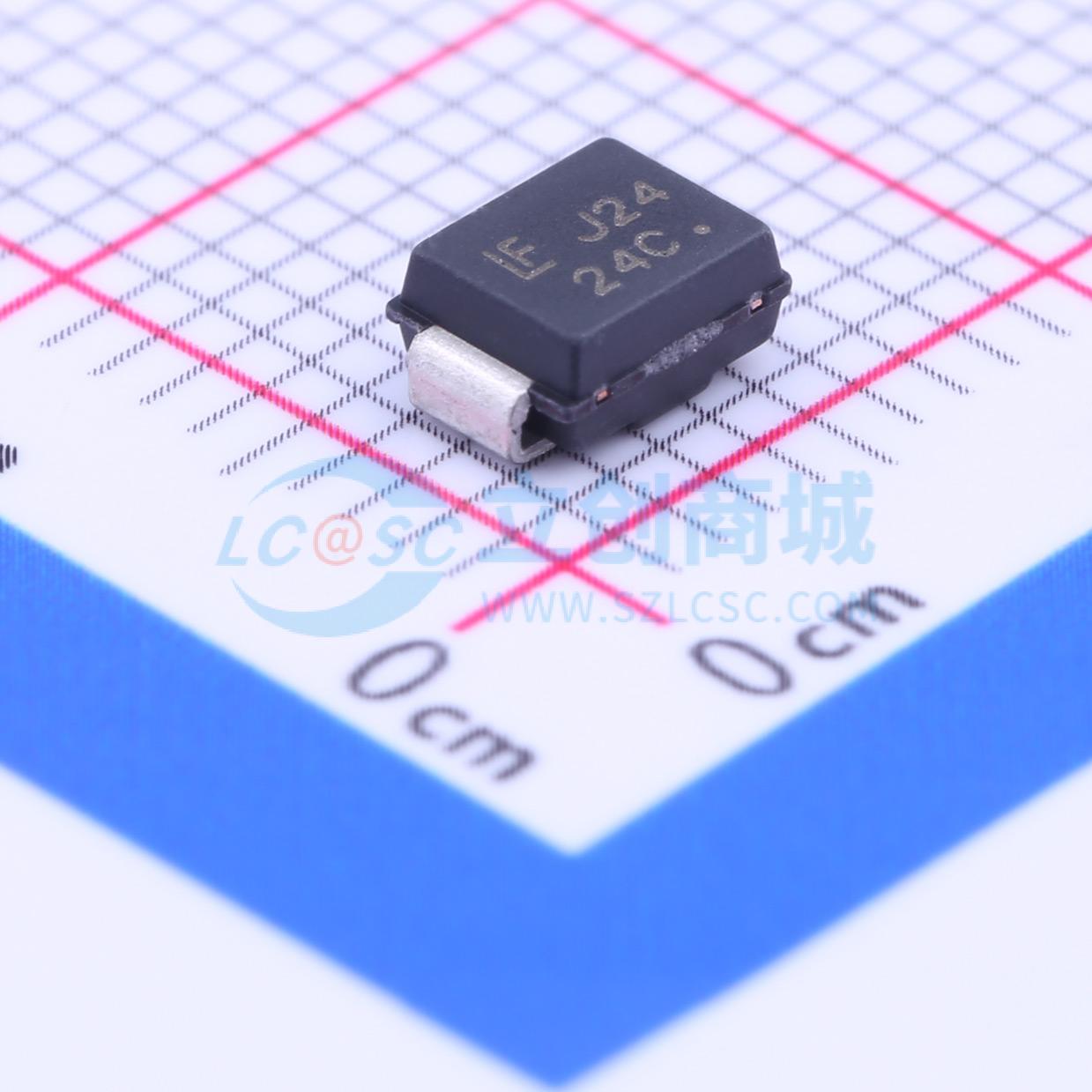

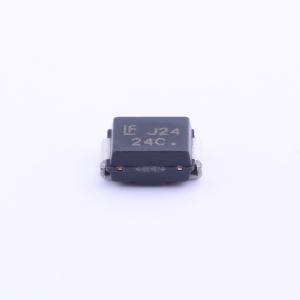

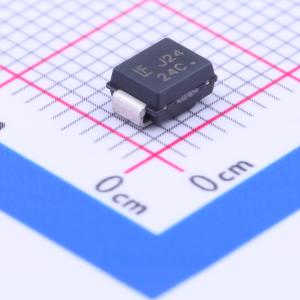

P6SMB24CAT3G
停产 P6SMB24CAT3G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P6SMB24CAT3G
- 商品编号
- C151220
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 20.5V | |
| 钳位电压 | 33.2V | |
| 峰值脉冲电流(Ipp) | 18A@1ms | |
| 峰值脉冲功率(Ppp) | 600W@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 24V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 类型 | TVS | |
| Cj-结电容 | 415pF |
商品概述
P6SMB11AT3G系列旨在保护电压敏感元件免受高压、高能瞬态影响。它们具备出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。P6SMB11AT3G系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围 - 9.4至77.8 V
- 标准齐纳击穿电压范围 - 11至91 V
- 峰值功率 - 600 W（1 ms时）
- 按人体模型测试，静电放电等级为3级（>16 kV）
- 峰值脉冲电流下的最大钳位电压
- 10 V以上时，低漏电流 < 5μA
- 符合UL 497B，用于隔离环路电路保护
- 典型响应时间 < 1 ns
- 这些是无铅器件
应用领域
-通信系统-汽车-数控-过程控制-医疗设备-商用机器-电源-工业/消费应用
