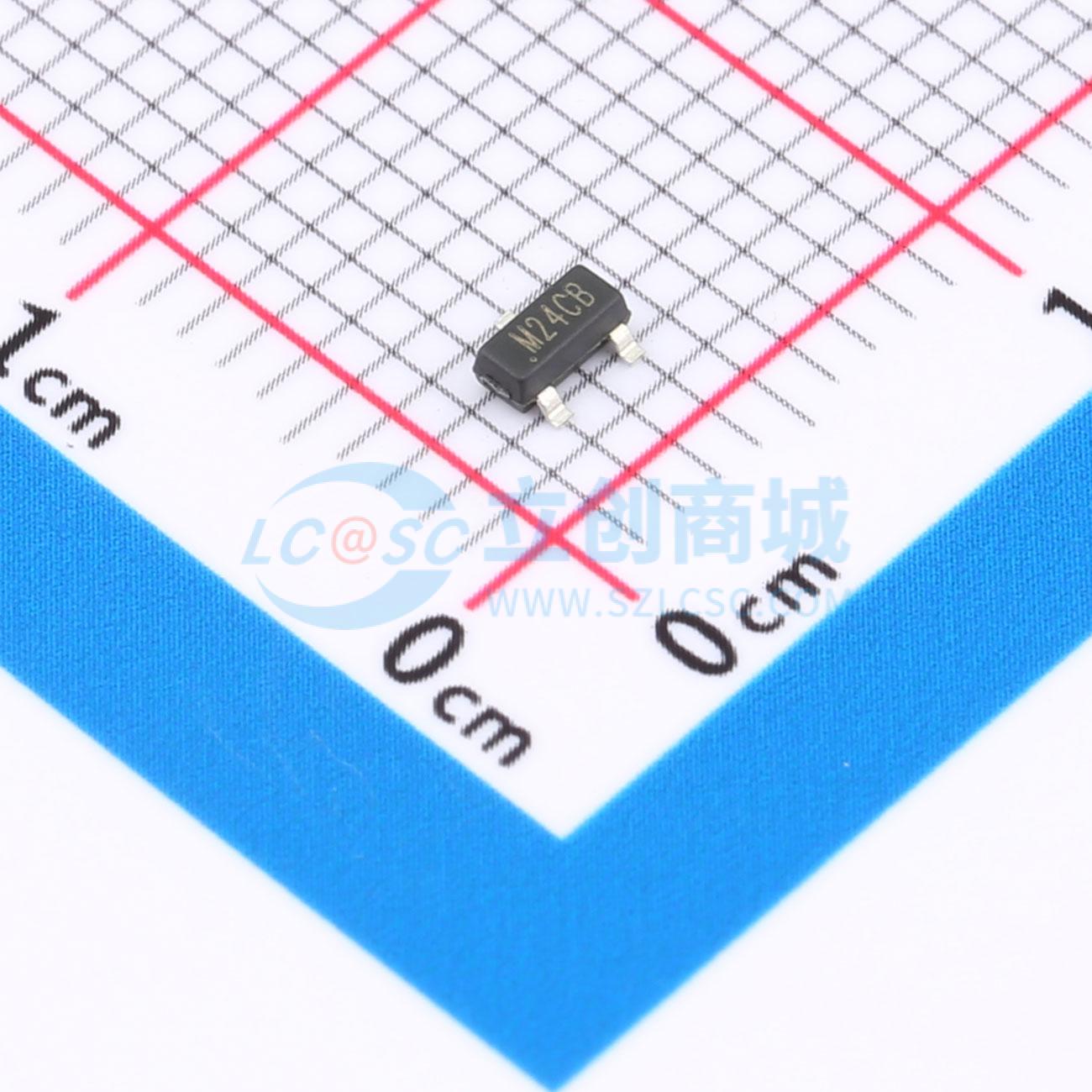

温馨提醒：图片仅供参考，商品以实物为准

SM24CANB-02HTG

TVS 24V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双管 Vc=50V,Ipp=3A 双向
品牌名称: Littelfuse(美国力特)
商品型号: SM24CANB-02HTG
商品编号: C151237
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

SM24CANB TVS二极管阵列旨在保护汽车控制器局域网（CAN）线路免受静电放电（ESD）、电快速瞬变（EFT）和其他过电压瞬变造成的损坏。 SM24CANB系列能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散10A的8/20μs浪涌电流（IEC 61000 - 4 - 5第二版）。

商品特性

静电放电（ESD），符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
电快速瞬变（EFT），符合IEC 61000 - 4 - 4标准，50A（5/50ns）
符合RoHS标准且无铅
防雷，符合IEC 61000 - 4 - 5第二版，10A（tp = 8/20μs）
低钳位电压
低泄漏电流
通过AEC - Q101认证
湿度敏感度等级（MSL - 1）

应用领域

CAN总线保护
汽车网络
车载诊断系统
传感器、执行器
能源总线
工业控制网络
设备网
安全总线
CANopen

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	100nA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	30pF
