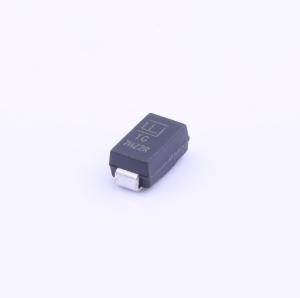

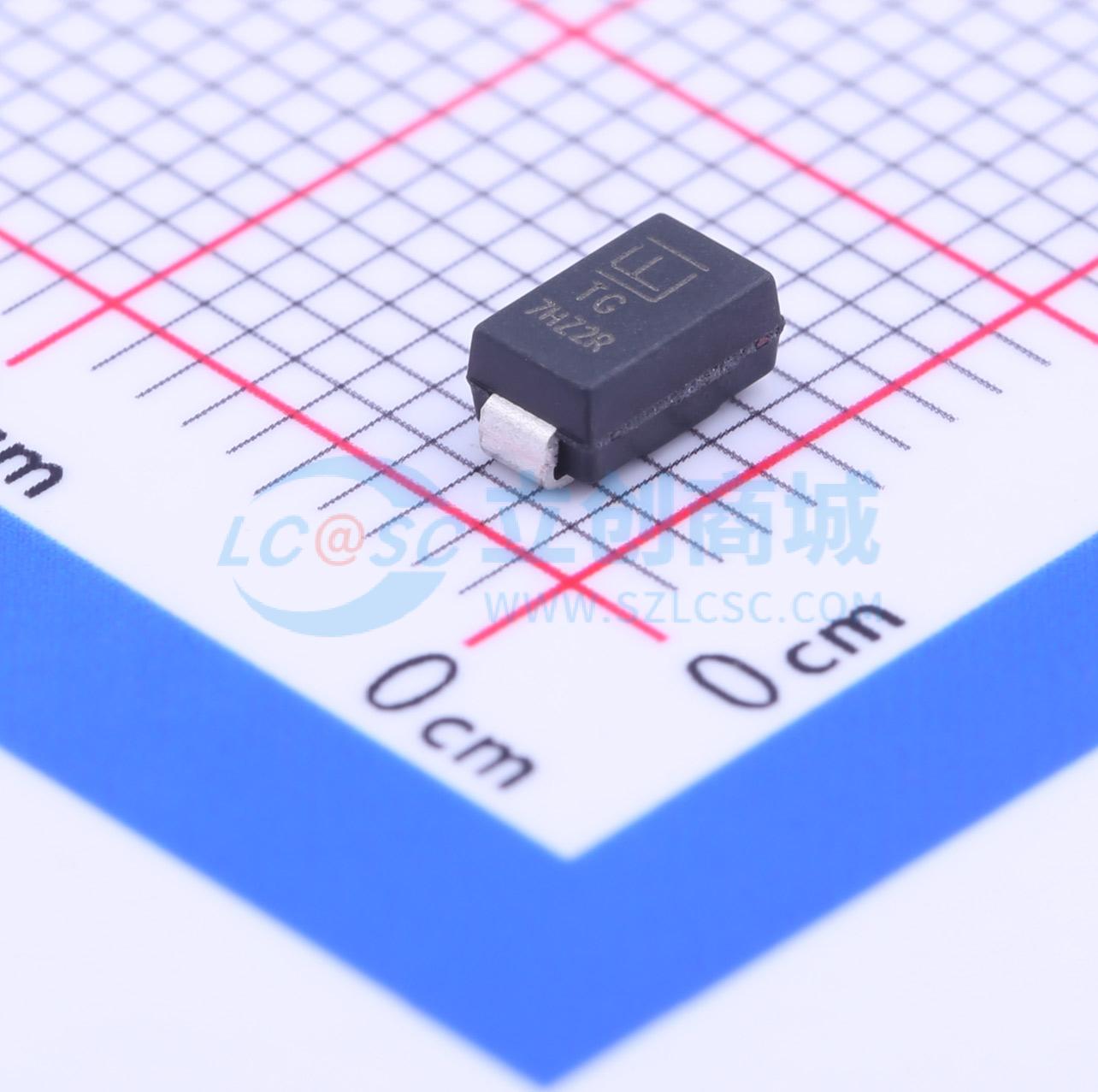

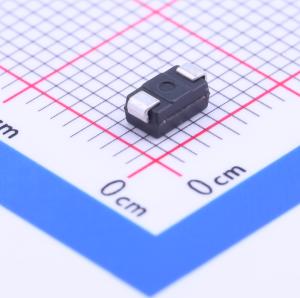

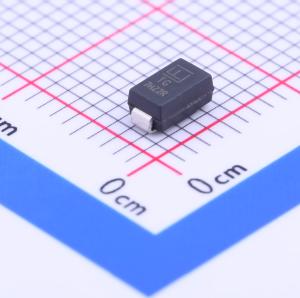

温馨提醒：图片仅供参考，商品以实物为准
SMAJ350A
单向TVS 350V截止 峰值脉冲电流：700mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMAJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMAJ350A
- 商品编号
- C151243
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 350V | |
| 钳位电压 | 567V | |
| 峰值脉冲电流(Ipp) | 700mA | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 432V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMAJ系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 在10/1000μs波形下，具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 当VBR最小值>12V时，典型反向电流（IR）小于1μA
- 适用于表面贴装应用，以优化电路板空间
- 低外形封装
- 典型故障模式为在超过规定电压或电流时短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC-61000-4-2标准，静电放电（ESD）防护能力为30kV（空气）、30kV（接触）
- 依据IEC 61000-4-2标准对数据线进行ESD保护
- 依据IEC 61000-4-4标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 内置应力释放结构
- 快速响应时间：从0V到VBR最小值通常小于1.0ps
- 玻璃钝化结
- 低电感
- 保证高温回流焊接：260℃/40秒
- VBR @ TJ = VBR@25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
- 塑料封装的阻燃等级为UL V-0
- 符合J-STD-020标准，达到MSL 1级，无铅焊接最高峰值温度为260℃
- 采用雾锡无铅电镀
- 无卤素且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
