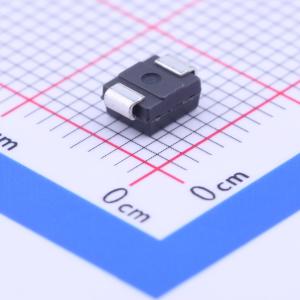

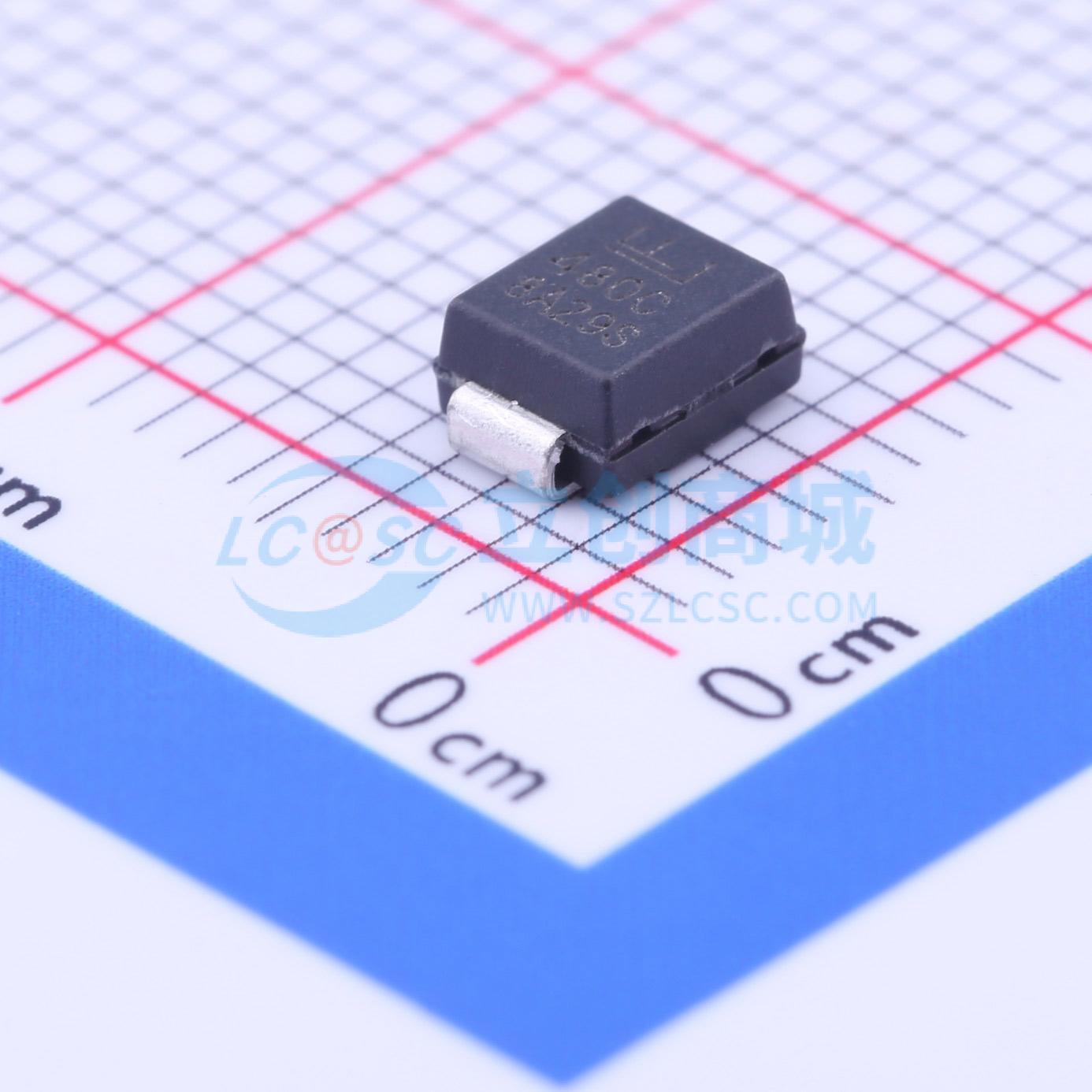

温馨提醒：图片仅供参考，商品以实物为准
P6SMB480CA
双向TVS 408V截止 峰值浪涌电流：0.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=480V,Vc=658V,Ipp=0.9A 双向
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P6SMB480CA
- 商品编号
- C151225
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 408V | |
| 钳位电压 | 658V | |
| 峰值脉冲电流(Ipp) | 900mA | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 504V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P6SMB系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 出色的钳位能力
- 低增量浪涌电阻
- 当VBR最小值 > 12V时，典型|R|小于1μΔ
- 适用于表面贴装应用，以优化电路板空间
- 扁平封装
- 典型故障模式为因过压或过流而短路
- 晶须测试依据JEDEC JESD201A标准的表4和4c进行
- IEC - 61000 - 4 - 2 ESD 30kV（空气）、30kV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行ESD保护
- 依据IEC 61000 - 4 - 4标准对数据线进行EFT保护
- 内置应力消除结构
- 快速响应时间：从0V到VBR最小值通常小于1.0ps
- 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 保证高温回流焊接：260℃/40秒
- V @ T = V @25℃ x (1 + αT x (T - 25))（αT：温度系数，典型值为0.1%）
- UL认可的环氧树脂，阻燃等级达到V - 0
- 符合J - STD - 020标准的MSL 1级，LF最高峰值为260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
应用领域
- TVS元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
