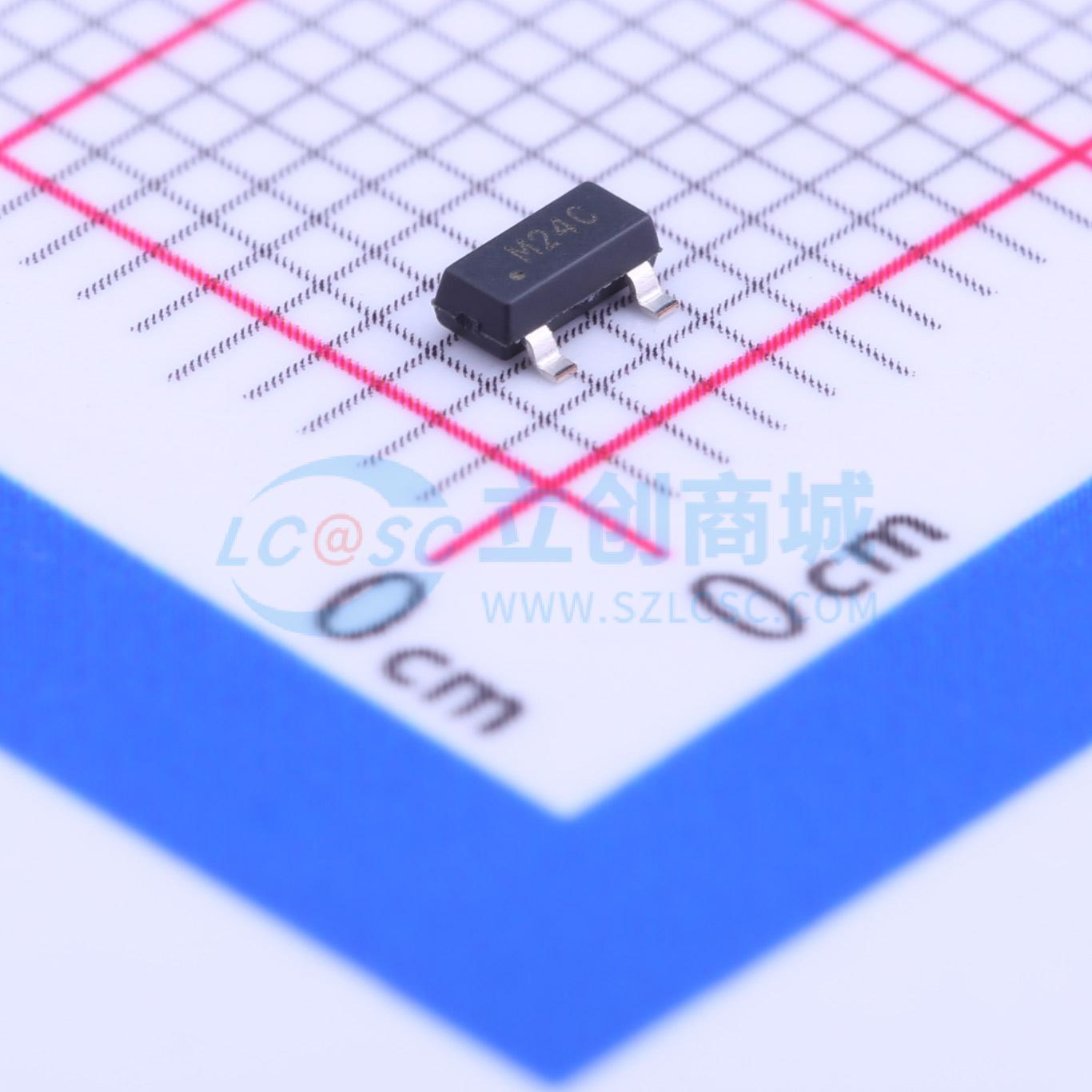

温馨提醒：图片仅供参考，商品以实物为准
SM24CANA-02HTG
双向TVS 24V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双管 Vc=50V,Ipp=3A 双向
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SM24CANA-02HTG
- 商品编号
- C151236
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 11pF |
商品概述
SM24CANATVS二极管阵列旨在保护汽车控制器局域网（CAN）线路，使其免受静电放电（ESD）、电快速瞬变（EFT）及其他过电压瞬变的损害。 SM24CANA系列能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降，还能以极低的钳位电压安全耗散3A的8/20μs浪涌电流（IEC 61000 - 4 - 5，第2版）。
商品特性
- 符合RoHS标准且无铅
- ESD，IEC 61000 - 4 - 2，接触放电±24kV，空气放电±30kV
- EFT，IEC 61000 - 4 - 4，50A（5/50ns）
- 雷击，IEC 61000 - 4 - 5，第2版，3A（tp = 8/20μs）
- 低钳位电压
- 低泄漏电流
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
应用领域
- 汽车应用
- CAN总线
- 电子控制单元
- 车身控制单元
- 高级驾驶辅助系统（ADAS）控制单元
- 动力总成控制单元
- 工厂自动化
- 照明控制（DALI）
