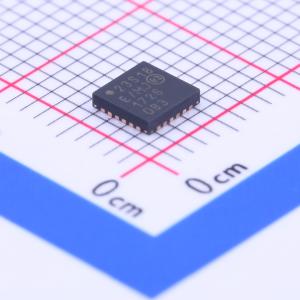

MCP23S18-E/MJ

16位IO扩展器带开漏输出

描述

MCP23x18器件为I2C总线或SPI应用提供16位通用并行I/O扩展。两种器件仅在串行接口上有所不同：MCP23018具有I2C接口，而MCP23S18具有SPI接口。MCP23x18包含用于输入、输出和极性选择的多个8位配置寄存器。系统主设备可以通过写入I/O配置位来将I/O配置为输入或输出。每个输入或输出的数据保存在相应的输入或输出寄存器中。输入端口寄存器的极性可以通过极性反转寄存器反转。所有寄存器都可以由系统主设备读取。16位I/O端口在功能上由两个8位端口（PORTA和PORTB）组成。可以通过IOON.BANK配置MCP23x18以8位模式或16位模式运行。有两个中断引脚，INTA和INTB，它们可以与各自的端口关联，或者可以逻辑OR在一起，以便如果任何一个端口导致中断，则两个引脚都会激活。中断输出可以配置为在两种条件下激活（互斥）：1. 当任何输入状态与相应的输入端口寄存器状态不同时。这用于指示系统主设备输入状态已更改。2. 当输入状态与预配置寄存器值（DEFVAL寄存器）不同时。中断捕获寄存器捕获中断发生时的端口值，从而保存导致中断的条件。上电复位（POR）将寄存器设置为其默认值并初始化设备状态机。硬件地址引脚用于确定设备地址。

品牌名称

MICROCHIP(美国微芯)

商品型号

MCP23S18-E/MJ

商品编号

C150785

商品封装

QFN-24-EP(4x4)​

包装方式

管装

商品毛重

0.119克(g)
