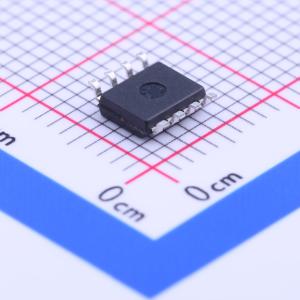

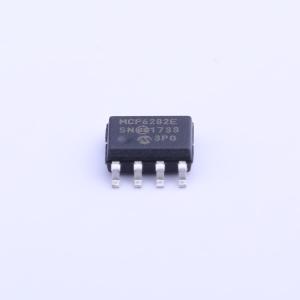

MCP6282-E/SN
MCP6282-E/SN
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6282-E/SN
- 商品编号
- C150790
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 2.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 450uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~6V |
商品概述
MCP6281/1R/2/3/4/5 系列运算放大器（运放）可为电流提供宽带宽。该系列的增益带宽积（GBWP）为 5 MHz，相位裕度为 65°。该系列还可在低至 2.2V 的单电源电压下工作，静态电流仅为 450 µA（典型值）。此外，MCP6281/1R/2/3/4/5 支持轨到轨输入和输出摆幅，共模输入电压范围为 VDD + 300 mV 至 VSS - 300 mV。该系列运算放大器采用先进的 CMOS 工艺设计。 MCP6285 在 8 引脚封装中为双运放提供了一个片选（CS）输入。该器件通过级联两个运放（运放 A 的输出连接到运放 B 的同相输入）制造而成。CS 输入使器件进入低功耗模式。 MCP6281/1P/2/3/4/5 系列可在 -40℃ 至 +125℃ 的扩展温度范围内工作。其电源电压范围为 2.2V 至 6.0V。
商品特性
- 增益带宽积：5 MHz（典型值）
- 电源电流：IQ = 450 µA（典型值）
- 电源电压：2.2V 至 6.0V
- 轨到轨输入/输出
- 扩展温度范围：-40℃ 至 +125℃
- 提供单运放、双运放和四运放封装
- 带 CS 的单运放（MCP6283）
- 带 CS 的双运放（MCP6285）
应用领域
- 汽车
- 便携式设备
- 光电二极管放大器
- 模拟滤波器
- 笔记本电脑和个人数字助理
- 电池供电系统
