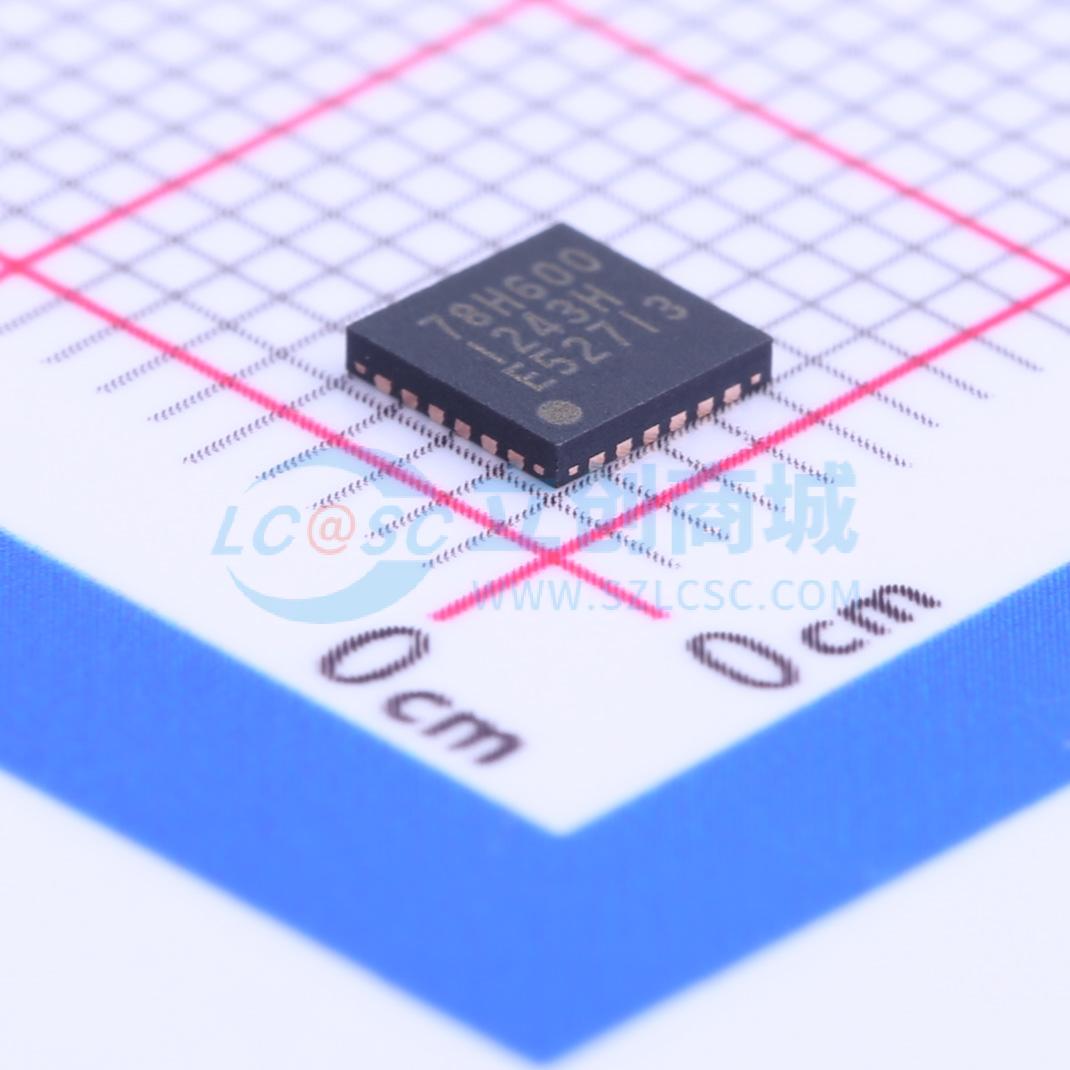

温馨提醒：图片仅供参考，商品以实物为准
TC78H600FTG,EL
TC78H600FTG,EL
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC78H600FTG,EL
- 商品编号
- C150193
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 输出电流 | 800mA | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | - | |
| 导通电阻 | 1.2Ω | |
| 静态电流(Iq) | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
TC78H600FNG/FTG 是一款用于直流电机的双桥驱动 IC，其输出晶体管采用 DMOS。采用低导通电阻的 DMOS 输出驱动器和 PWM 驱动系统，实现高效驱动。
商品特性
- 电机电源电压：VM = 15V（最大值）
- 控制电源电压：Vcc = 2.7V 至 5.5V（工作范围）
- 输出电流：Iout ≤ 0.8A（最大值）
- 输出导通电阻：Ron = 1.2Ω（上下之和）
- 输入内部下拉电阻：200 kΩ（典型值）
- 内置过流检测（ISD）、热关断（TSD）电路和欠压锁定（UVLO）电路
- 告警输出引脚
- 封装：TC78H600FNG；SSOP20，TC78H600FTG；QFN24
- 内置交叉导通保护电路
