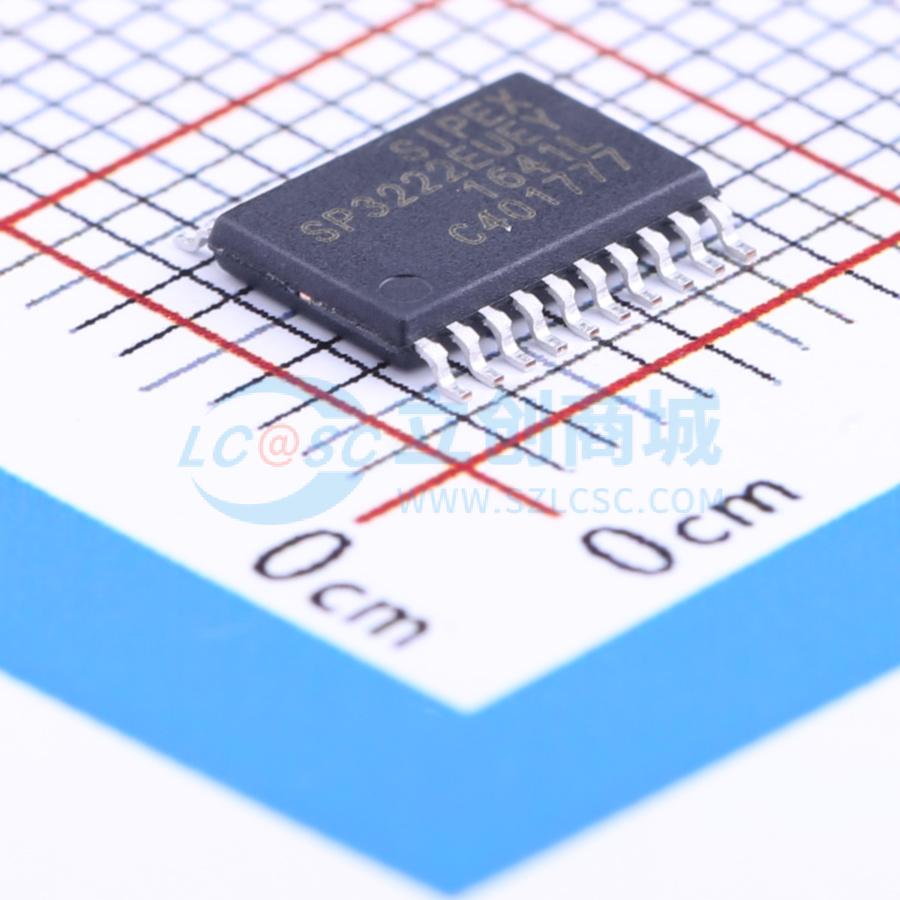

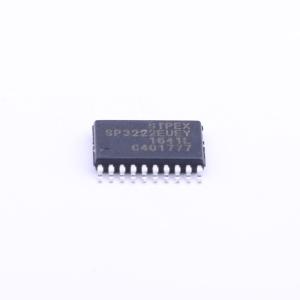

温馨提醒：图片仅供参考，商品以实物为准
SP3222EUEY-L/TR
3.3V, 1000 kbps RS-232 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3222EU 和 SP3232EU 是用于便携式或手持设备（如笔记本电脑或掌上电脑）的 2 驱动器、2 接收器 RS-232 收发器解决方案。它们的数据传输速率为 1000 kbps，满足高速 RS-232 应用的需求。SP3222EU/SP3232EU 系列具有高效的电荷泵电源，在 3.3V 工作时仅需 0.1µF 电容。该电荷泵使得 SP3222EU/SP3232EU 系列能够从 +3.0V 到 +5.5V 的单电源提供真正的 RS-232 性能。SP3222EU/SP3232EU 器件的 ESD 耐受能力在人体模型和 IEC61000-4-2 空气放电测试方法中均超过 ±15kV。SP3222EU 器件具有低功耗关断模式，在此模式下，器件的驱动输出和电荷泵被禁用。在关断期间，供电电流降至小于 1µA。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP3222EUEY-L/TR
- 商品编号
- C150198
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.271克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 1Mbit/s |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA |
商品概述
SP3222EU和SP3232EU是2驱动器、2接收器的RS - 232收发器解决方案，适用于笔记本电脑或掌上电脑等便携式或手持应用。它们1000 kbps的数据传输速率满足高速RS - 232应用的需求。SP3222EU/SP3232EU系列采用高效电荷泵电源，在3.3V工作时仅需0.1μF电容。该电荷泵使SP3222EU/SP3232EU系列能够在+3.0V至+5.5V的单电源下实现真正的RS - 232性能。SP3222EU/SP3232EU器件在人体模型和IEC61000 - 4 - 2空气放电测试方法下的ESD耐受能力均超过±15kV。SP3222EU器件具有低功耗关断模式，在此模式下器件的驱动器输出和电荷泵被禁用。关断期间，电源电流降至小于1μA。
商品特性
- 在+3.0V至+5.5V电源下符合真正的EIA/TIA - 232 - F标准
- 最低1000kbps数据速率
- 接收器激活时1μA低功耗关断（SP3222EU）
- 可与低至+2.7V电源的RS - 232互操作
- 增强的ESD规格：±15kV人体模型、±15kV IEC61000 - 4 - 2空气放电、±8kV IEC61000 - 4 - 2接触放电
- 非常适合手持、电池供电应用
- 现提供无铅封装
应用领域
- 笔记本电脑或掌上电脑
- 电池供电、便携式或手持应用
