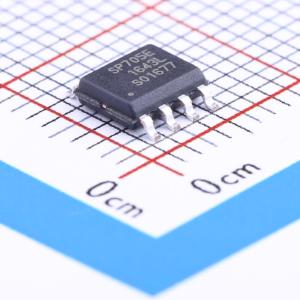

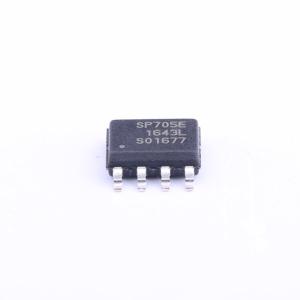

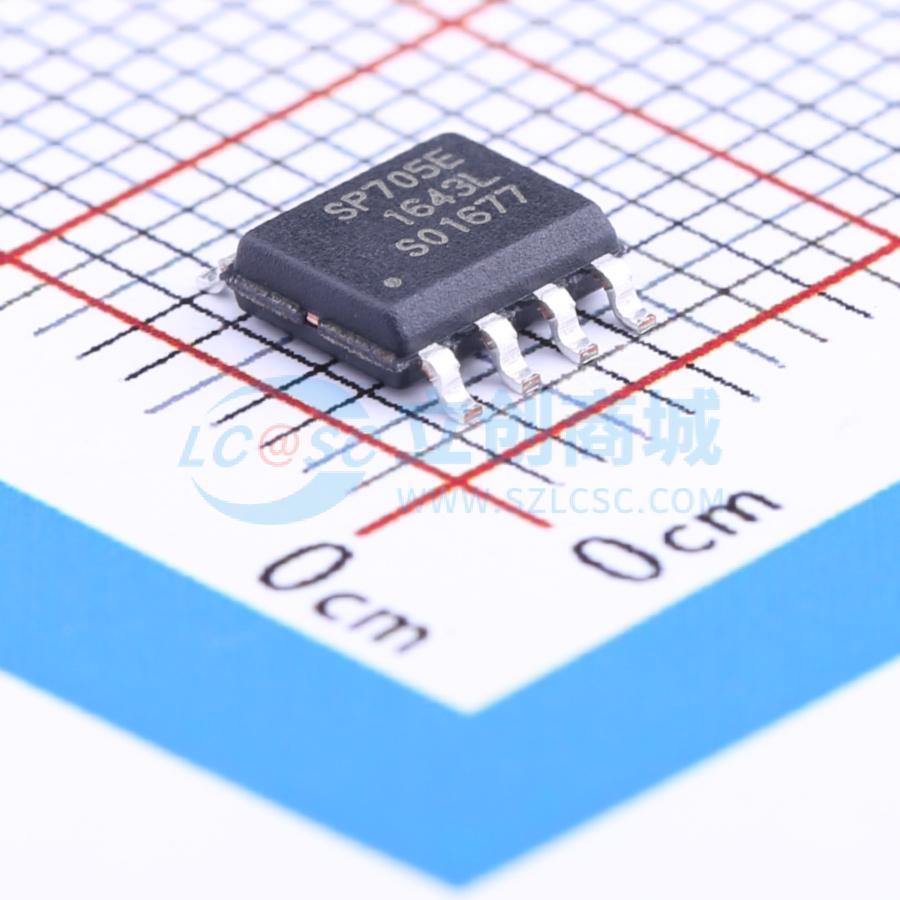

SP705EN-L/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功率微处理机监控电路
品牌名称: MaxLinear(迈凌)
商品型号: SP705EN-L/TR
商品编号: C150205
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.335克(g)

商品参数

商品概述

SP705 - 708/813L系列是微处理器（µP）监控电路产品，集成了众多用于分立解决方案的元件，可监控微处理器和数字系统中的电源和电池。与采用分立元件的解决方案相比，SP705 - 708/813L系列将显著提高系统的可靠性和运行效率。该系列的特性包括看门狗定时器、微处理器复位、电源故障比较器和手动复位输入。 SP705 - 708/813L系列非常适合应用于汽车系统、计算机、控制器和智能仪器。对于需要对微处理器及相关数字元件的电源进行严格监控的系统而言，SP705 - 708/813L系列是理想的解决方案。

商品特性

精密电压监控器 - SP705/SP707/SP813L：4.65V - SP706/SP708：4.40V
200ms复位脉冲宽度
独立看门狗定时器 - 1.6s超时（SP705/SP706/SP813L）
最大电源电流60μA
消抖TTL/CMOS手动复位输入
当VCC降至1.1V时，复位有效
用于电源故障或低电量警告的电压监控器
8引脚PDIP、NSOIC和MSOP封装
引脚与行业标准705 - 708 - 813L系列兼容
功能与行业标准1232系列兼容
SP705 - 708/813L系列提供四项关键功能：
- 在电源上电、掉电和欠压情况下提供复位输出。
- 若看门狗输入在1.6秒内未翻转，独立看门狗输出将变为低电平。
- 具有1.25V阈值检测器，用于电源故障警告、低电量检测或监控非+5V的电源。
- 低电平有效手动复位，允许通过按钮开关触发复位。
SP707/708器件与SP705/706器件相同，只是看门狗定时器的复位输出为高电平有效。
SP813L与SP705相同，只是提供高电平有效复位而非低电平有效复位。
当电源电压降至4.65V以下时，SP705/707/813L器件会产生复位信号。
当电源电压降至4.40V以下时，SP706/708器件会产生复位信号。

应用领域

基于处理器和DSP的系统
工业和医疗仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.65V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
