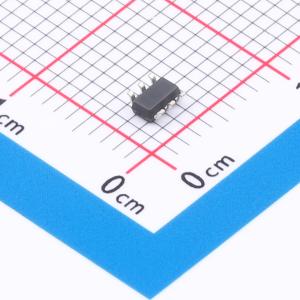

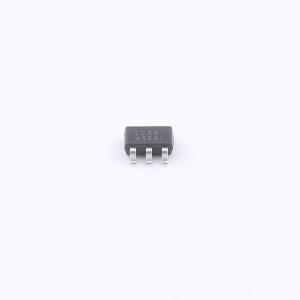

温馨提醒：图片仅供参考，商品以实物为准
XRP7659ISTR-F
降压型 1.5A 4.5V~18V
- 描述
- XRP7659是一款电流模式PWM降压（buck）电压调节器,能够提供高达1.5A的连续输出电流。其宽输入电压范围为4.5V至18V,适用于单电源操作,支持标准的5V、9.6V和12V电源轨。该器件具有1.4MHz的恒定工作频率,内置高侧MOSFET和环路补偿,减少了整体组件数量和解决方案尺寸。电流模式控制提供快速瞬态响应和逐周期限流。内置软启动防止启动时的浪涌电流,关断模式下电源电流降至0.1μA。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XRP7659ISTR-F
- 商品编号
- C150199
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 810mV~15V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
xRP7659 是一款电流模式 PWM 降压（buck）电压调节器，能够提供高达 1.5A 的输出电流。宽泛的 4.5V 至 18V 输入电压范围允许从工业标准的 5V、9.6V 和 12V 电源轨进行单电源操作。凭借 1.4MHz 的恒定工作频率、集成的高侧 MOSFET 和环路补偿，xRP7659 减少了整体元件数量和解决方案尺寸。电流模式控制提供了快速瞬态响应和逐周期电流限制。集成的软启动防止了开机时的浪涌电流，在关断模式下，供电电流降至 0.1μA。内置的输出过电压（开路负载）、过温保护、逐周期过流保护和欠压锁定(UVLO)确保在异常工作条件下安全运行。xRP7659 在功能上与 Monolithic Power Systems MP2359 兼容（VIN < 18V）。xRP7659 采用符合 RoHS 标准的“绿色”/无卤素 6 引脚 SOT-23 封装。
商品特性
- 1.5A 连续输出电流
- 4.5V 至 18V 宽输入电压
- PWM 电流模式控制
- 1.4MHz 恒定工作频率
- 最高可达 92% 效率
- 可调输出电压
- 0.81V 至 15V 范围
- ±3% 精度
- 使能功能和软启动
- 内置热保护、过流保护、UVLO 和输出过压保护
- 引脚/功能与 MP2359 兼容
- 符合 RoHS 标准，“绿色”/无卤素 6 引脚 SOT-23 封装
应用领域
- 分布式电源架构
- 负载点转换器
- 音频视频设备
- 医疗及工业设备
