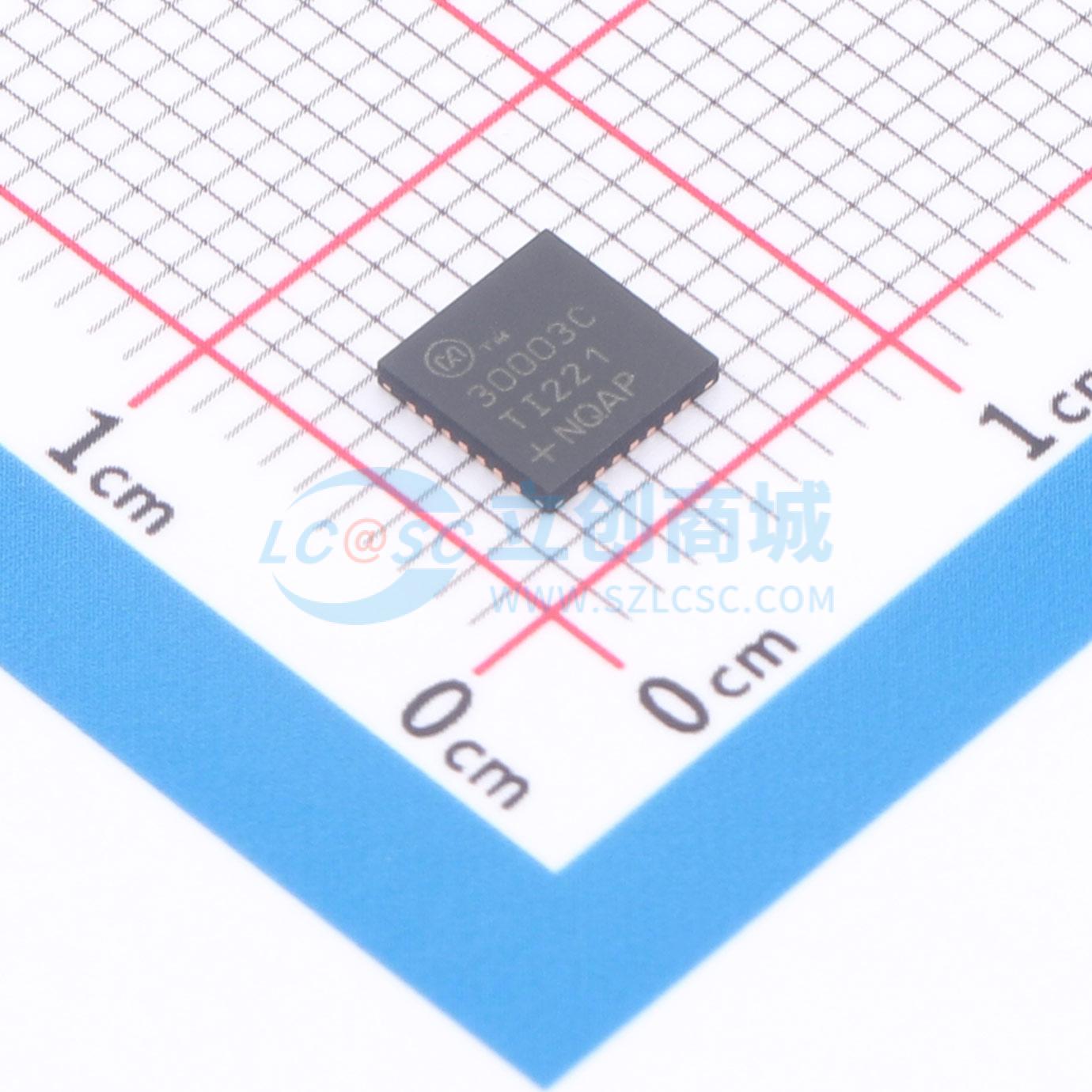

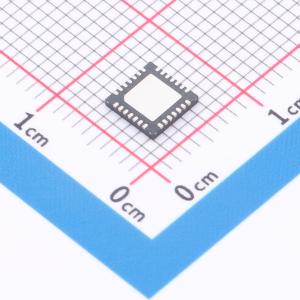

温馨提醒：图片仅供参考，商品以实物为准
MAX30003CTI+
MAX30003 超低功耗单通道集成生物电bit （ECG，R-to-R检测）AFE
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX30003 是一款完整的生物电位模拟前端解决方案，适用于可穿戴设备。它在临床和健身应用中提供高性能，具有超低功耗，单生物电位通道提供心电图波形和心率检测。
- 商品型号
- MAX30003CTI+
- 商品编号
- C1519515
- 商品封装
- QFN-28-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 分辨率 | 18位 | |
| 工作电压 | 1.1V~2V | |
| 信噪比 | 96.5dB | |
| 工作温度 | 0℃~+70℃ | |
| 数据速率 | 512Hz |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 32.768kHz；12MHz | |
| 采样率 | 512Hz | |
| 基准电压值 | 1V | |
| 基准电压源温漂 | 10ppm/℃ | |
| 静态电流 | 0.51uA | |
| 接口类型 | SPI |
商品概述
MAX30003是一款适用于可穿戴应用的完整双电位模拟前端解决方案。它为临床和健身应用提供高性能，同时具备超低功耗，可延长电池续航时间。MAX30003是单双电位通道，可提供心电图（ECG）波形和心率检测功能。 双电位通道具备静电放电（ESD）保护、电磁干扰（EMI）滤波、内部导联偏置、直流导联脱落检测、待机模式下的超低功耗导联连接检测，以及用于内置自测试的大量校准电压。软上电时序可确保无大的瞬态信号注入电极。双电位通道还具有高输入阻抗、低噪声、高共模抑制比（CMRR）、可编程增益、多种低通和高通滤波选项，以及高分辨率模数转换器（ADC）。双电位通道为直流耦合，可处理较大的电极电压偏移，并具备快速恢复模式，能从除颤和电外科手术等过驱动情况中快速恢复。 MAX30003提供28引脚薄型四方扁平无引脚封装（TQFN）和30凸点晶圆级封装（WLP），工作温度范围为0℃至+70℃商业温度范围。
商品特性
- 具备高分辨率数据转换器的临床级心电图模拟前端（AFE）：有效分辨率15.5位，噪声5µVP - P
- 由于实际共模抑制比和输入阻抗大幅提升，干启动性能更佳：全差分输入结构，共模抑制比 > 100dB
- 高输入阻抗可实现更好的共模到差模转换：输入阻抗 > 500MΩ，共模到差模转换极低
- 高电极阻抗使干启动时输入信号衰减最小
- ±650mV（典型值1.8V）的高直流偏移范围，可搭配各种电极使用
- 65mV P - P的高交流动态范围，有助于模拟前端在存在运动/电极直接撞击时不发生饱和
- 与竞争产品相比，电池续航时间更长：电源电压1.1V时功耗为85µW
- 导联连接中断功能可使微控制器（µC）在实时时钟（RTC）关闭的深度睡眠模式下运行，直至检测到有效导联连接：导联连接检测电流：0.7µA（典型值）
- 内置带中断功能的心率检测，无需在微控制器上运行心率算法：在极低功耗下，可在高运动环境中实现稳健的R - R间期检测。可配置中断使微控制器仅在每次心跳时唤醒，降低系统整体功耗
- 高精度可提取更多生理数据
- 32字先进先出（FIFO）缓冲器可使微控制器每256ms唤醒一次，完成完整心电图采集
- 高速串行外设接口（SPI）
- 关断电流0.5µA（典型值）
应用领域
- 用于心律失常检测的单导联事件监测仪
- 用于家庭/医院监测的单导联无线贴片
- 用于健身应用的胸带式心率监测仪
- 生物认证和按需心电图应用
